7塔吊基础施工方案

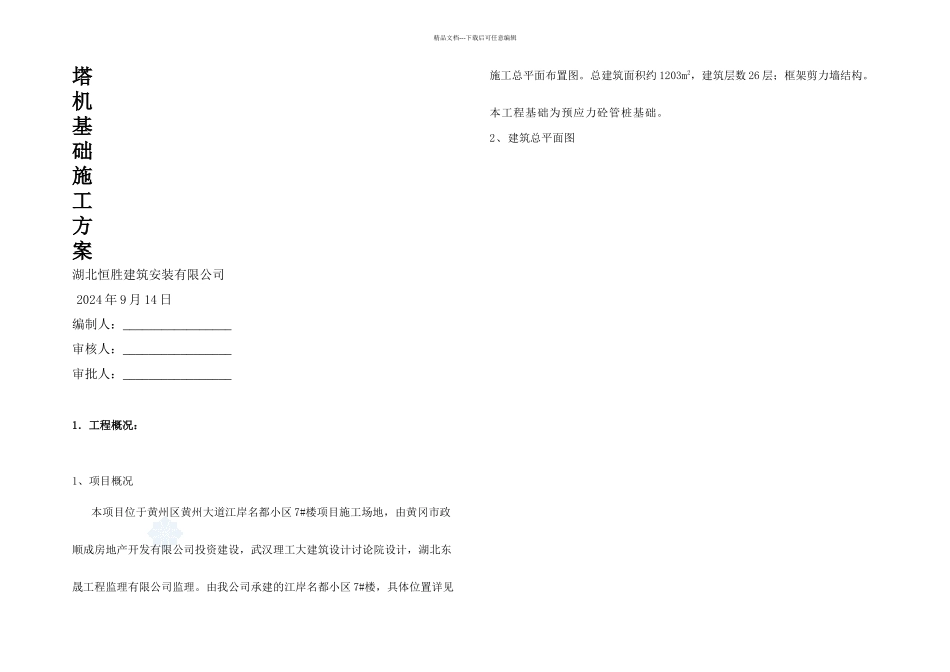

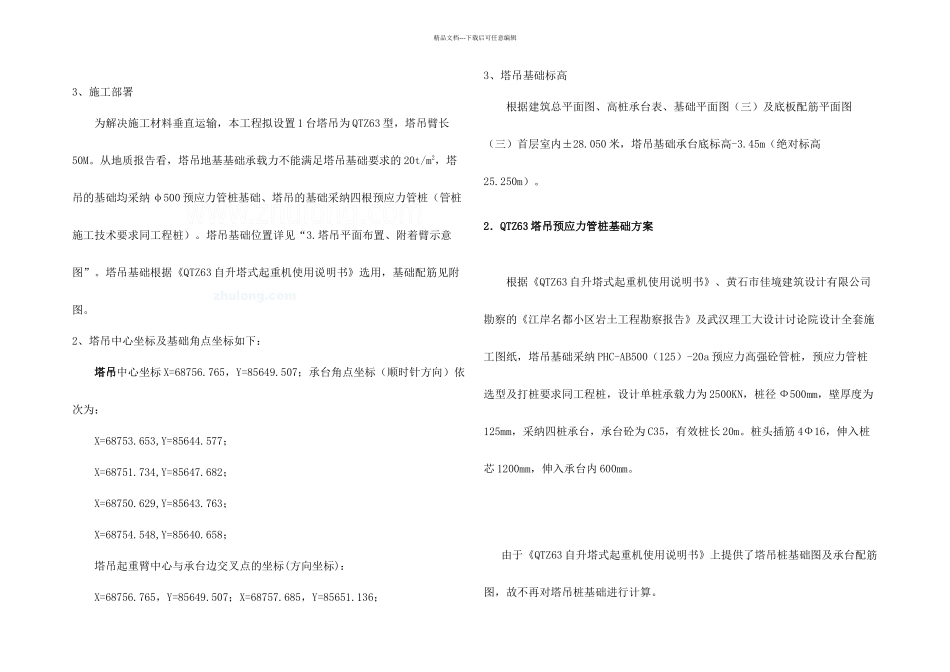

精品文档---下载后可任意编辑塔机基础施工方案湖北恒胜建筑安装有限公司2024 年 9 月 14 日编制人：_________________审核人：_________________审批人：_________________1．工程概况：1、项目概况本项目位于黄州区黄州大道江岸名都小区 7#楼项目施工场地，由黄冈市政顺成房地产开发有限公司投资建设，武汉理工大建筑设计讨论院设计，湖北东晟工程监理有限公司监理。由我公司承建的江岸名都小区 7#楼，具体位置详见施工总平面布置图。总建筑面积约 1203m2，建筑层数 26 层；框架剪力墙结构。本工程基础为预应力砼管桩基础。2、建筑总平面图精品文档---下载后可任意编辑精品文档---下载后可任意编辑3、施工部署 为解决施工材料垂直运输，本工程拟设置 1 台塔吊为 QTZ63 型，塔吊臂长50M。从地质报告看，塔吊地基基础承载力不能满足塔吊基础要求的 20t/m2，塔吊的基础均采纳 φ500 预应力管桩基础、塔吊的基础采纳四根预应力管桩（管桩施工技术要求同工程桩）。塔吊基础位置详见“3.塔吊平面布置、附着臂示意图”。塔吊基础根据《QTZ63 自升塔式起重机使用说明书》选用，基础配筋见附图。2、塔吊中心坐标及基础角点坐标如下：塔吊中心坐标 X=68756.765，Y=85649.507；承台角点坐标（顺时针方向）依次为：X=68753.653,Y=85644.577；X=68751.734,Y=85647.682；X=68750.629,Y=85643.763；X=68754.548,Y=85640.658；塔吊起重臂中心与承台边交叉点的坐标(方向坐标)：X=68756.765，Y=85649.507；X=68757.685，Y=85651.136；3、塔吊基础标高 根据建筑总平面图、高桩承台表、基础平面图（三）及底板配筋平面图（三）首层室内±28.050 米，塔吊基础承台底标高-3.45m（绝对标高25.250m）。2．QTZ63 塔吊预应力管桩基础方案根据《QTZ63 自升塔式起重机使用说明书》、黄石市佳境建筑设计有限公司勘察的《江岸名都小区岩土工程勘察报告》及武汉理工大设计讨论院设计全套施工图纸，塔吊基础采纳 PHC-AB500（125）-20a 预应力高强砼管桩，预应力管桩选型及打桩要求同工程桩，设计单桩承载力为 2500KN，桩径 Ф500mm，壁厚度为125mm，采纳四桩承台，承台砼为 C35，有效桩长 20m。桩头插筋 4Ф16，伸入桩芯 1200mm，伸入承台内 600mm。由于《QTZ63 自升塔式起重机使用说明书》上提供了塔吊桩基础图及承台配筋图，故不再对塔吊桩基础进行计算。精品文档---下载后可任意编辑塔吊基础地脚螺栓预埋详见《QTZ63 自升塔式起重机使用说明...
