ABB闸控系统在同发矿的研究与应用

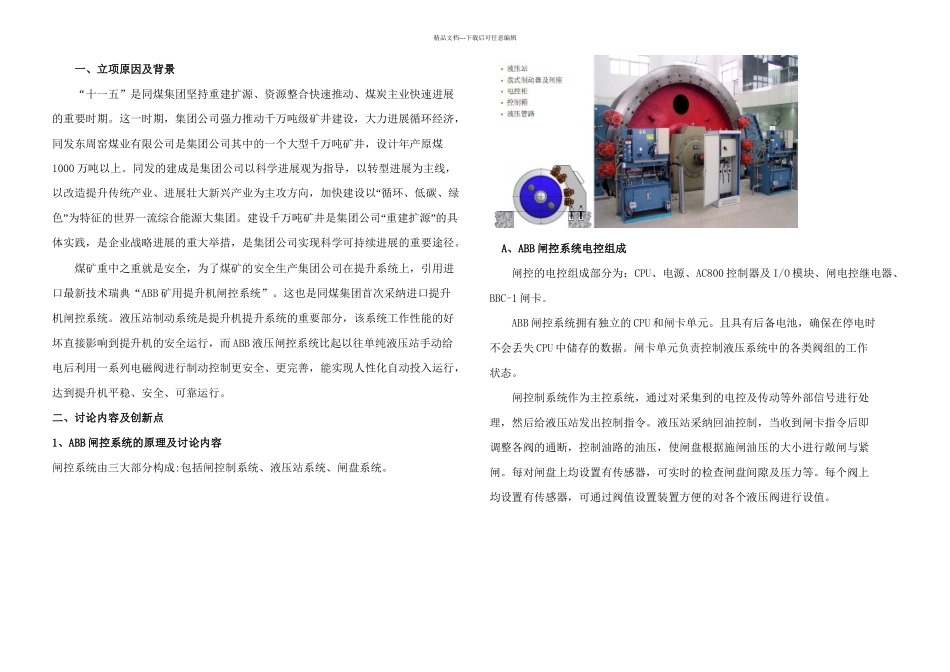

ABB闸控系统在同发矿的研究与应用_第1页
1/4

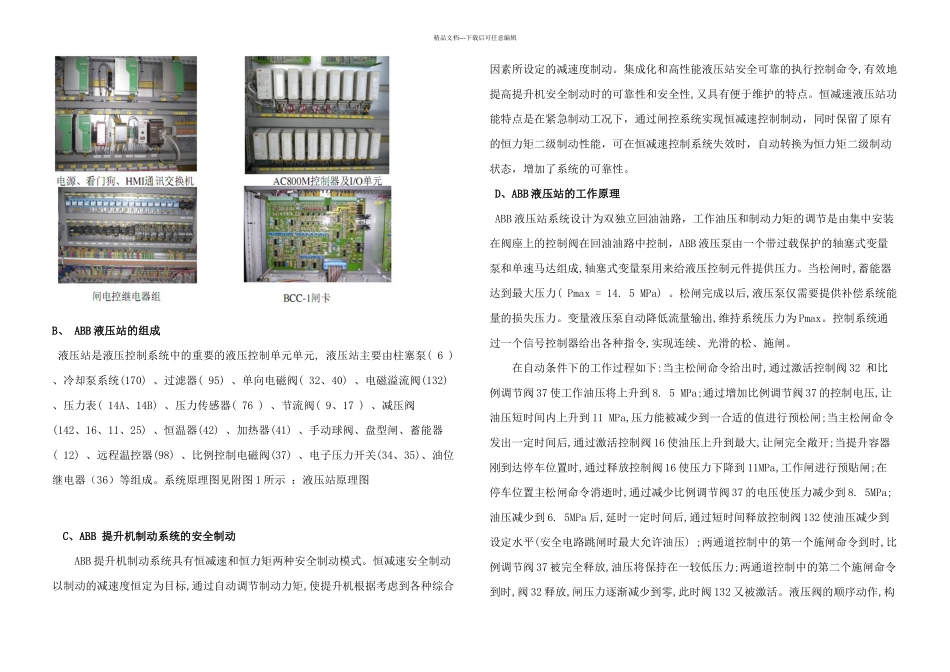

ABB闸控系统在同发矿的研究与应用_第2页
2/4

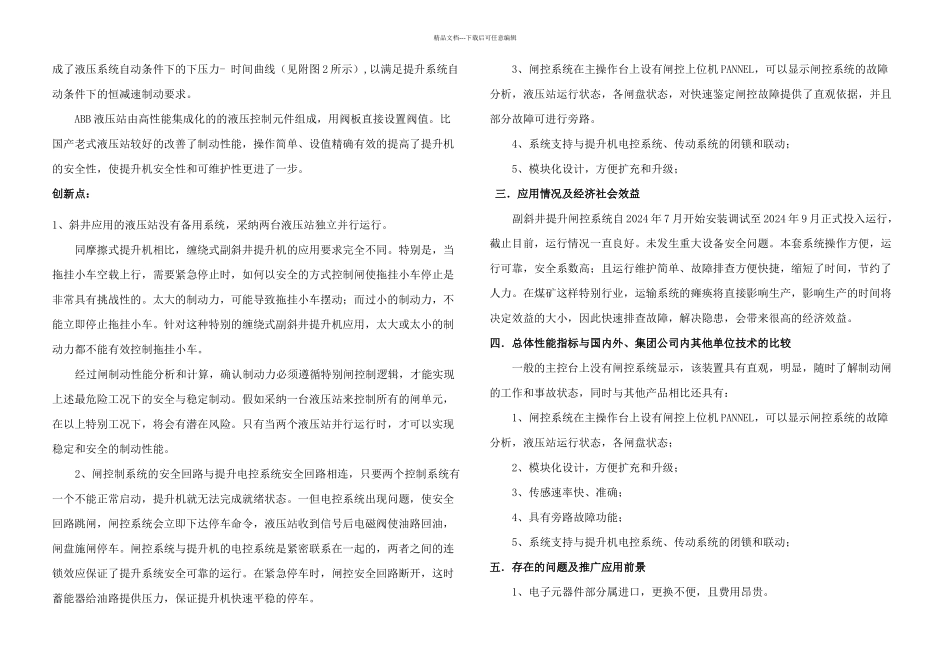

ABB闸控系统在同发矿的研究与应用_第3页
3/4
精品文档---下载后可任意编辑一、立项原因及背景 “十一五”是同煤集团坚持重建扩源、资源整合快速推动、煤炭主业快速进展的重要时期。这一时期,集团公司强力推动千万吨级矿井建设,大力进展循环经济,同发东周窑煤业有限公司是集团公司其中的一个大型千万吨矿井,设计年产原煤1000 万吨以上。同发的建成是集团公司以科学进展观为指导,以转型进展为主线,“以改造提升传统产业、进展壮大新兴产业为主攻方向,加快建设以 循环、低碳、绿”“”色 为特征的世界一流综合能源大集团。建设千万吨矿井是集团公司 重建扩源 的具体实践,是企业战略进展的重大举措,是集团公司实现科学可持续进展的重要途径。煤矿重中之重就是安全,为了煤矿的安全生产集团公司在提升系统上,引用进口最新技术瑞典“ABB 矿用提升机闸控系统”。这也是同煤集团首次采纳进口提升机闸控系统。液压站制动系统是提升机提升系统的重要部分,该系统工作性能的好坏直接影响到提升机的安全运行,而 ABB 液压闸控系统比起以往单纯液压站手动给电后利用一系列电磁阀进行制动控制更安全、更完善,能实现人性化自动投入运行,达到提升机平稳、安全、可靠运行。二、讨论内容及创新点1、ABB 闸控系统的原理及讨论内容闸控系统由三大部分构成:包括闸控制系统、液压站系统、闸盘系统。A、ABB 闸控系统电控组成闸控的电控组成部分为:CPU、电源、AC800 控制器及 I/O 模块、闸电控继电器、BBC-1 闸卡。ABB 闸控系统拥有独立的 CPU 和闸卡单元。且具有后备电池,确保在停电时不会丢失 CPU 中储存的数据。闸卡单元负责控制液压系统中的各类阀组的工作状态。闸控制系统作为主控系统,通过对采集到的电控及传动等外部信号进行处理,然后给液压站发出控制指令。液压站采纳回油控制,当收到闸卡指令后即调整各阀的通断,控制油路的油压,使闸盘根据施闸油压的大小进行敞闸与紧闸。每对闸盘上均设置有传感器,可实时的检查闸盘间隙及压力等。每个阀上均设置有传感器,可通过阀值设置装置方便的对各个液压阀进行设值。精品文档---下载后可任意编辑B、 ABB 液压站的组成 液压站是液压控制系统中的重要的液压控制单元单元, 液压站主要由柱塞泵( 6 ) 、冷却泵系统(170) 、过滤器( 95) 、单向电磁阀( 32、40) 、电磁溢流阀(132) 、压力表( 14A、14B) 、压力传感器( 76 ) 、节流阀( 9、17 ) 、减压阀(142、16、11、25) 、恒温器(42) 、加热器(41) 、手动球阀...
