ACDCDC电源设计电力电子课设

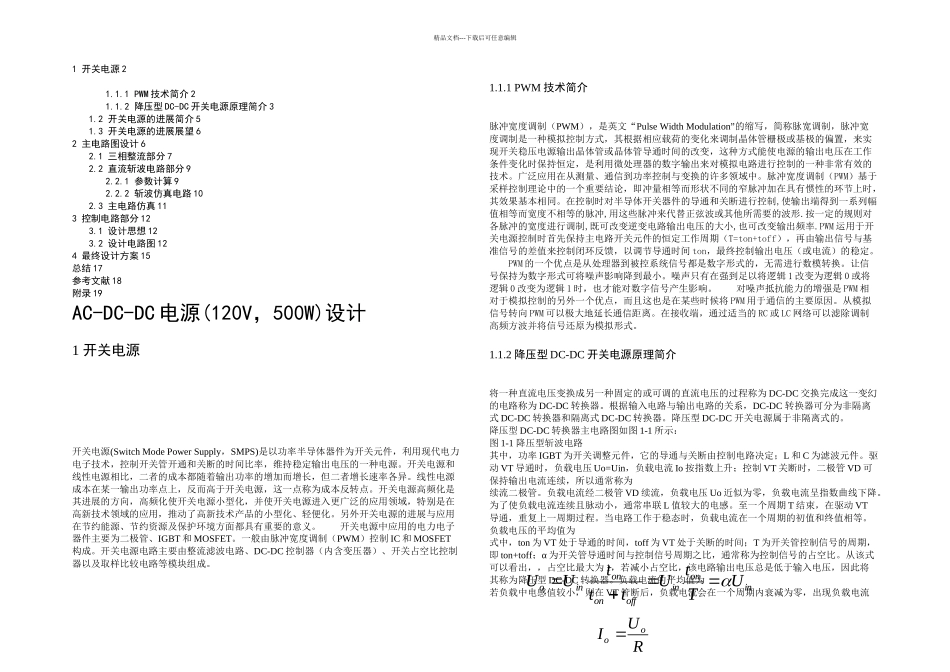

精品文档---下载后可任意编辑1 开关电源 21.1.1 PWM 技术简介 21.1.2 降压型 DC-DC 开关电源原理简介 31.2 开关电源的进展简介 51.3 开关电源的进展展望 62 主电路图设计 62.1 三相整流部分 72.2 直流斩波电路部分 92.2.1 参数计算 92.2.2 斩波仿真电路 102.3 主电路仿真 113 控制电路部分 123.1 设计思想 123.2 设计电路图 124 最终设计方案 15总结 17参考文献 18附录 19AC-DC-DC 电源(120V，500W)设计1 开关电源开关电源(Switch Mode Power Supply，SMPS)是以功率半导体器件为开关元件，利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。开关电源高频化是其进展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。另外开关电源的进展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。 开关电源中应用的电力电子器件主要为二极管、IGBT 和 MOSFET。一般由脉冲宽度调制（PWM）控制 IC 和 MOSFET构成。开关电源电路主要由整流滤波电路、DC-DC 控制器（内含变压器）、开关占空比控制器以及取样比较电路等模块组成。1.1.1 PWM 技术简介脉冲宽度调制（PWM），是英文“Pulse Width Modulation”的缩写，简称脉宽调制，脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。广泛应用在从测量、通信到功率控制与变换的许多领域中。脉冲宽度调制（PWM）基于采样控制理论中的一个重要结论，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。在控制时对半导体开关器件的导通和关断进行控制,使输出端得到一系列幅值相等而宽度不相等的脉冲,用这些脉冲来代替正弦波或其他所需要的波形.按一定的规则对各脉冲的宽度进行调制,既可改变逆变电路输出电压的大小,也可改变输出频率.PWM 运用于开关电源控制时首先保持主电路开关元件的恒定工作周期（T=ton+toff），再由输...
