AIS基站使用手册

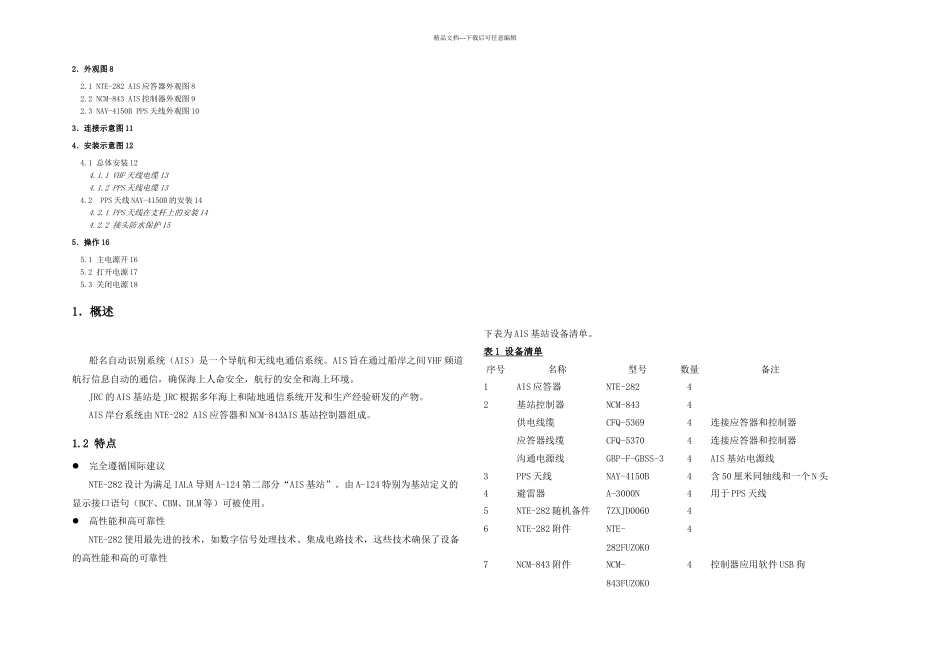

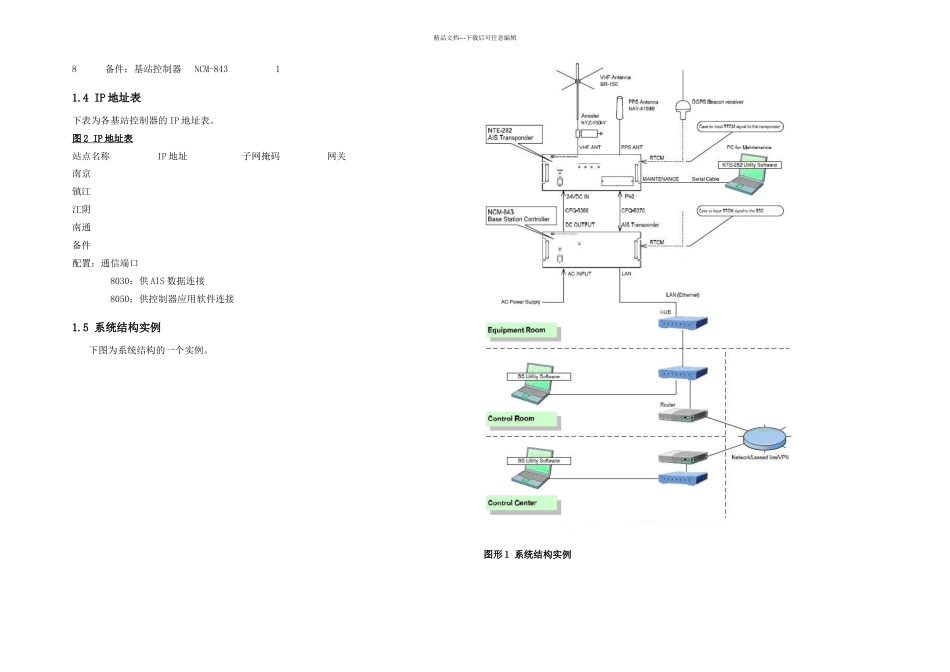

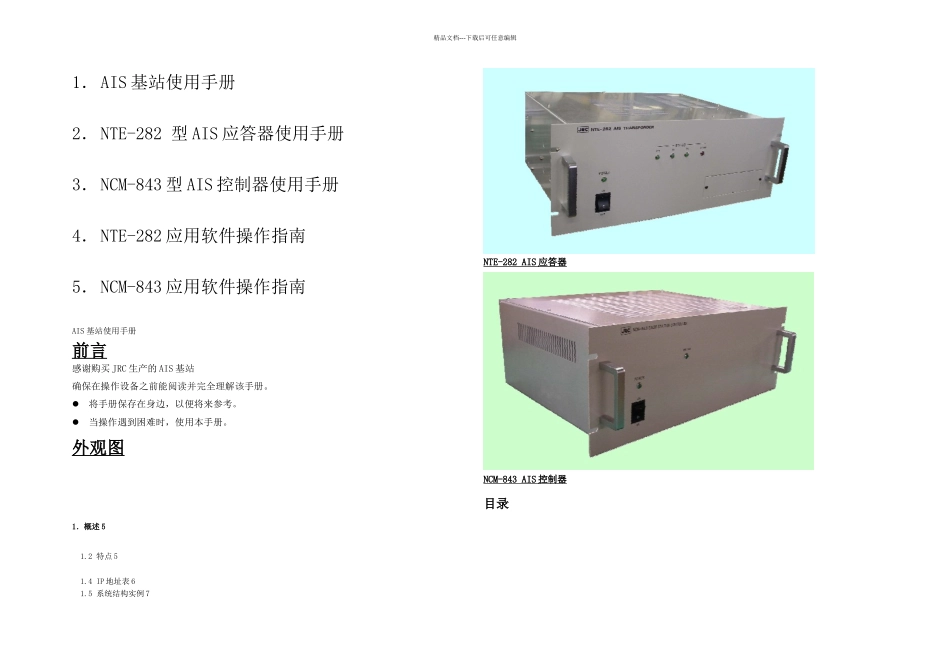

精品文档---下载后可任意编辑1．AIS 基站使用手册2．NTE-282 型 AIS 应答器使用手册3．NCM-843 型 AIS 控制器使用手册4．NTE-282 应用软件操作指南5．NCM-843 应用软件操作指南AIS 基站使用手册前言感谢购买 JRC 生产的 AIS 基站确保在操作设备之前能阅读并完全理解该手册。将手册保存在身边，以便将来参考。当操作遇到困难时，使用本手册。外观图NTE-282 AIS 应答器 NCM-843 AIS 控制器 目录1．概述 51.2 特点 51.4 IP 地址表 61.5 系统结构实例 7精品文档---下载后可任意编辑2．外观图 82.1 NTE-282 AIS 应答器外观图 82.2 NCM-843 AIS 控制器外观图 92.3 NAY-4150B PPS 天线外观图 103．连接示意图 114．安装示意图 124.1 总体安装 124.1.1 VHF 天线电缆 134.1.2 PPS 天线电缆 134.2 PPS 天线 NAY-4150B 的安装 144.2.1 PPS 天线在支杆上的安装 144.2.2 接头防水保护 155．操作 165.1 主电源开 165.2 打开电源 175.3 关闭电源 181．概述船名自动识别系统（AIS）是一个导航和无线电通信系统。AIS 旨在通过船岸之间 VHF 频道航行信息自动的通信，确保海上人命安全，航行的安全和海上环境。JRC 的 AIS 基站是 JRC 根据多年海上和陆地通信系统开发和生产经验研发的产物。AIS 岸台系统由 NTE-282 AIS 应答器和 NCM-843AIS 基站控制器组成。1.2 特点完全遵循国际建议NTE-282 设计为满足 IALA 导则 A-124 第二部分“AIS 基站”。由 A-124 特别为基站定义的显示接口语句（BCF、CBM、DLM 等）可被使用。高性能和高可靠性NTE-282 使用最先进的技术，如数字信号处理技术、集成电路技术，这些技术确保了设备的高性能和高的可靠性下表为 AIS 基站设备清单。表 1 设备清单 序号名称型号数量备注1AIS 应答器NTE-28242基站控制器NCM-8434供电线缆CFQ-53694连接应答器和控制器应答器线缆CFQ-53704连接应答器和控制器沟通电源线GBP-F-GBSS-34AIS 基站电源线3PPS 天线NAY-4150B4含 50 厘米同轴线和一个 N 头4避雷器A-3000N4用于 PPS 天线5NTE-282 随机备件7ZXJD006046NTE-282 附件NTE-282FUZOKO47NCM-843 附件NCM-843FUZOKO4控制器应用软件 USB 狗精品文档---下载后可任意编辑8备件：基站控制器NCM-84311.4 IP 地址表下表为各基站控制器的 IP 地址表。图 2 IP 地址表 站点名称IP 地址子网掩码网关南京镇江江阴南通备件配置：通...
