AutoCAD三维建模系列教程拉升倒角圆角制作方法

AutoCAD三维建模系列教程拉升倒角圆角制作方法_第1页
1/20
AutoCAD三维建模系列教程拉升倒角圆角制作方法_第2页
2/20
AutoCAD三维建模系列教程拉升倒角圆角制作方法_第3页
3/20

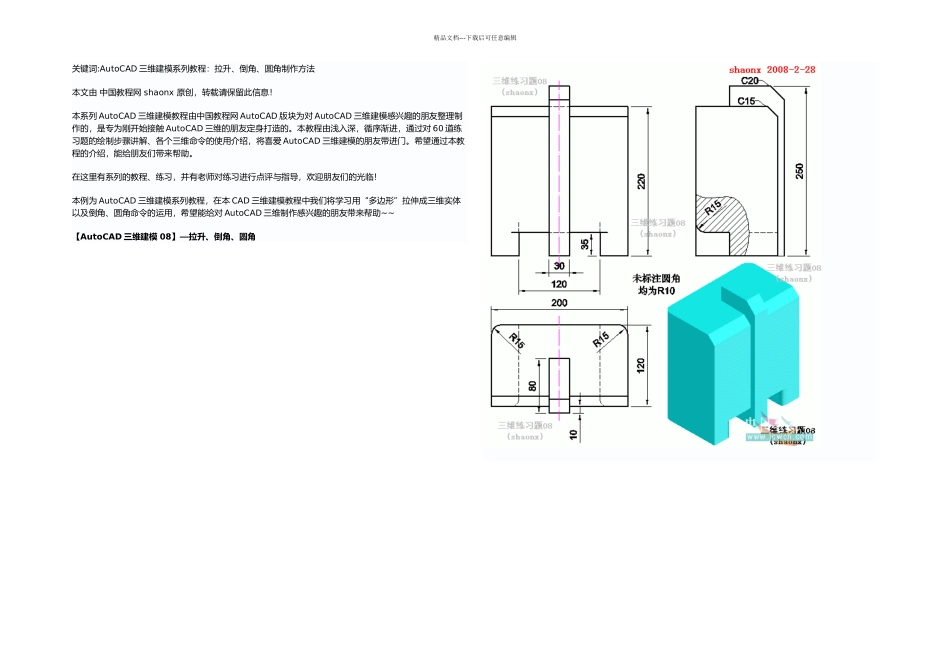

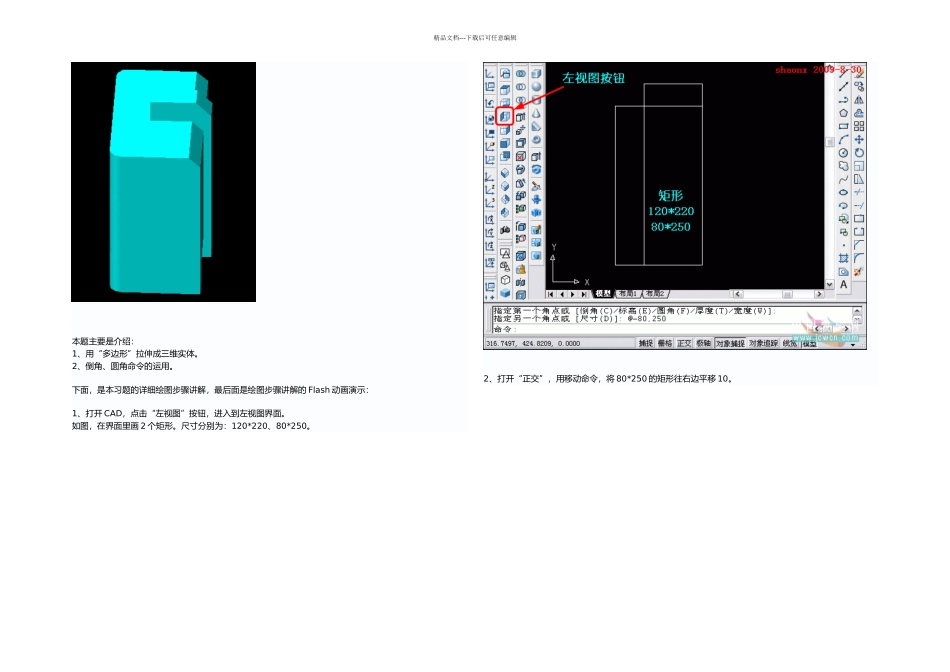

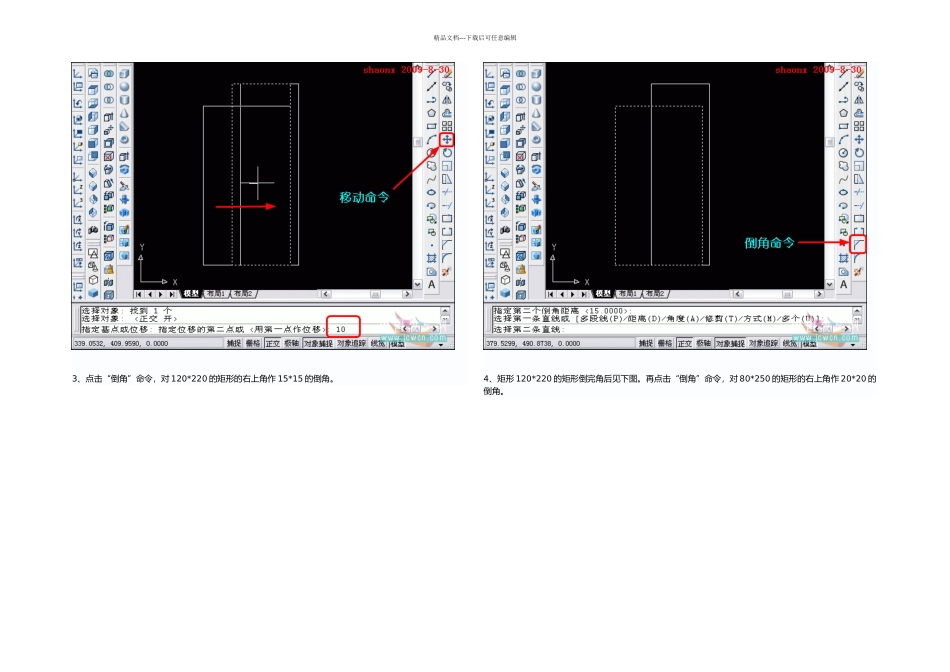

精品文档---下载后可任意编辑关键词:AutoCAD 三维建模系列教程:拉升、倒角、圆角制作方法本文由 中国教程网 shaonx 原创,转载请保留此信息!本系列 AutoCAD 三维建模教程由中国教程网 AutoCAD 版块为对 AutoCAD 三维建模感兴趣的朋友整理制作的,是专为刚开始接触 AutoCAD 三维的朋友定身打造的。本教程由浅入深,循序渐进,通过对 60 道练习题的绘制步骤讲解、各个三维命令的使用介绍,将喜爱 AutoCAD 三维建模的朋友带进门。希望通过本教程的介绍,能给朋友们带来帮助。 在这里有系列的教程、练习,并有老师对练习进行点评与指导,欢迎朋友们的光临! 本例为 AutoCAD 三维建模系列教程,在本 CAD 三维建模教程中我们将学习用“多边形”拉伸成三维实体以及倒角、圆角命令的运用,希望能给对 AutoCAD 三维制作感兴趣的朋友带来帮助~~【AutoCAD 三维建模 08】—拉升、倒角、圆角精品文档---下载后可任意编辑本题主要是介绍: 1、用“多边形”拉伸成三维实体。 2、倒角、圆角命令的运用。下面,是本习题的详细绘图步骤讲解,最后面是绘图步骤讲解的 Flash 动画演示:1、打开 CAD,点击“左视图”按钮,进入到左视图界面。 如图,在界面里画 2 个矩形。尺寸分别为:120*220、80*250。2、打开“正交”,用移动命令,将 80*250 的矩形往右边平移 10。精品文档---下载后可任意编辑3、点击“倒角”命令,对 120*220 的矩形的右上角作 15*15 的倒角。4、矩形 120*220 的矩形倒完角后见下图。再点击“倒角”命令,对 80*250 的矩形的右上角作 20*20 的倒角。精品文档---下载后可任意编辑5、平面图形画好了,见下图。6、点击“西南等轴测视图”按钮,图形转到“西南视图”。用“拉伸”命令,先拉伸 120*220 的矩形,拉伸距离为 200,注意 UCS 坐标的 Z 轴方向,由于是逆向拉伸,故输入的数值为负数。精品文档---下载后可任意编辑7、用“拉伸”命令,再拉伸 80*250 的矩形,拉伸距离为 30,同样是逆向拉伸,故输入的数值还是为负数。8、拉伸完成后见下图。为了接下来的实体移动操作,需要转换一下 UCS 的坐标,请注意,现在的 UCS 坐标中。对应底部平面的是 XZ 平面。待会移动后再注意看变化,点击“世界 UCS”按钮。精品文档---下载后可任意编辑9、现在再看下图的 UCS 坐标,对应底部平面的已经转换成 XY 平面。这样,那个小实体就可以沿着底部前后左右移动了。10、打开“正交”,用...
