公差配合教案

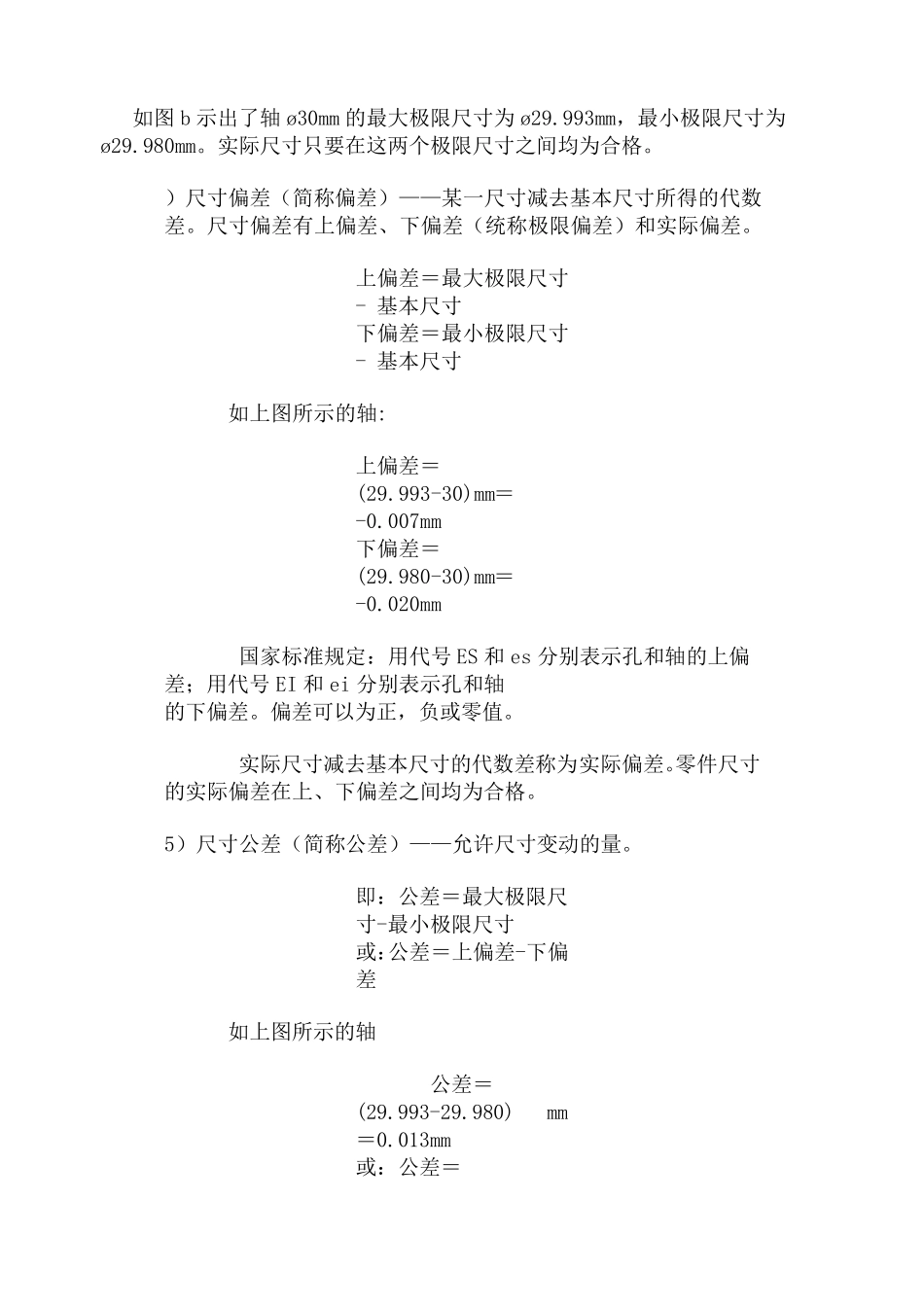

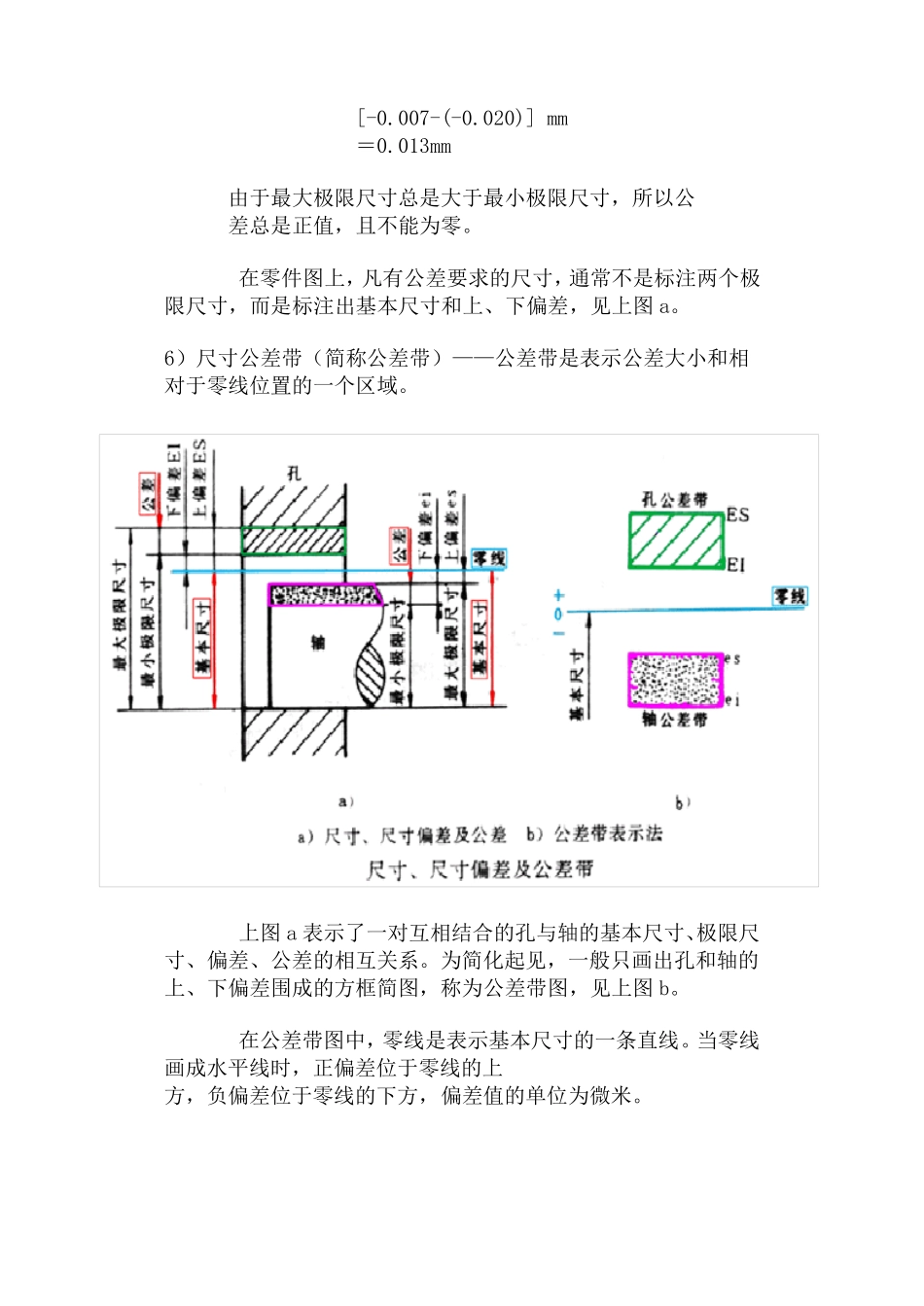

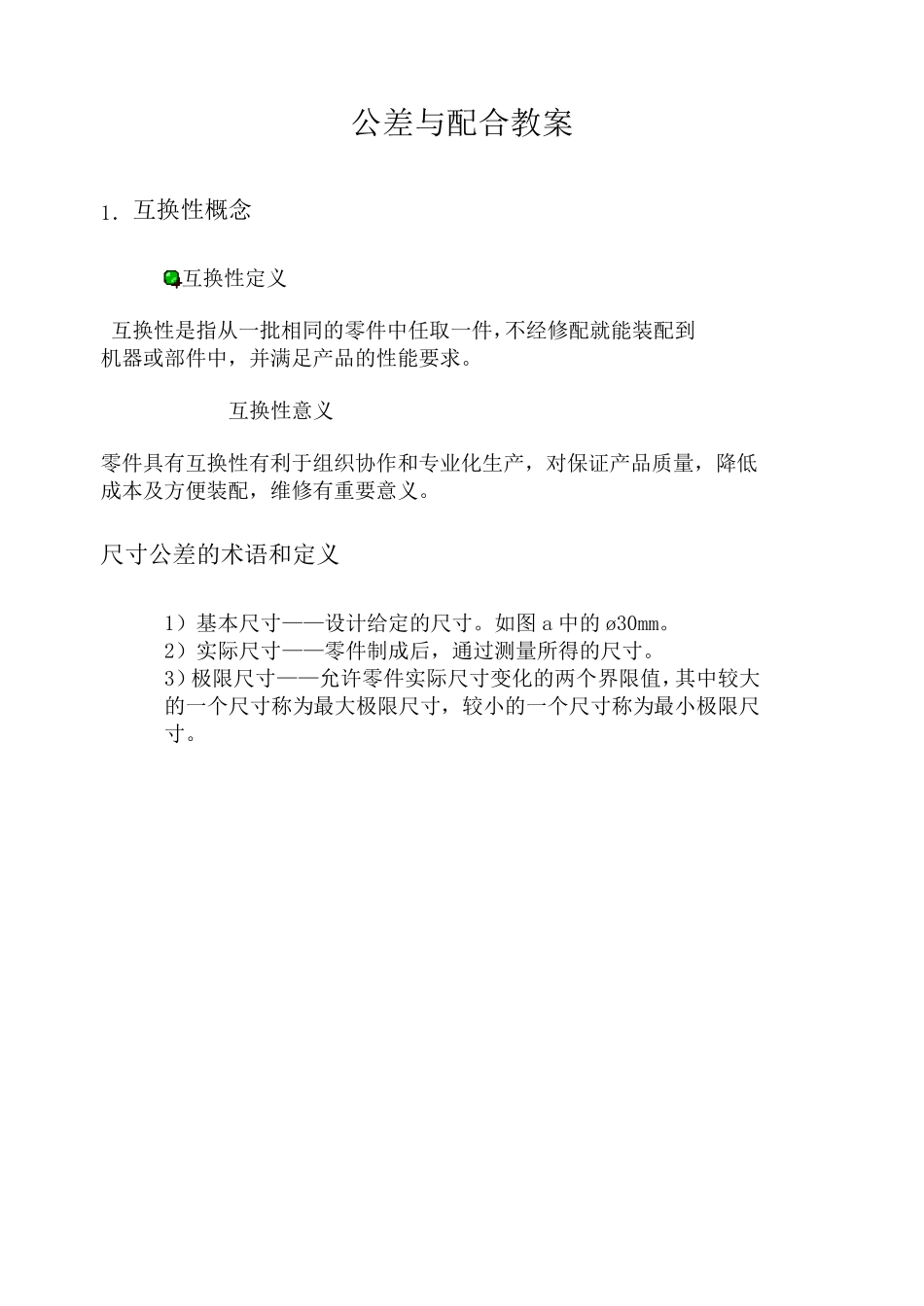

公差与配合教案 1．互换性概念 互换性定义 互换性是指从一批相同的零件中任取一件，不经修配就能装配到机器或部件中，并满足产品的性能要求。 互换性意义 零件具有互换性有利于组织协作和专业化生产，对保证产品质量，降低成本及方便装配，维修有重要意义。 尺寸公差的术语和定义 1）基本尺寸——设计给定的尺寸。如图a 中的ø30mm。 2）实 际 尺寸——零件制 成后 ，通 过 测 量所 得 的尺寸。 3）极 限 尺寸——允 许 零件实 际 尺寸变 化的两 个 界 限 值 ，其 中较 大的一个 尺寸称 为 最 大 极 限 尺寸，较 小 的一个 尺寸称 为 最 小 极 限 尺寸。 如图b 示出了轴ø30mm 的最大极限尺寸为ø29.993mm，最小极限尺寸为ø29.980mm。实际尺寸只要在这两个极限尺寸之间均为合格。 ）尺寸偏差（简称偏差）——某一尺寸减去基本尺寸所得的代数差。尺寸偏差有上偏差、下偏差（统称极限偏差）和实际偏差。 上偏差＝最大极限尺寸 - 基本尺寸 下偏差＝最小极限尺寸 - 基本尺寸 如上图所示的轴: 上偏差＝(29.993-30)mm＝-0.007mm 下偏差＝(29.980-30)mm＝-0.020mm 国家标准规定：用代号 ES 和 es 分别表示孔和轴的上偏差；用代号 EI 和 ei 分别表示孔和轴 的下偏差。偏差可以为正，负或零值。 实际尺寸减去基本尺寸的代数差称为实际偏差。零件尺寸的实际偏差在上、下偏差之间均为合格。 5）尺寸公差（简称公差）——允许尺寸变动的量。 即：公差＝最大极限尺寸-最小极限尺寸 或：公差＝上偏差-下偏差 如上图所示的轴 公差＝(29.993-29.980) mm＝0.013mm 或：公差＝[-0.007-(-0.020)] mm＝0.013mm 由于最大极限尺寸总是大于最小极限尺寸，所以公差总是正值，且不能为零。 在零件图上，凡有公差要求的尺寸，通常不是标注两个极限尺寸，而是标注出基本尺寸和上、下偏差，见上图a。 6）尺寸公差带（简称公差带）——公差带是表示公差大小和相对于零线位置的一个区域。 上图a 表示了一对互相结合的孔与轴的基本尺寸、极限尺寸、偏差、公差的相互关系。为简化起见，一般只画出孔和轴的上、下偏差围成的方框简图，称为公差带图，见上图b。 在公差带图中，零线是表示基本尺寸的一条直线。当零线画成水平线时，正偏差位于零线的上 方，负偏差位于零线的下方，偏差值的单位为微米。 标准公差和基本偏差 国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要...
