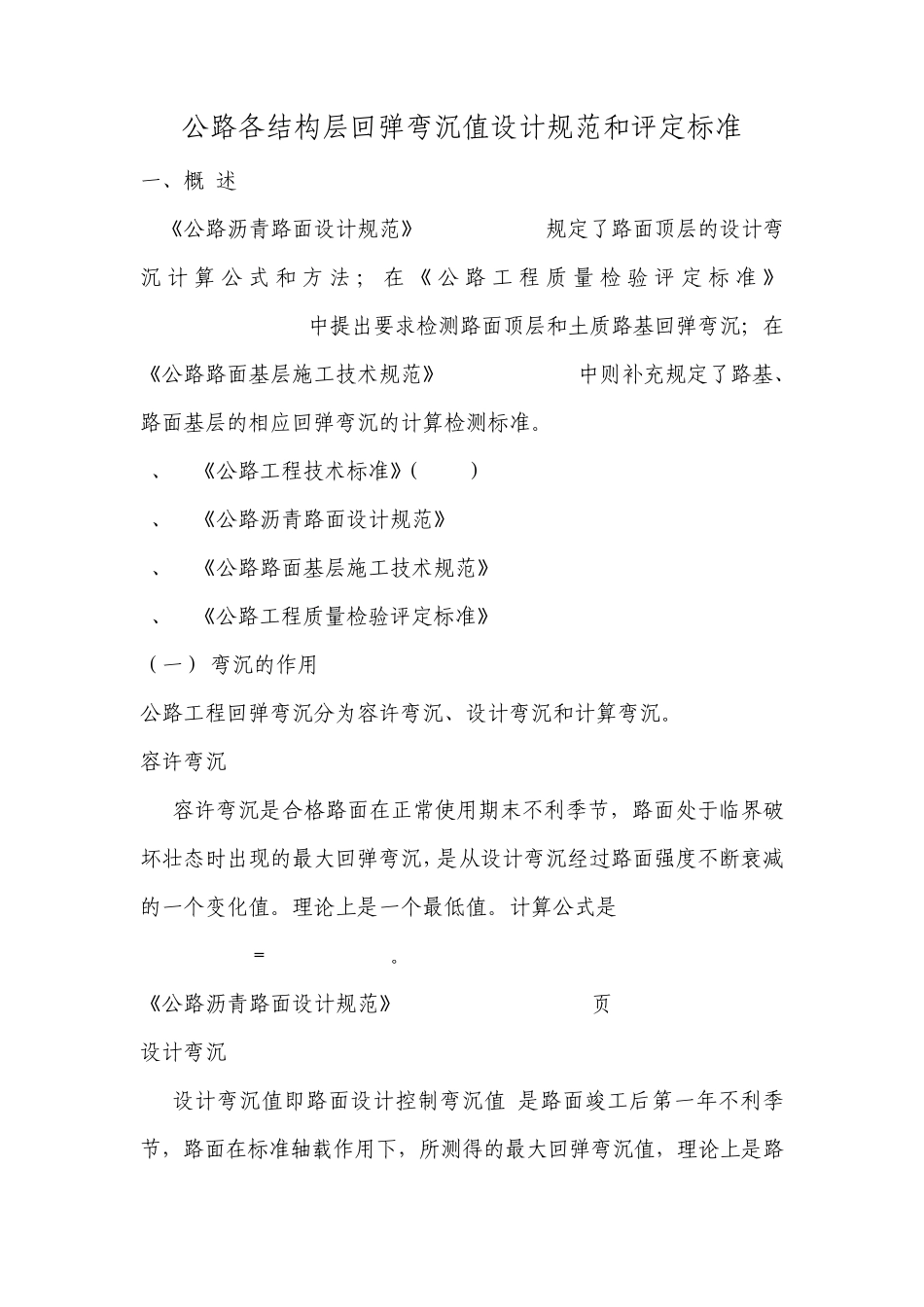

公路各结构层回弹弯沉值设计规范和评定标准 一、概 述 《公路沥青路面设计规范》JTJ 014-97规定了路面顶层的设计弯沉计算 公式 和方 法 ; 在 《 公路工 程 质 量 检 验 评定标准》JTG F80/1-2004中提出要求检测路面顶层和土质路基回弹弯沉;在《公路路面基层施工技术规范》JTJ 034-2000中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。 1、 《公路工程技术标准》(2003) 2、 《公路沥青路面设计规范》JTJ 014-97 3、 《公路路面基层施工技术规范》JTJ 034-2000 4、 《公路工程质量检验评定标准》JTG F80/1-2004 (一) 弯沉的作用 公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。 容许弯沉 容许弯沉是合格路面在正常使用期末不利季节,路面处于临界破坏壮态时出现的最大回弹弯沉,是从设计弯沉经过路面强度不断衰减的一个变化值。理论上是一个最低值。计算公式是 LR=720N *AC*AS。 《公路沥青路面设计规范》JTJ 014-97 119页 设计弯沉 设计弯沉值即路面设计控制弯沉值;是路面竣工后第一年不利季节,路面在标准轴载作用下,所测得的最大回弹弯沉值,理论上是路 面使用周期中的最小弯沉值。是路面验收检测控制的指标之一。计算公式是 Ld=600N *AC*AS* Ab。 《公路沥青路面设计规范》JTJ 014-97 42页 计算弯沉值 计算弯沉值分检测计算弯沉值和理论计算弯沉值。 检测计算弯沉值: 通过对路基、路面和原有老路进行弯沉检测,并通过计算整理所得到的代表值。其作用主要是评定路基路面状况和作补强设计之用。 理论计算弯沉值 路基,路面基层、底基层等各层在设计时均要求计算出其弯沉设计值,在完工检测时也要检测其值,以检验其强度是否满足要求。 二、路面设计弯沉值的计算 (一)路面顶面设计弯沉值 路面设计弯沉值是表征路面整体刚度大小的指标,是路面厚度计算的主要依据。路面设计弯沉值应根据公路等级、在设计年限内累计当量轴次、面层和基层类型按下式计算: Ld=600N *AC*AS*Ab 式中: Ld――路面设计弯沉值(0.01mm); Ne――设计年限内一个车道上累计当量轴次; AC――公路等级系数,高速公路、一级公路为 1.0,二级公路为 1.1, 三、四级公路为1.2; AS--面层类型系数,沥青砼面层为1.0;热拌沥青碎石、乳化沥青碎石、上拌下贯或贯入式路面为1.1;沥青表面处治为1.2;中、低级路面为1.3; Ab--基层类型系数,对半刚性基层、底基层总厚度等于...
