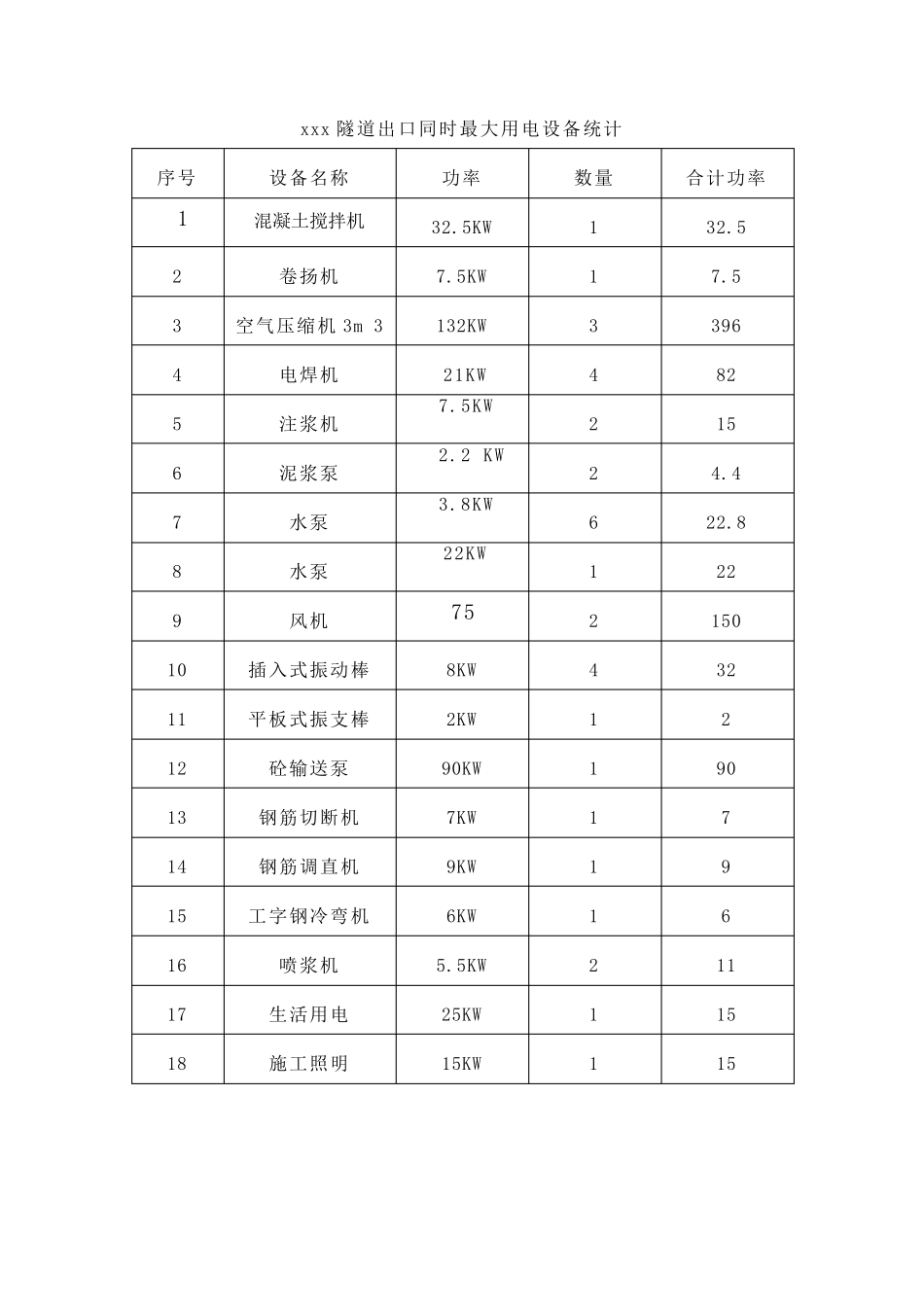

舟山市x x 至x x x x 疏港公路工程 施工临时用电专项方案 一、编制依据 《低压配电设计规范》GB50054-95 中国建筑工业出版社 《建筑工程施工现场供电安全规范》GB50194-93 中国建筑工业出版社 《通用用电设备配电设计规范》GB50055-93 中国建筑工业出版社 《供配电系统设计规范》GB50052-95 中国建筑工业出版社 《施工现场临时用电安全技术规范》JGJ46-2005 中国建筑工业出版社 《电工手册—各种导线载流量表》 二、工程概况 本工程起点位于城隍头附近的新 329 国道 K266+400 处，与临城新区规划道路临长线相接，终点在北蝉乡乡政府东侧与北向疏港公路相交，路线全长6.134km。公路等级：二级公路标准。设计行车速度：80km/h。路基宽度：整体式路基宽度为24.5m，分离式路基宽度为12.25m。桥涵设计荷载：公路—Ⅰ级。路面设计标准轴载：双轮组单轴 100KN。隧道建筑限界：建筑限界宽 11m，建筑限界(净空)高5.0m。本项目共有1-13m 小桥一座，隧道一座，全长 2427m。零星涵洞19 个。总投资13392 万元。 三、临时用电总体布署情况 考虑施工临时用电主要主要集中在 xxx 隧道施工，根据本项目施工方案总体布署的需求，本项目共设置四 台 变 压器 ，均 设置在 xxx 隧道进 、出口 部 位。xxx 隧道隧道进 口 设置两 台 ，主要供应 隧道进 口 掘 进 施工用电、1 号 拌 合 站 、碎 石 场、梁 片 预 制场、工地 生 活 用电。xxx 隧道出口 设置两台 ，主要供应 隧道出口 掘 进 施工用电、2 号 拌 合 站 、工地 生 活 用电。为保障 隧道二衬 作 业不 受 停 电的影 响 ，在进 出口 各配置一台 发 电机 ，以 满 足最 小施工用电要求。 本项目桥涵结 构 物 零散 ，且 工程量较 小，临时用电不 大 ，全线架 设临时用电线路不 经 济 ，因 此 配置一台 小型 发 电机 供应 零星结 构 物 施工临时用电。 四、主要用电设备统计 xxx 隧道进口用电设备清单 序号 设备名称 功率 数量 合计功率 1 混凝土搅拌机 32.5KW 2 65 2 卷扬机 7.5KW 2 15 3 空气压缩机 3m 3 132KW 4 528 4 电焊机 21KW 4 82 5 注浆机 7.5KW 2 15 6 泥浆泵 2.2 KW 4 8.8 7 水泵 3.8KW 6 22.8 8 水泵 22KW 1 22 9 风机 75 2 150 10 插入式振动棒 8KW 6 48 11 平板式振支棒 2KW 1 2 12 碎石机 170KW 1 ...
