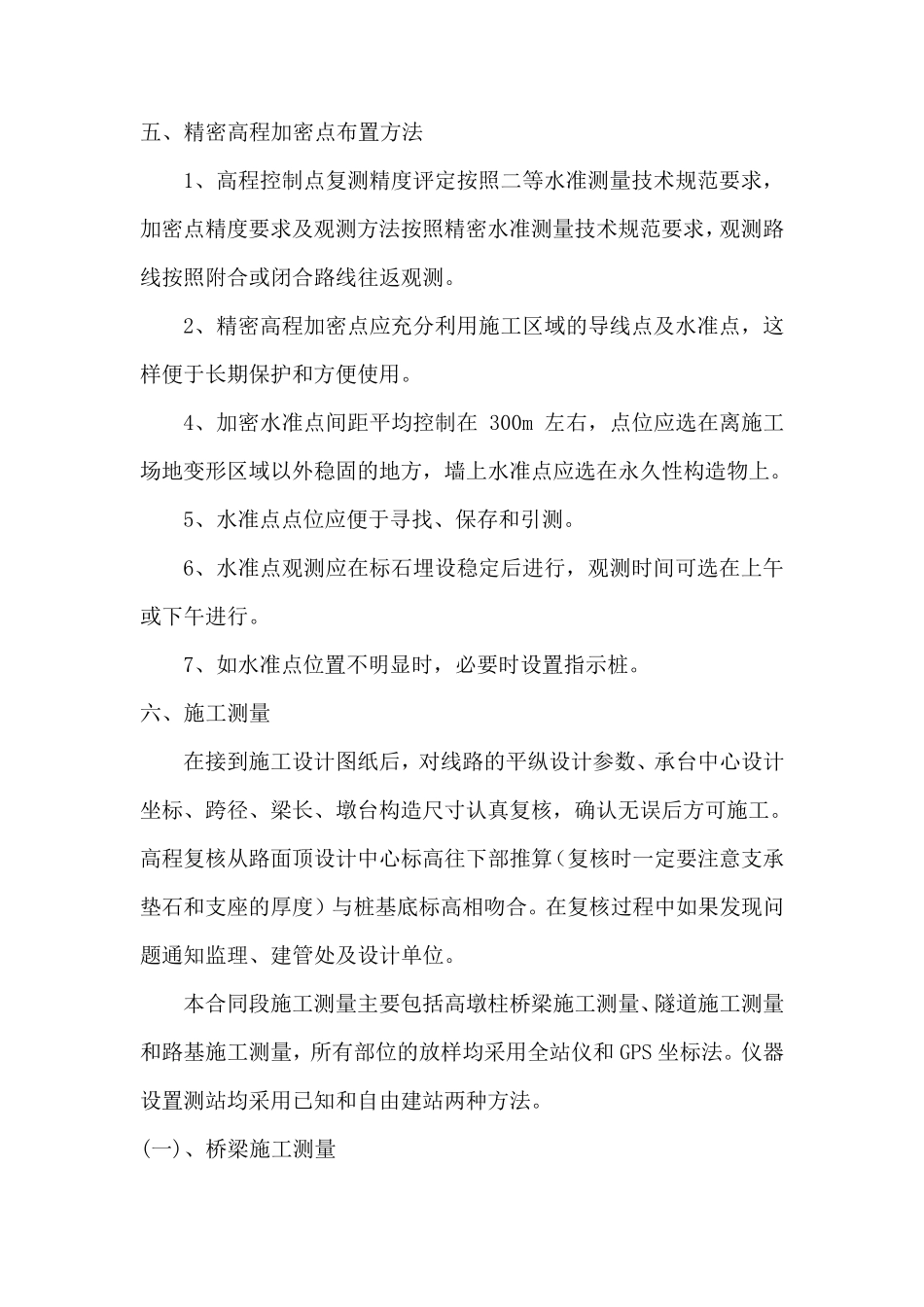

公路施工测量方案 一、工程概况 XX 高速公路路基第七合同段起始桩号为 X，终点桩号为 X，主线全长 5 公里。主要工程量包括： 1、路基挖方150 万立方米，路基填方60 万立方米； 2、大桥四座。3、涵洞通道 7 座。5 道拱涵，2 道板涵； 4、隧道一座。左洞长 1220 米，右洞长 1070 米； 5、排水防护工程浆砌片石 7 万立方米； 二、施工控制测量等级 本标段首级控制点的等级为三等导线。 导线点编号分别为 : EA0732、 EA0731 、EA073、EA074、EA075、EA076、EA077、EA078、EA078-1、EA087、EA088、EA089、EA090、EA091、EA092，为了便于施工测量控制，我们在各大桥附近加密了 3 个四等导线点和 3 个二等水准点。隧道进出口附近各加密 3 个四等导线点和 1 个水准点。涵洞附近设 2 个四等导线点和一水准点。路基方面根据具体情况加密导线点和水准点或采用后方交会法进行三维坐标控制。 施工控制测量等级是在首级控制网下加密的，加密等级精度要求按照图纸及规范要求精密导线点和水准点进行测设。 主要控制点和水准点数据见后附《七分部导线、水准点闭合成果汇总表。 三、人员设备配置 测量工作不同于一般的其它工作，它要求控制测量及施工放样精度高，整体横向贯通中误差控制在 £ ± 25 mm，纵向贯通中误差控制在L/10000，我单位对测量工作非常重视，派遣经验丰富的测量工程师负责测量工作，并配备进口高精度的测量仪器，以满足工程施工测量精度要求。 1 、仪器设备如下表 设备名称 产地及型号 数量 全站仪 日本拓普康 GTS-332N 1 GPS 华星 RTK 1 水准仪 博飞 DZS3-1 2 水准仪 索佳 1 2 、人员组织 组长： 成员： 四、精密导线加密点布置方法 (一)加密导线点选点时应符合下列要求： 1、相邻边长平均不宜超过 350 米，个别边长不宜短于 100 米，长边与短边距离比控制在 1 ： 3 。 2、点位应选在工程施工不易发生沉降变形区域以外的地方。 3、点位应避开工程施工现场 4、应充分利用控制的导线点。 5、如导线点位置不明显时，必要时设置指示桩。 五、精密高程加密点布置方法 1、高程控制点复测精度评定按照二等水准测量技术规范要求，加密点精度要求及观测方法按照精密水准测量技术规范要求，观测路线按照附合或闭合路线往返观测。 2、精密高程加密点应充分利用施工区域的导线点及水准点，这样便于长期保护和方便使用。 4、加密水准点间距平均控制在 300m 左...
