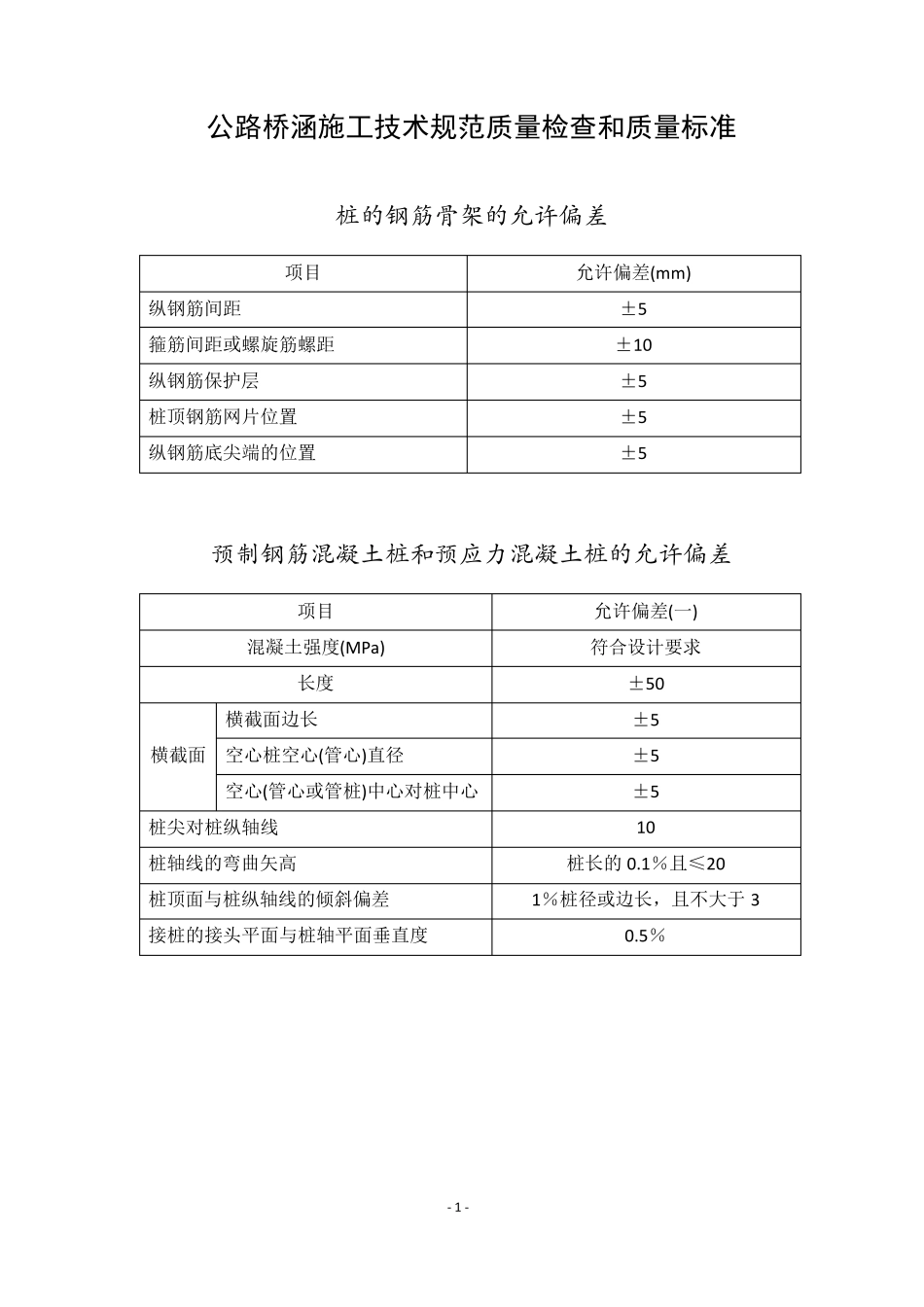

- 1 - 公路桥涵施工技术规范质量检查和质量标准 桩 的 钢 筋 骨 架 的 允 许 偏 差 项目 允许偏差(m m ) 纵钢筋间距 ±5 箍筋间距或螺旋筋螺距 ±10 纵钢筋保护层 ±5 桩顶钢筋网片位置 ±5 纵钢筋底尖端的位置 ±5 预 制 钢 筋 混 凝 土 桩 和 预 应 力 混 凝 土 桩 的 允 许 偏 差 项目 允许偏差(一) 混凝土强度(MPa) 符合设计要求 长度 ±50 横截面 横截面边长 ±5 空心桩空心(管心)直径 ±5 空心(管心或管桩)中心对桩中心 ±5 桩尖对桩纵轴线 10 桩轴线的弯曲矢高 桩长的 0.1％且≤20 桩顶面与桩纵轴线的倾斜偏差 1％桩径或边长，且不大于 3 接桩的接头平面与桩轴平面垂直度 0.5％ - 2 - 焊 缝 外 观 允 许 偏 差 缺陷名称 允许偏差 咬边 深度不超过0.5mm，累计总长度不超过焊缝长度的10％ 超高 3mm 表面裂缝、未熔合、未焊透 不允许 承 台 的 质 量 检 验 标 准 项 目 允许偏差(mm) 项目 允许偏差(mm) 混凝土强度(MPa) 符合设计要求 平面尺寸 ±30 轴线偏位 15 顶面高程 ±20 钻 、 挖 孔 成 孔 质 量 标 准 项 目 允 许 偏 差 孔的中心位置(mm) 群桩：100；单排桩：50 孔径(mm) 不小于设计桩径 倾斜度 钻孔：小于 1％；挖孔：小于 0.5％ 孔深 摩擦桩：不小于设计规定 支承桩：比设计深度超深不小于 50mm 沉淀厚度(mm) 摩擦桩：符合设计要求，当设计无要求时，对于直径≤1.5m的桩， ≤300mm；对桩径>1.5m 或桩长>40m 或土质较差的桩，≤500mm 支承桩：不大于设计规定 清孔后泥浆指标 相对密度：1.03～1.10；粘度：17～20 Pa·s；含砂率：<2％；胶体率：>98％ 注：清孔后的泥浆指标，是从桩孔的顶、中、底部分别取样检验的平均值。本项指标的测定，限指大直径桩或有特定要求的钻孔桩。 - 3 - 模 板 、 支 架 及 拱 架 制 作 时 的 允 许 偏 差 项 目 允许偏差（m m ） 木 模 板 制 作 模板的长度和宽度 ±5 不刨光模板相邻两板表面高低差 3 刨光模板相邻两板表面高低差 1 平板模板表面最大的局部不平 刨光模板 3 不刨光模板 5 拼合板中木板间的缝隙宽度 2 支架、拱架尺寸 ±5 榫槽嵌接紧密度 2 钢 模 板 制 作 外形尺寸 长和高 0，-1 肋高 ±5 面板端偏斜 ≤0.5 连接配件(螺栓、卡子等)的孔眼位置 孔中心与板面的间距...
