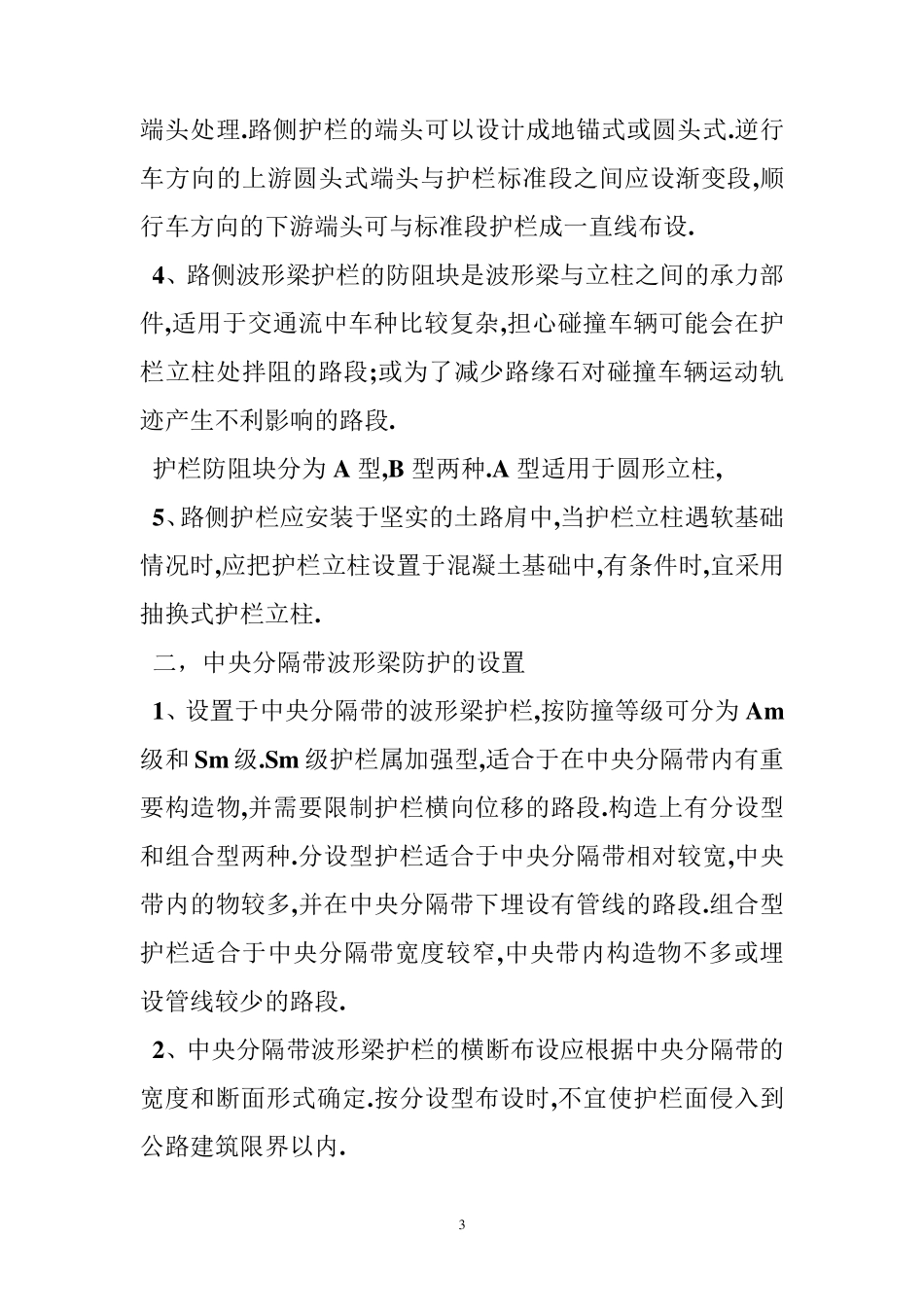

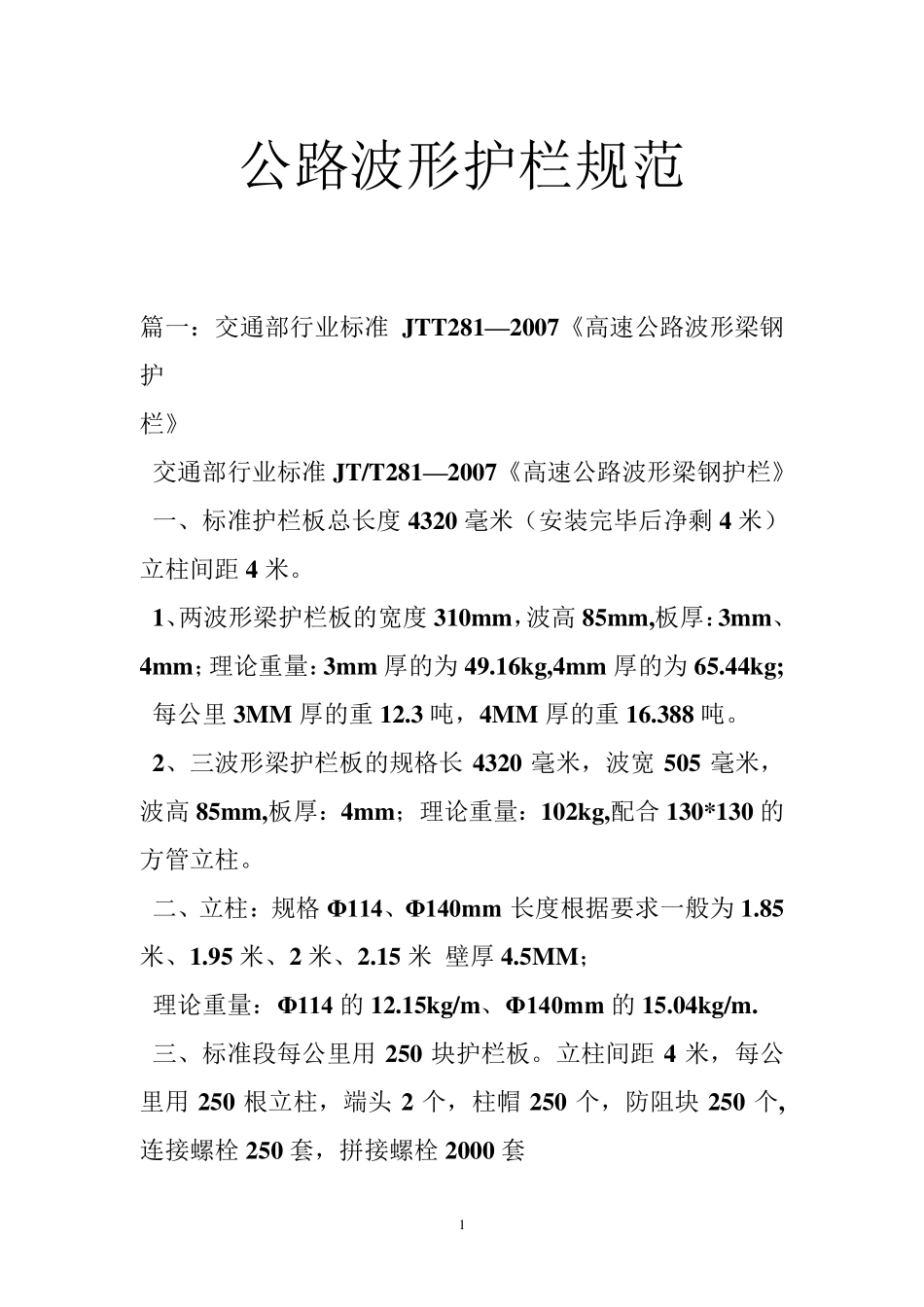

1 公路波形护栏规范 篇一:交通部行业标准JTT281—2007《高速公路波形梁钢护 栏》 交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》 一、标准护栏板总长度 4320 毫米(安装完毕后净剩 4 米)立柱间距 4 米。 1、两波形梁护栏板的宽度 310m m ,波高85m m ,板厚:3m m 、4m m ;理论重量:3m m 厚的为 49.16kg,4m m 厚的为 65.44kg; 每公里 3MM 厚的重 12.3 吨,4MM 厚的重 16.388 吨。 2、三波形梁护栏板的规格长 4320 毫米,波宽 505 毫米,波高85m m ,板厚:4m m ;理论重量:102kg,配合 130*130 的方管立柱。 二、立柱:规格 Φ114、Φ140mm 长度根据要求一般为 1.85米、1.95 米、2 米、2.15 米 壁厚 4.5MM; 理论重量:Φ114 的 12.15kg/m 、Φ140mm 的 15.04kg/m . 三、标准段每公里用 250 块护栏板。立柱间距 4 米,每公里用 250 根立柱,端头 2 个,柱帽 250 个,防阻块 250 个,连接螺栓 250 套,拼接螺栓 2000 套 2 本实用新型护栏解决上述技术问题所采用的技术方案是:该护栏板其特征在于板体采用高分子量的PVC 材料,在生产中无需防腐、喷涂等处理,真正实现绿色环保,同时由于PVC 材料成本大大低于钢材,其综合成本低;该护栏板机械结构呈 M 形,在板体中设置有与板体沿展方向平 行的加强孔,加强孔中热熔包覆玻璃纤维作为加强筋,同时在板体上部为加强抗冲击强度,在凸起部位设置有两排加强孔和加强筋。 PVC 高速公路新型防撞护栏与现有技术相比,具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点 栏板的宽度 310MM,厚度:3MM、4MM。 1 吨护栏板可铺:3MM 厚的80 米,4MM 厚的61 米 。 篇二:护栏设置规范细则 一,路侧波形梁防护栏的设置 1、设置路侧的波形梁护栏,按防撞等级可分为 A 级和 S 级.S级护栏属于加强型,适合于路侧特别危险的路段使用.S 级护栏的立柱中心间距为 2m 。 2、路侧波形梁护栏的横断布设,不应使护栏面侵入公路建筑限界以内,并不得使护栏立柱外侧的侧向土压力明显减小.立柱外边缘到路肩边缘的最小距离规定为:当土路肩宽度为75cm 时,不应小于25cm ;当土路肩宽度为 50cm 时,不应小于14cm , 3、路侧护栏端头的设置:路侧波形梁护栏的起,讫点应进行 3 端头处理.路侧护栏的端头可以设计成地锚式或圆头式.逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段,顺行车方向的下...
