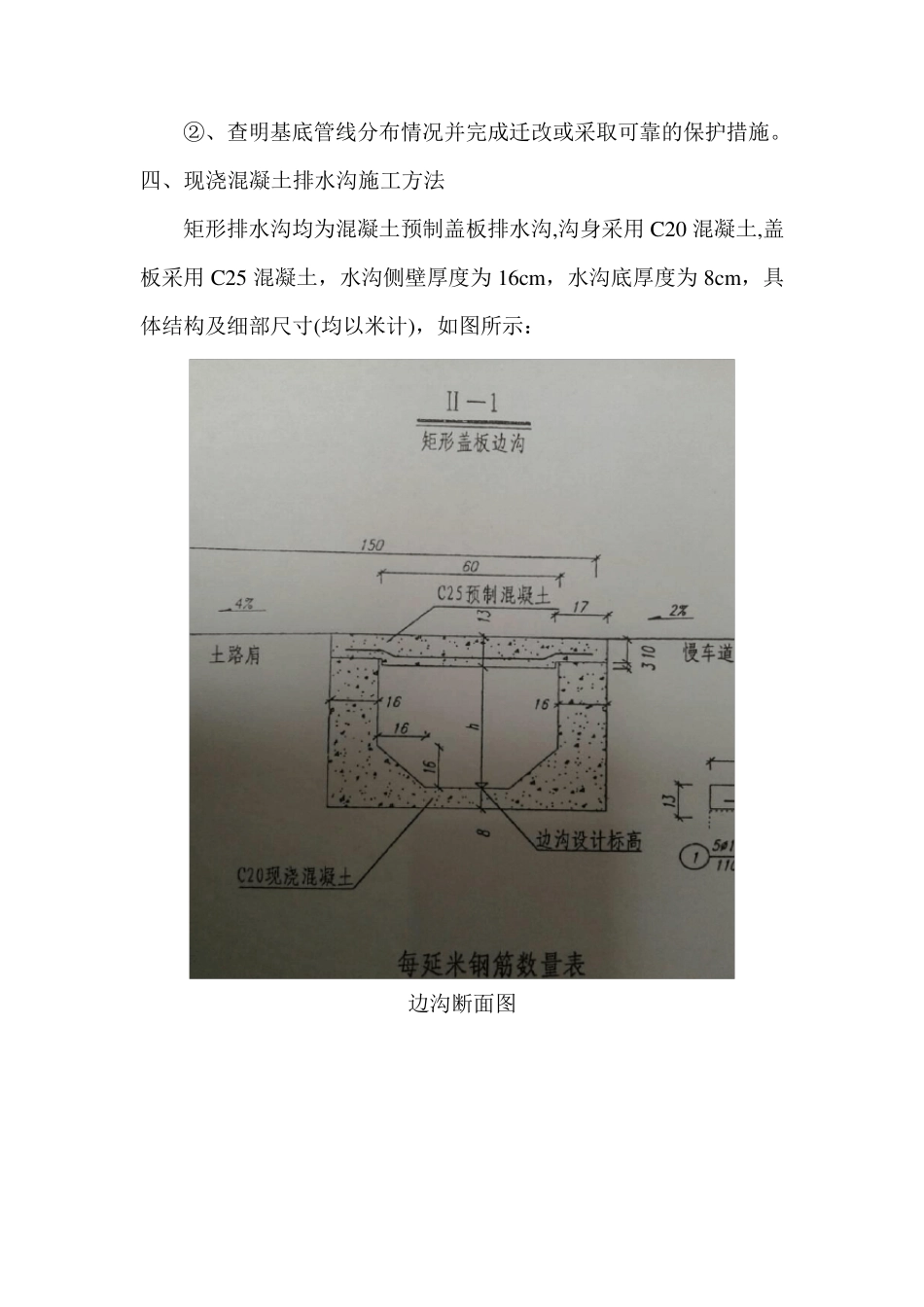

混凝土排水沟及盖板施工技术方案 一、工程简介 我标段共有矩形边沟5745 米，均设在五十铺大街左右侧,结构形式为宽60cm ＊高120cm 混凝土现浇，其中沟身混凝土强度为C20（总方量2832m 3)，盖板混凝土强度为C25（总方量671m 3)。 二、施工工艺及流程 ①、矩形排水沟施工工艺及流程 施工工艺见图1-1 所示： 图1—1 矩形排水沟施工工艺流程 ②、沟盖板预制安装施工工艺及流程 施工工艺见图1-2 所示： 图1—2 盖板制作安装工艺流程 三、施工准备 施工准备 场地硬化找平 模板制安 覆盖养生 验收 钢筋制安 混凝土浇注 取板安装 施工准备 测量放线 沟槽开挖、报验 混凝土浇筑 设置沉降缝 混凝土养护 安装盖板 验收 (1）技术准备 ①技术主管组织有关人员进行图纸会审,复核设计图及工程数量，根据设计资料认真做好导线复测工作和水准复测工作. ②根据控制测量结果放出水沟中桩及边桩，每 25 米做一个高程控制桩,标记沟槽开挖深度。 ③对所有参加施工人员进行施工安全交底和技术交底。 (2)试验准备 ①水泥混凝土应有标养试块和现场同条件准养护试块. ②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工. （3)材料准备 矩形排水沟沟身所用材料为普通水泥混凝土,砂石水泥等原材应及时进场. 盖板为 C25 钢筋混凝土盖板，盖板长60cm ，宽92cm ，厚13cm ,钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，，检测不合格的材料及时清除出场。 （4）机械准备 设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育. （5)现场准备 ①、作好施工现场的“三通一平”工作，保证进场后可立即投入施工. ②、查明基底管线分布情况并完成迁改或采取可靠的保护措施。 四、现浇混凝土排水沟施工方法 矩形排水沟均为混凝土预制盖板排水沟,沟身采用 C20 混凝土,盖板采用 C25 混凝土，水沟侧壁厚度为 16cm ，水沟底厚度为 8cm ，具体结构及细部尺寸(均以米计)，如图所示： 边沟断面图 盖板平面图 （1）沟槽开挖 排水沟分段施工，分段放样,每25 米一段放出水沟边桩及中桩，中桩桩顶标记开挖深度,现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10～15cm 时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。 (2)清底报验 基槽开挖完毕后，...
