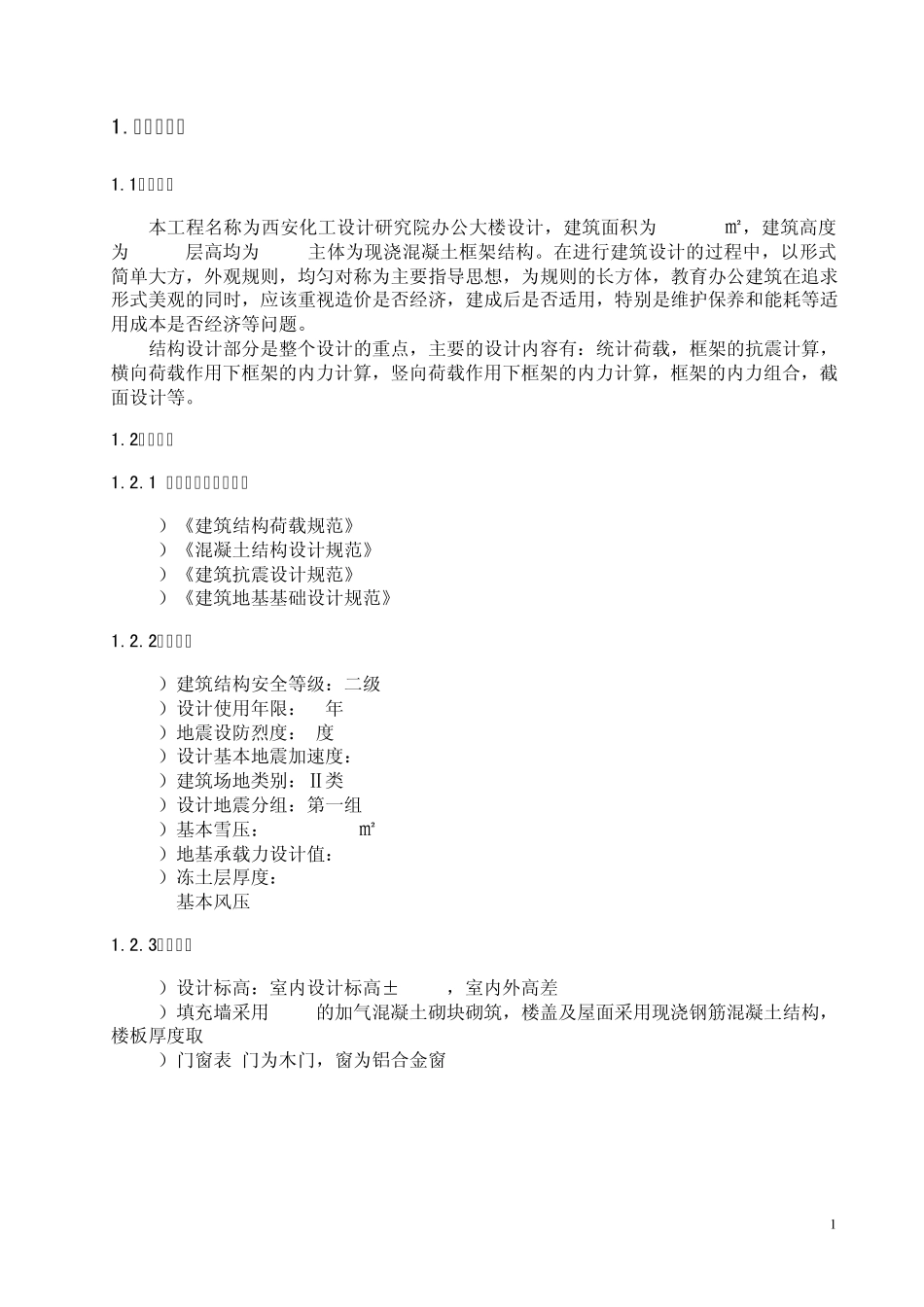

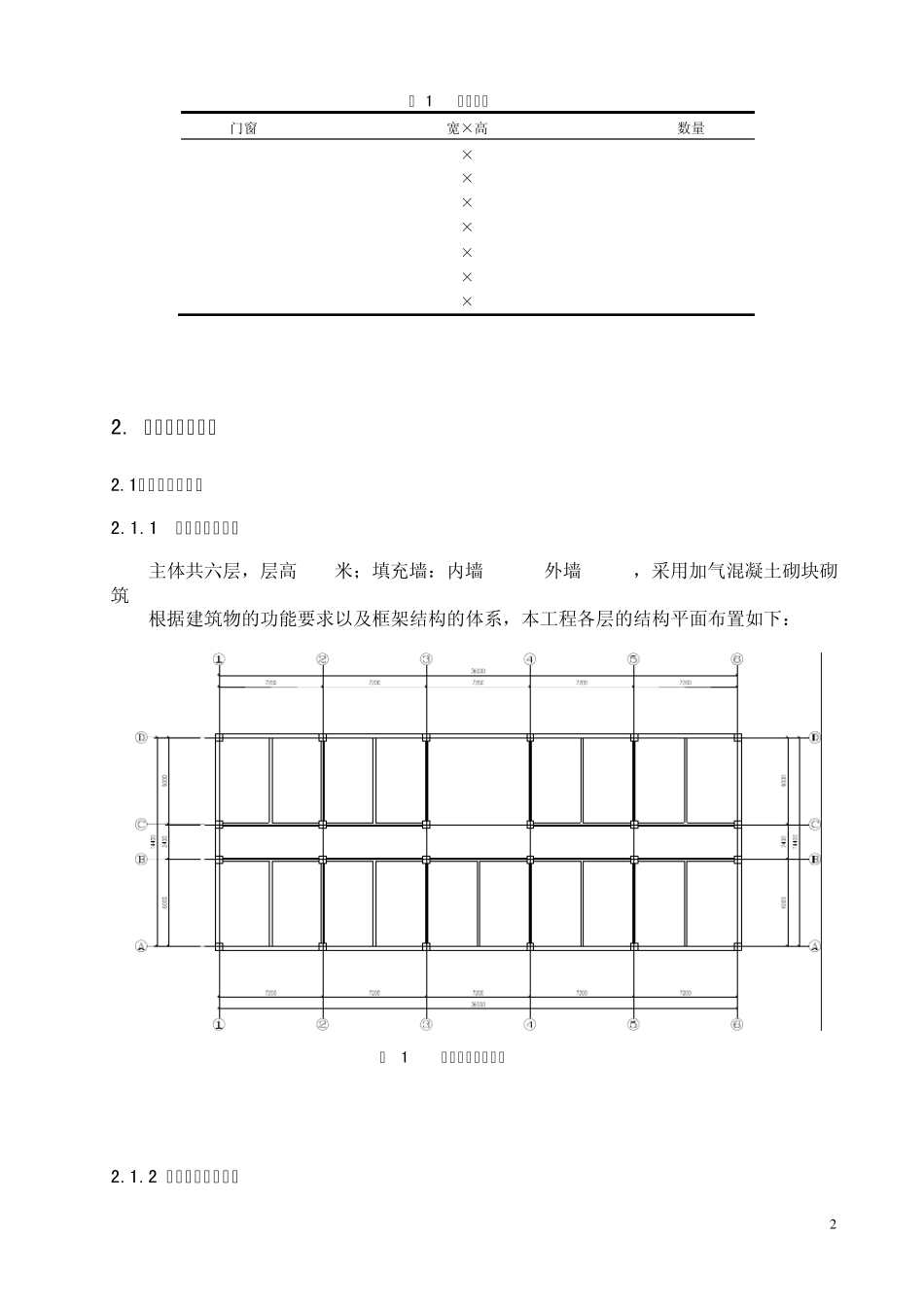

1 1.设计总说明 1.1工程概况 本工程名称为西安化工设计研究院办公大楼设计，建筑面积为3150.48㎡，建筑高度为22.6m,层高均为3.6m,主体为现浇混凝土框架结构。在进行建筑设计的过程中，以形式简单大方，外观规则，均匀对称为主要指导思想，为规则的长方体，教育办公建筑在追求形式美观的同时，应该重视造价是否经济，建成后是否适用，特别是维护保养和能耗等适用成本是否经济等问题。 结构设计部分是整个设计的重点，主要的设计内容有：统计荷载，框架的抗震计算，横向荷载作用下框架的内力计算，竖向荷载作用下框架的内力计算，框架的内力组合，截面设计等。 1.2设计资料 1.2.1 设计依据的国家规范 1）《建筑结构荷载规范》GB50009 2）《混凝土结构设计规范》GB50010 3）《建筑抗震设计规范》GB50011 4）《建筑地基基础设计规范》GB50007 1.2.2自然条件 1）建筑结构安全等级：二级 2）设计使用年限：50年 3）地震设防烈度：8度 4）设计基本地震加速度：0.20g 5）建筑场地类别：Ⅱ类 6）设计地震分组：第一组 7）基本雪压：s0=0.25KN/㎡ 8）地基承载力设计值：fak=160Kpa 9）冻土层厚度：0.45m 10)基本风压: 0.35KN/m 1.2.3工程做法 1）设计标高：室内设计标高±0.000，室内外高差0.5m 2）填充墙采用200mm的加气混凝土砌块砌筑，楼盖及屋面采用现浇钢筋混凝土结构，楼板厚度取120mm. 3）门窗表(门为木门，窗为铝合金窗) 2 表 1 门窗列表 门窗 宽×高 数量 C1 2000mm×1800mm 78 C2 1200mm×1800mm 6 M1 1400mm×2100mm 54 M2 1000mm×2100mm 16 M3 1200mm×2100mm 2 M4 1800mm×2400mm 2 M5 1800mm×2400mm 1 2. 结构设计计算书 2.1．结构平面布置 2.1.1 结构平面布置图 主体共六层，层高 3.6米；填充墙：内墙 200mm,外墙 250mm，采用加气混凝土砌块砌筑. 根据建筑物的功能要求以及框架结构的体系，本工程各层的结构平面布置如下： 图 1 标准层平面布置图 2.1.2 框架梁柱截面确定 3 1）框架梁截面尺寸估算 梁的截面尺寸估算时一般取跨度的1/8～1/12，宽度取梁高的1/2～1/3 横向框架梁 AB跨，跨度l=6m， h=750mm~500mm, 梁高取700mm， b=350mm~233mm, b=300mm BC跨， 跨度2.4m， h=600mm b=300mm CD跨同AB跨 纵向框架梁 A轴 跨度7米， h=900mm~600mm h=700mm,b=300mm BCD轴同A轴 横向次梁 h=600mm b=300mm 表 2 梁截面尺寸（㎜）及各层混凝土强度...
