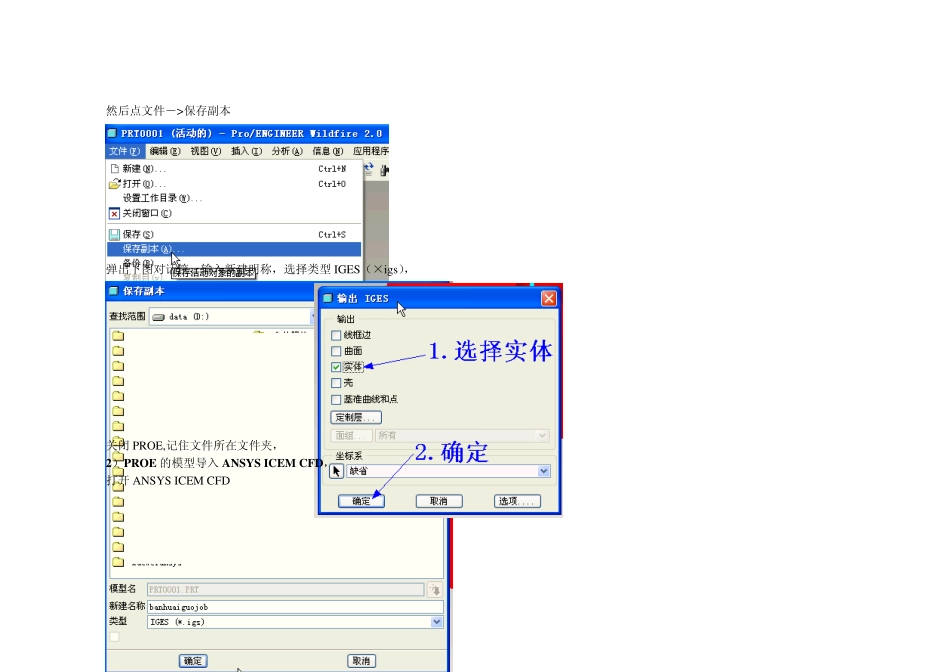

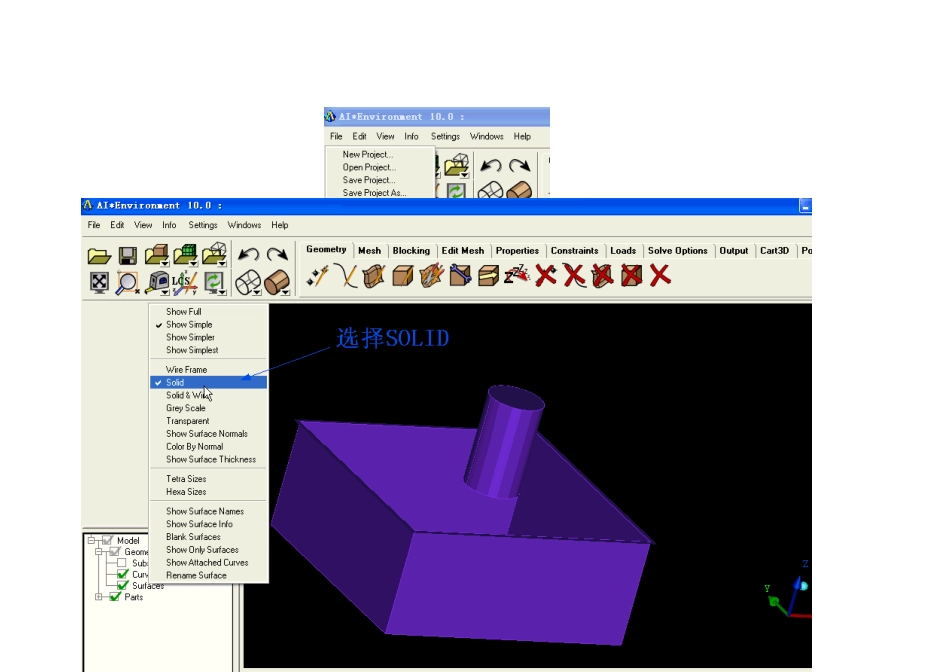

关于PROE、ANSYS, ANSYS-ICEM CFD, ANSYS WORKBENCH,ANSYS-CFX,(均 10.0)的相互模型导入的若干问题研究总结 ***************大学 ****力学热学电磁学专业 ***********人 前言: 最近对 ANSYS 的所以产品感兴趣,对 ANSYS, ANSYS-ICEM CFD, ANSYS WORKBENCH,ANSYS-CFX,的模型导入 最近学习 ANSYS 系列产品,我将我得学习心得贡献给大家,欢迎大家一起交流,我的 Email:banhu aigu ojob@163.com, ***************************************************************************************************************** 1.ANSYS-CFD,是一个前处理工具,他的建模功能不如 ANSYS WORKBENCH,甚至我个人认为不如 ANSYS(不可以有命令流),但是 ANSYS WORKBENCH 不如 PROE 好使,我的做法是,用 PROE 建立模型,用 CFD 划分网格,在再 ANSYS 中求解结构问题,在 ANSYS-CFX 求解流体,划分的思想主要是,通过分块,关于具体方法在 HELP->TUTORIAL MANNUAL->CFD Tu torials->学习了这里面的例子后我想你应该对在 CFD 划分网格和建立模型就知道了。 2.关于模型导入, 1)用 PROE 生成 ANSY S 都可以接受的几何模型, 先在 PROE 中建立模型,如下图所示 然后点文件->保存副本 弹出下图对话筐,输入新建明称,选择类型IGES(×igs), 关闭 PROE,记住文件所在文件夹, 2)PROE 的模型导入ANSY S ICEM CFD, 打开 ANSYS ICEM CFD 指向你刚才生成的文件, 然后模型就出现了, 2)ANSY S 中导入 PROE 模型 3)ANSY S 模型导入到ANSY S CFX 中, 在ANSYS 的命令流筐中输入: 这时在你的的ANSYS 的工作目录下生成了一个 ban hu aigu o .cdb 文件 打开 ANSYS CFX 的前出理界面: 最终结果: 4)CFD 模型导入 cfx , 打开ANSY SCFX 5)CFX 模型导入 ANSY S, 结论: ANSY S 1.该方法在PROE 野火版ANSY S 系列产品10.0 中通过测试, 2.本人不怎么谦虚,因此有点小小的成绩愿意和大家共享! 3.希望斑竹加点分! *******************************待续*******************************
