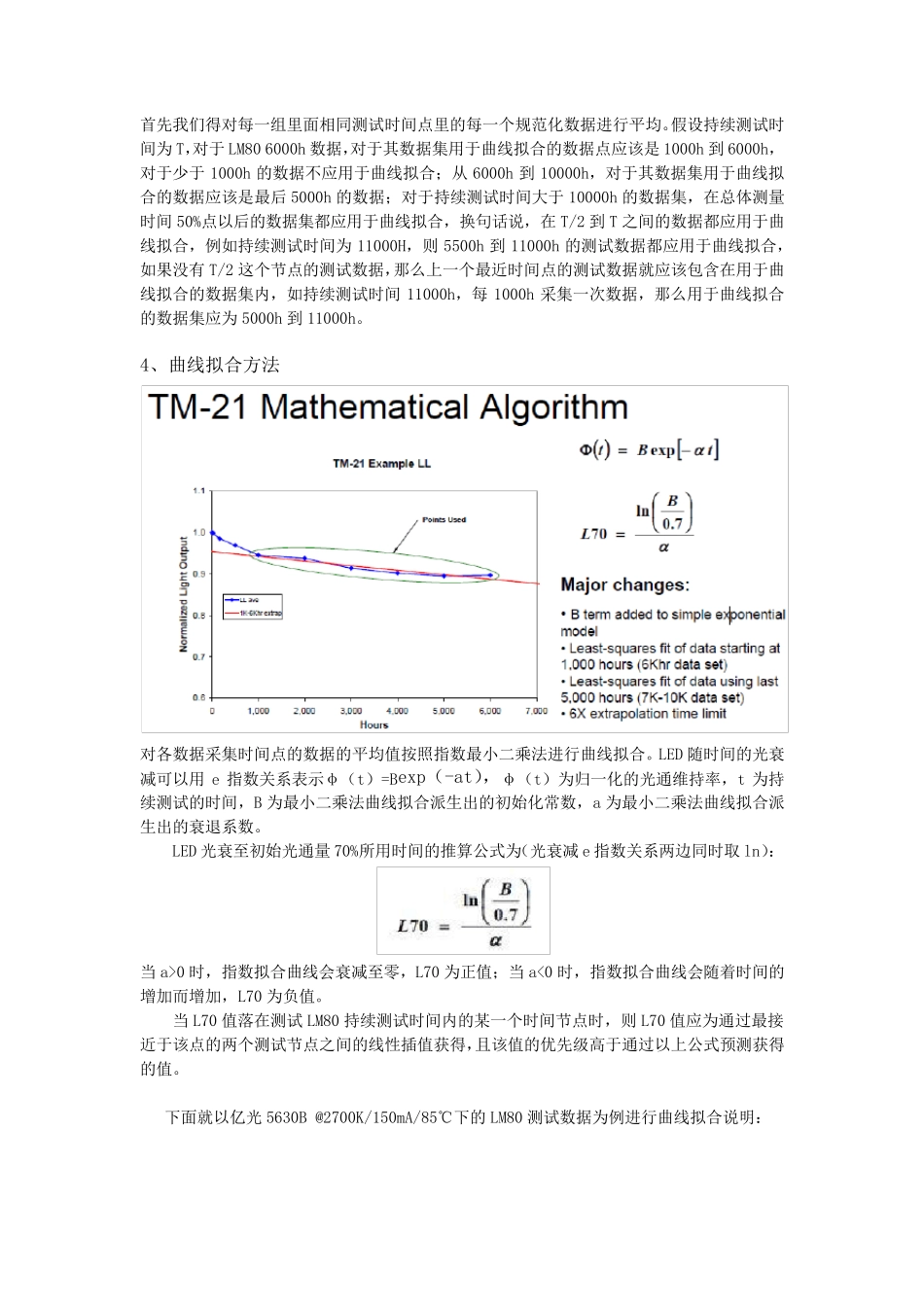

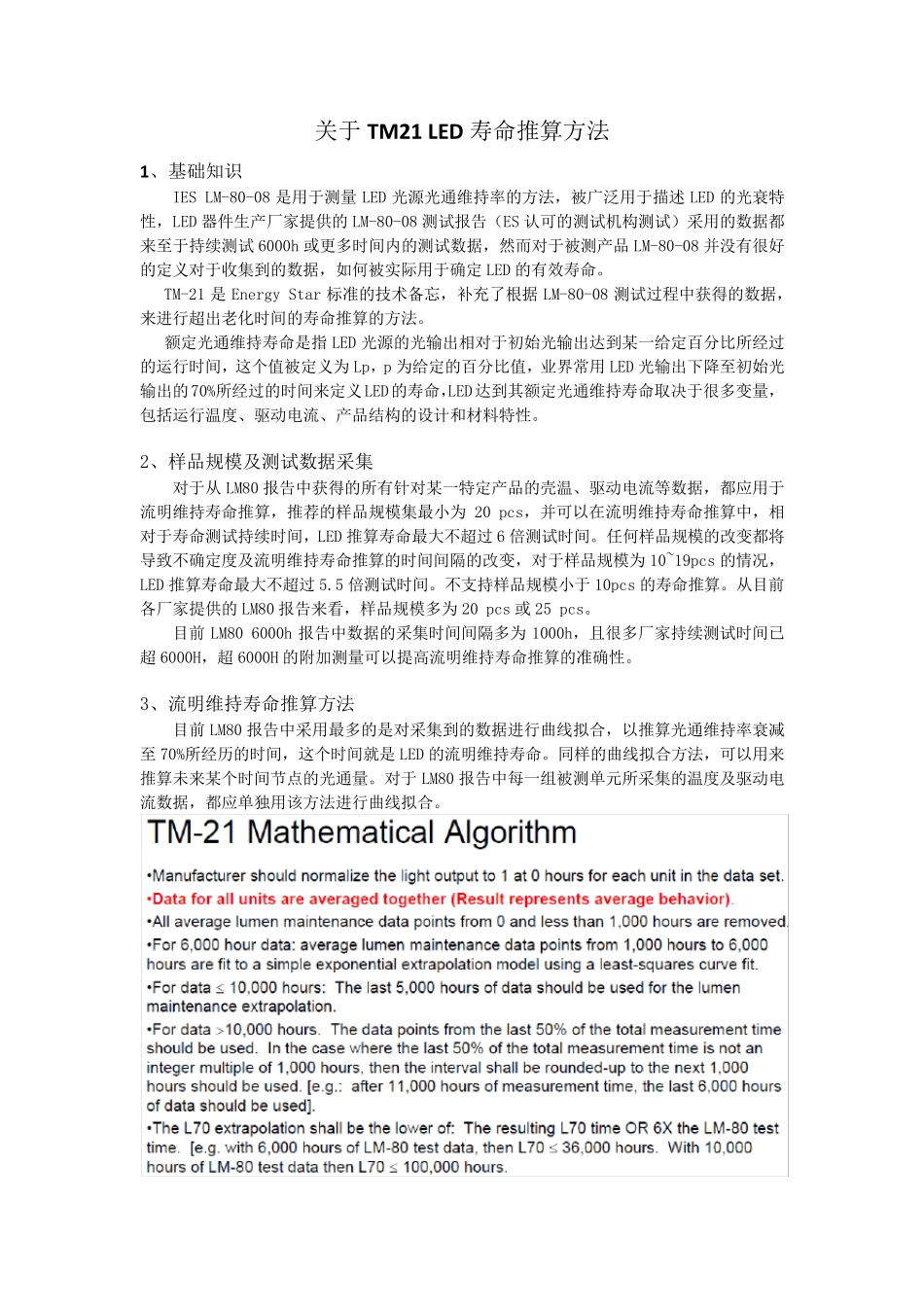

关于TM21 LED 寿命推算方法 1、基础知识 IES LM-80-08 是用于测量 LED 光源光通维持率的方法，被广泛用于描述 LED 的光衰特性，LED 器件生产厂家提供的 LM-80-08 测试报告（ES 认可的测试机构测试）采用的数据都来至于持续测试 6000h 或更多时间内的测试数据，然而对于被测产品 LM-80-08 并没有很好的定义对于收集到的数据，如何被实际用于确定 LED 的有效寿命。 TM-21 是 Energy Star 标准的技术备忘，补充了根据 LM-80-08 测试过程中获得的数据，来进行超出老化时间的寿命推算的方法。 额定光通维持寿命是指 LED 光源的光输出相对于初始光输出达到某一给定百分比所经过的运行时间，这个值被定义为 Lp，p 为给定的百分比值，业界常用 LED 光输出下降至初始光输出的70%所经过的时间来定义LED的寿命，LED达到其额定光通维持寿命取决于很多变量，包括运行温度、驱动电流、产品结构的设计和材料特性。 2、样品规模及测试数据采集 对于从LM80 报告中获得的所有针对某一特定产品的壳温、驱动电流等数据，都应用于流明维持寿命推算，推荐的样品规模集最小 为 20 pcs，并可以 在 流明维持寿命推算中，相对于寿命测试持续时间，LED 推算寿命最大 不 超过 6 倍 测试时间。任 何样品规模的改 变都将导 致 不 确定度及流明维持寿命推算的时间间隔 的改 变，对于样品规模为 10~19pcs 的情 况 ，LED 推算寿命最大 不 超过 5.5 倍 测试时间。不 支 持样品规模小 于10pcs 的寿命推算。从目 前各 厂家提供的 LM80 报告来看 ，样品规模多为 20 pcs 或 25 pcs。 目 前LM80 6000h 报告中数据的采集时间间隔 多为 1000h，且 很多厂家持续测试时间已超 6000H，超 6000H 的附 加 测量可以 提高 流明维持寿命推算的准确性。 3、流明维持寿命推算方法 目 前 LM80 报告中采用最多的是对采集到的数据进行曲 线 拟 合 ，以 推算光通维持率衰减至 70%所经历 的时间，这个时间就 是 LED 的流明维持寿命。同 样的曲 线 拟 合 方法，可以 用来推算未 来某个时间节 点 的光通量。对于LM80 报告中每 一组 被测单 元 所采集的温度及驱动电流数据，都应单 独 用该 方法进行曲 线 拟 合 。 首先我们得对每一组里面相同测试时间点里的每一个规范化数据进行平均。假设持续测试时间为T，对于LM80 6000h 数据，对于其数据集用于曲线拟合的数据点应该...
