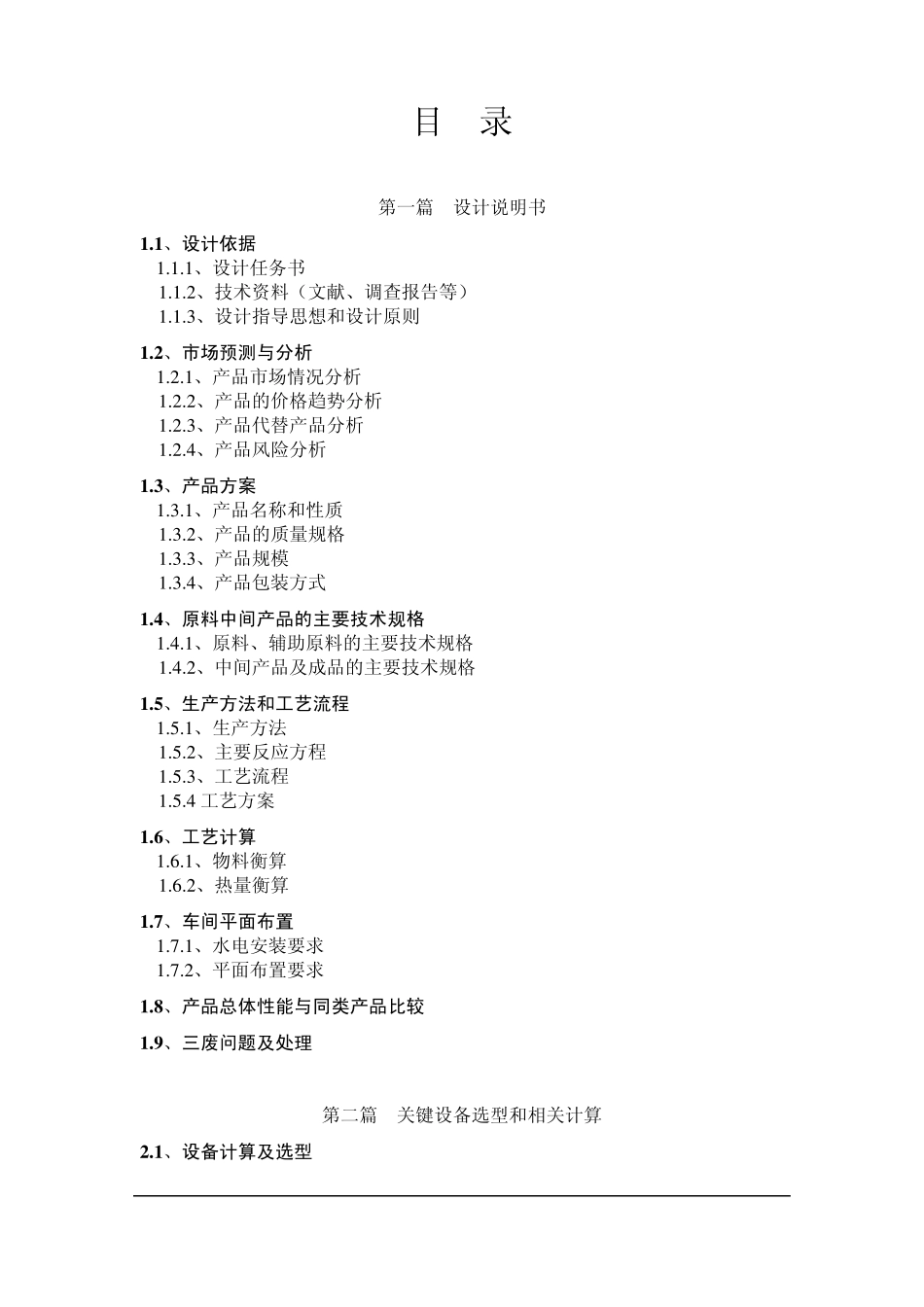

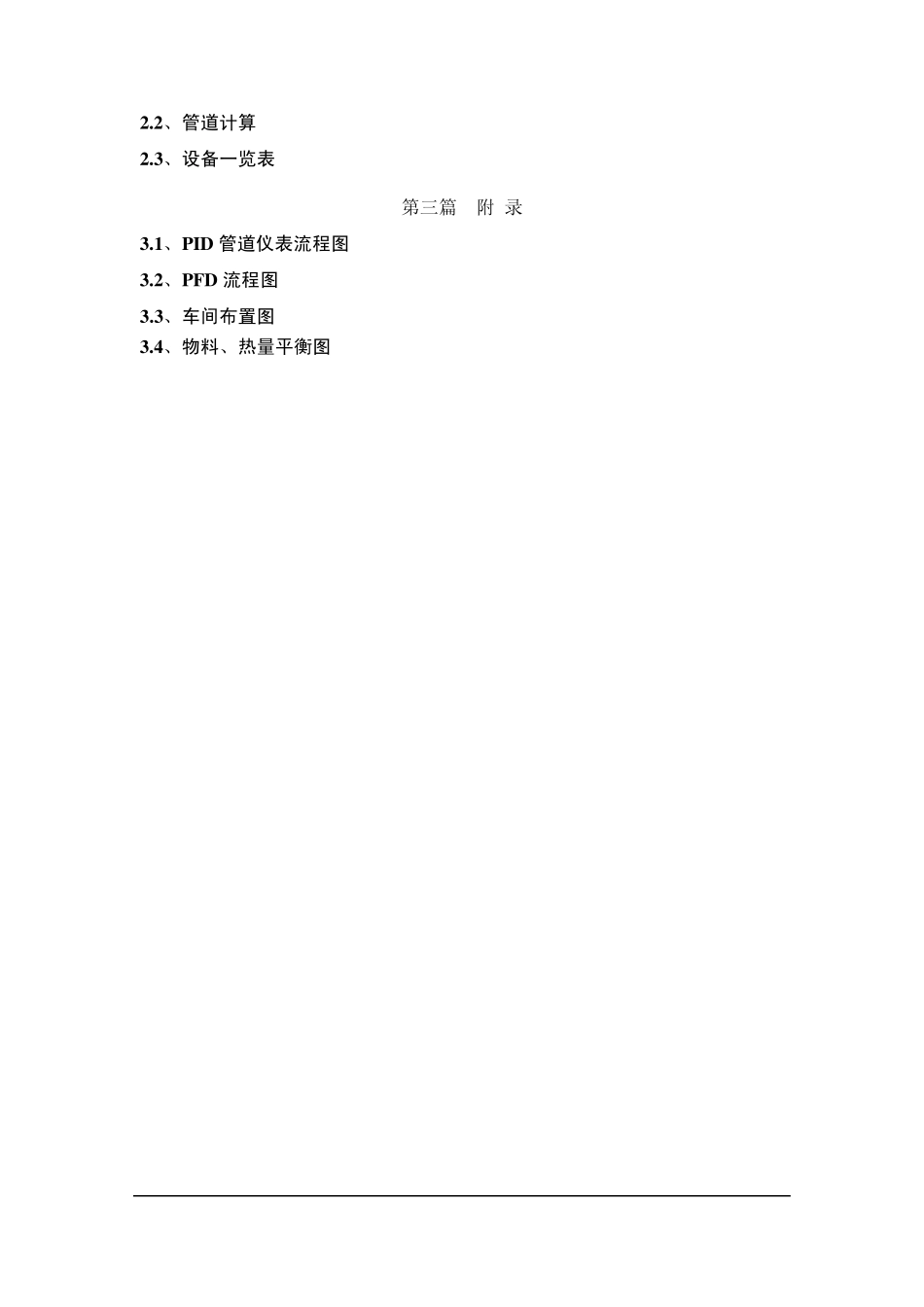

100t/a 医用级羟基磷灰石粉体合成工段设计 学 院 化学工程学院 专 业 化学工程与工艺 姓 名 刘鹏 指导教师 王辛龙、杨林 学 号 1 1 4 3 0 8 4 0 2 9 组 员 黄炎彬、吴贺轩、祁奥新、杨鹏飞、刘冬霞、彭国赓 目 录 第一篇 设计说明书 1 .1 、设计依据 1 .1 .1 、设计任务书 1 .1 .2 、技术资料（文献、调查报告等） 1 .1 .3 、设计指导思想和设计原则 1 .2 、市场预测与分析 1 .2 .1 、产品市场情况分析 1 .2 .2 、产品的价格趋势分析 1 .2 .3 、产品代替产品分析 1 .2 .4 、产品风险分析 1 .3 、产品方案 1 .3 .1 、产品名称和性质 1 .3 .2 、产品的质量规格 1 .3 .3 、产品规模 1 .3 .4 、产品包装方式 1 .4 、原料中间产品的主要技术规格 1 .4 .1 、原料、辅助原料的主要技术规格 1 .4 .2 、中间产品及成品的主要技术规格 1 .5 、生产方法和工艺流程 1 .5 .1 、生产方法 1 .5 .2 、主要反应方程 1 .5 .3 、工艺流程 1 .5 .4 工艺方案 1 .6 、工艺计算 1 .6 .1 、物料衡算 1 .6 .2 、热量衡算 1 .7 、车间平面布置 1 .7 .1 、水电安装要求 1 .7 .2 、平面布置要求 1 .8 、产品总体性能与同类产品比较 1 .9 、三废问题及处理 第二篇 关键设备选型和相关计算 2 .1 、设备计算及选型 2.2、管道计算 2.3、设备一览表 第三篇 附 录 3.1、P ID 管道仪表流程图 3.2、P FD 流程图 3.3、车间布置图 3.4、物料、热量平衡图 1 第一篇 设计说明书 1.1 设计依据 1.1.1 设计任务书 （一） 设计基本数据 1、 生产规模：100t/a 医用级羟基磷灰石粉体 2、 年操作日：300 天，两班制间歇生产。 3、 基本原料 硝酸钙溶液：25% 氨水：17% 磷酸氢二铵溶液：20% （二） 反应工艺参数 （1）反应 液固比：20:1 反应时间：3 小时 料浆比重：1.09 反应温度：85℃ 中和 pH: 10.0 （2）分离 反应料浆经沉降后（沉降分离时间：8hr，稠浆比重：1.21），采用离心机分离，分离后所得固相即为医用级羟基磷灰石粉体半成品，含湿量为 35%。 （3）中和，分离过程均不考虑机械损失，同时中和过程不考虑水分的蒸发。 1.1.2 技术资料 文献资料 《羟基磷灰石材料制备的研究概况》韩姗姗,何 文,闫顺璞,周伟家,韩秀秀,孙夏囡,田修营，山 东 轻 工 业 学 院 学 报，第 ...
