医院网络工程实施方案

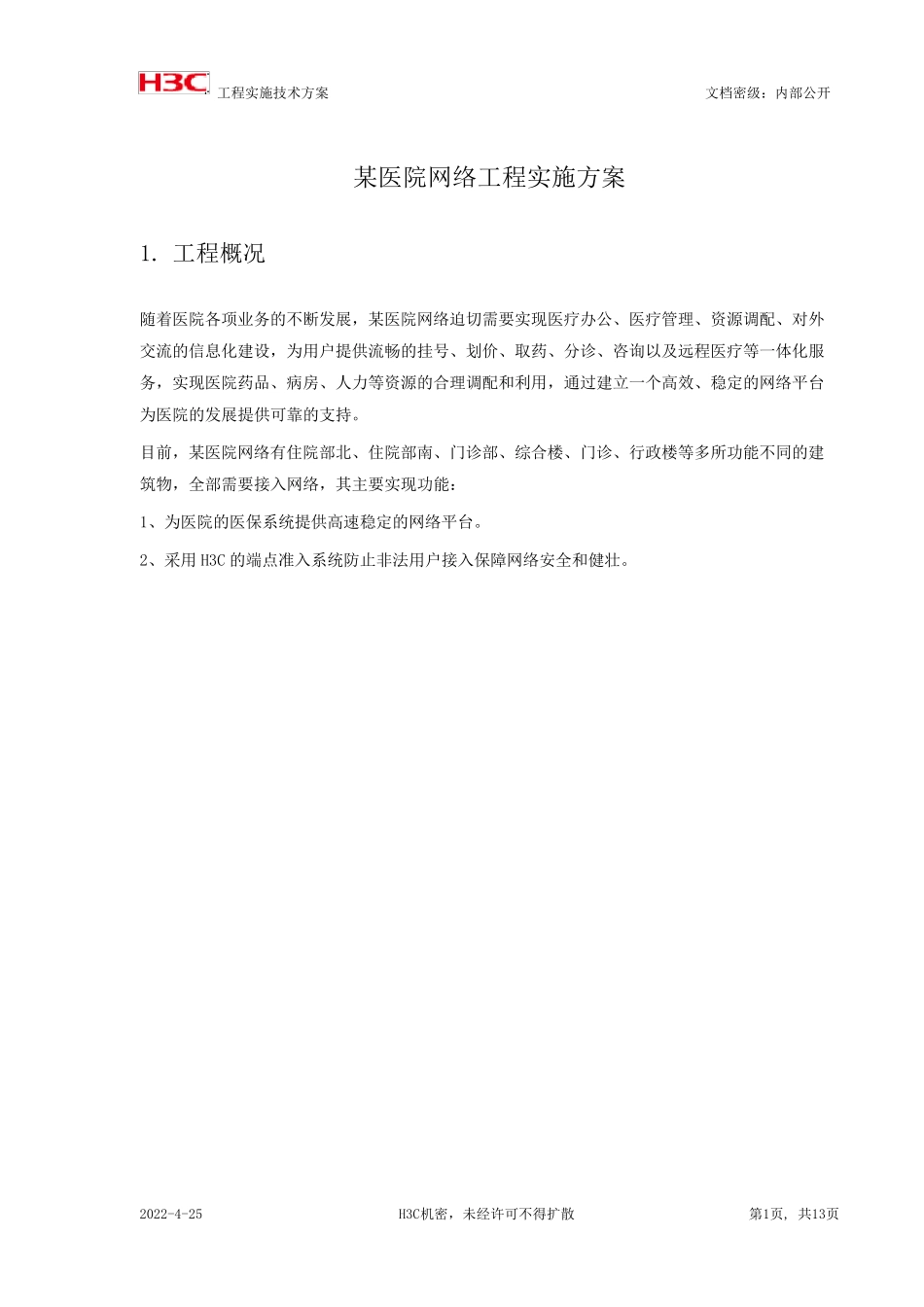

工程实施技术方案 文档密级：内部公开 2022-4-25 H3C机密，未经许可不得扩散 第1页, 共13页 某医院网络工程实施方案 1. 工程概况 随着医院各项业务的不断发展，某医院网络迫切需要实现医疗办公、医疗管理、资源调配、对外交流的信息化建设，为用户提供流畅的挂号、划价、取药、分诊、咨询以及远程医疗等一体化服务，实现医院药品、病房、人力等资源的合理调配和利用，通过建立一个高效、稳定的网络平台为医院的发展提供可靠的支持。 目前，某医院网络有住院部北、住院部南、门诊部、综合楼、门诊、行政楼等多所功能不同的建筑物，全部需要接入网络，其主要实现功能： 1、为医院的医保系统提供高速稳定的网络平台。 2、采用 H3C 的端点准入系统防止非法用户接入保障网络安全和健壮。 工程实施技术方案 文档密级：内部公开 2022-4-25 H3C机密，未经许可不得扩散 第2页, 共13页 2. 技术方案 2.1. 地址规划 设备命名表 设备类型 安装场所 设备命名 路由器 中心机房 RT_MSR3040 核心层交换机 中心机房 HX_S7506R_1 中心机房 HX_S7506R_2 汇聚层交换机 综合楼 HJ_ZHL_S7503 住院部南 HJ_ZYBnan_S7503 住院部北 HJ_ZYBbei_S7503 门诊部 HJ_MZB_S7503 中心机房 HJ_ZXJF_S7503 接入层交换机 综合楼3F JR_ZHL_S5100P_3F 综合楼7F JR_ZHL_S5100P_7F 综合楼11F JR_ZHL_S5100P_11F 综合楼15F JR_ZHL_S5100P_15F 住院部南3F JR_ZYBnan_S5100P_3F1 住院部南3F JR_ZYBnan_S5100P_3F2 住院部南3F JR_ZYBnan_S5100P_3F3 住院部北3F JR_ZYBbei_S5100P_3F1 住院部北3F JR_ZYBbei_S5100P_3F2 住院部北3F JR_ZYBbei_S5100P_3F3 门诊部3F JR_MZB_S5100P_3F1 干部病房3F JR_GBBF_S5100P_3F 制剂楼 JR_ZJL_S5100P24 工程实施技术方案 文档密级：内部公开 2022-4-25 H3C机密，未经许可不得扩散 第3页, 共13页 VLAN及IP地址规划 规划原则： 业务网IP地址为 10.A.B.0 ，掩码 255.255.255.0，网关地址10.A.B.254 设备互联地址段采用10.2.0.0，掩码255.255.255.0，并根据实际情况作子网划分，对于点对点链路采用30位掩码。汇聚交换机至接入交换机采用vlan1进行设备互联，掩码为255.255.255.0。 三层设备采用loopback地址进行管理，并作为ospf的routerID，地址段使用10.1.X.X，掩码为32位。 服务器IP 地址 刀片服务器地址段：10.0.0.0 掩码：255.255.255.0 网关：10.0.0.254；vrrp...
