千兆网线的制作方法与千兆水晶头的制作方法_(全程图解)

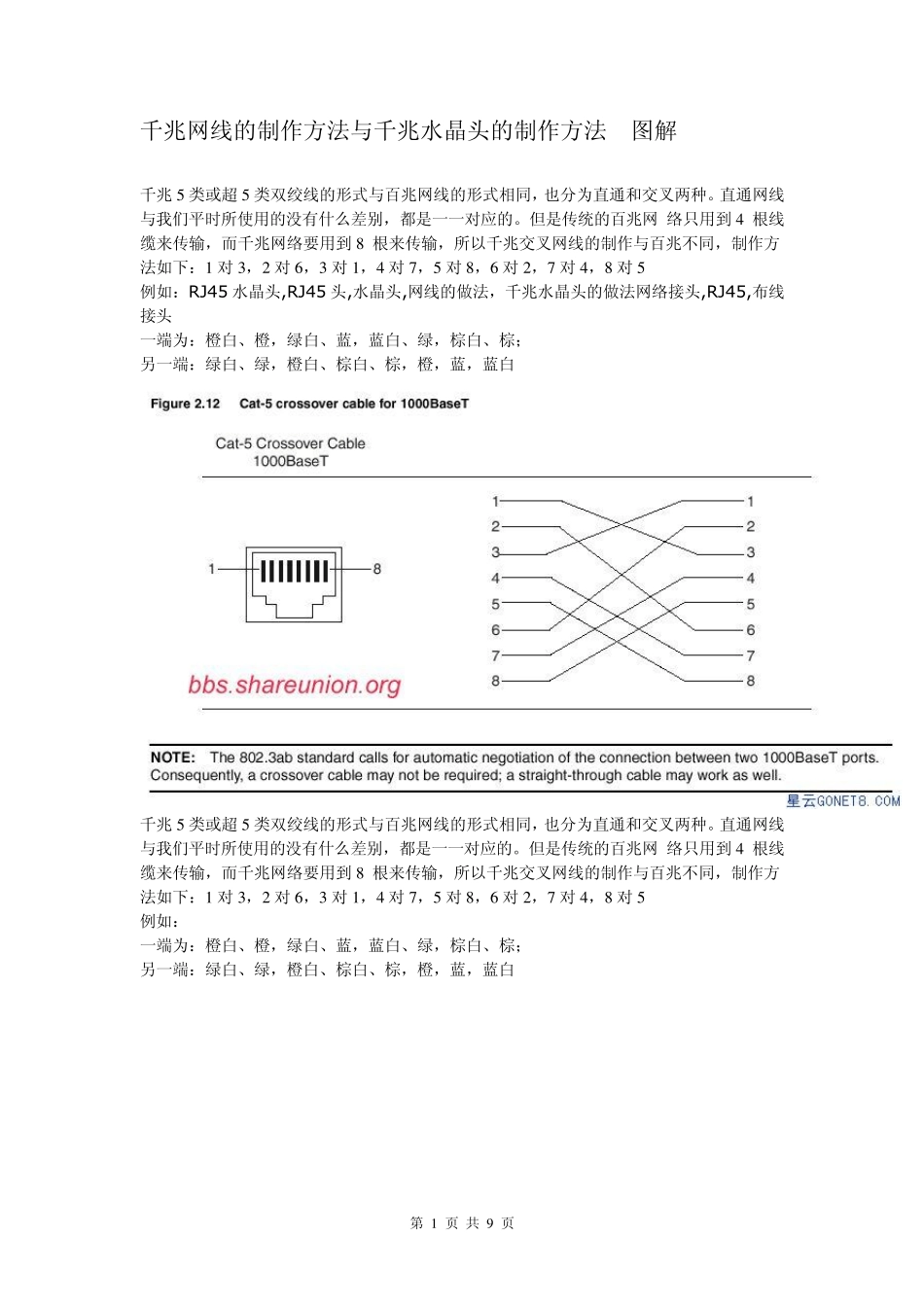

千兆网线的制作方法与千兆水晶头的制作方法_(全程图解)_第1页
1/9

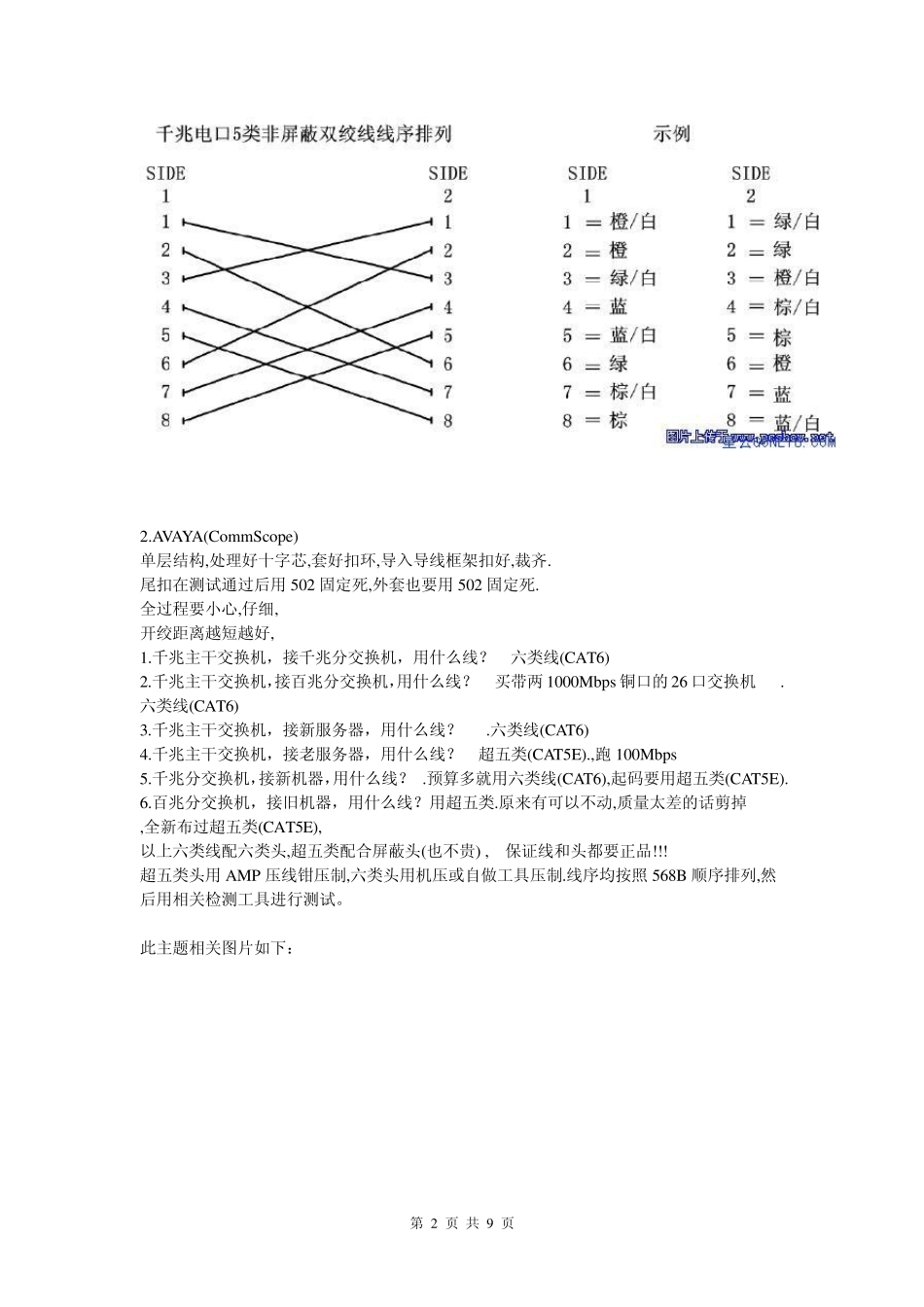

千兆网线的制作方法与千兆水晶头的制作方法_(全程图解)_第2页
2/9

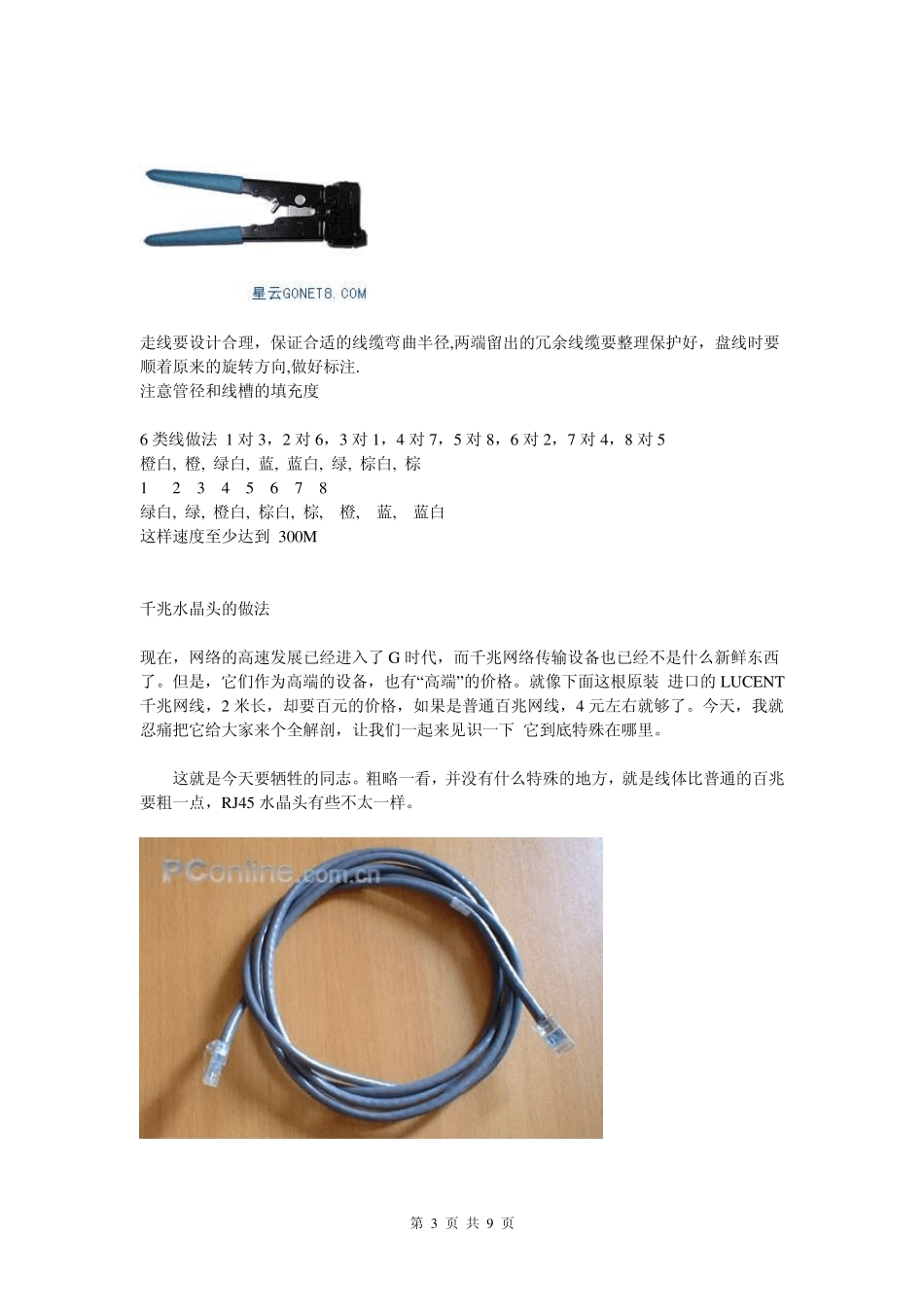

千兆网线的制作方法与千兆水晶头的制作方法_(全程图解)_第3页
3/9
第 1 页 共 9 页 千兆网线的制作方法与千兆水晶头的制作方法 (图解) 千兆5 类或超5 类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。但是传统的百兆网 络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:1 对3 ,2 对6 ,3 对1 ,4 对7 ,5 对8 ,6 对2 ,7 对4 ,8 对5 例如:R J45 水晶头,R J45 头,水晶头,网线的做法,千兆水晶头的做法网络接头,R J45,布线接头 一端为:橙白、橙,绿白、蓝,蓝白、绿,棕白、棕; 另一端:绿白、绿,橙白、棕白、棕,橙,蓝,蓝白 千兆5 类或超5 类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。但是传统的百兆网 络只用到4 根线缆来传输,而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:1 对3 ,2 对6 ,3 对1 ,4 对7 ,5 对8 ,6 对2 ,7 对4 ,8 对5 例如: 一端为:橙白、橙,绿白、蓝,蓝白、绿,棕白、棕; 另一端:绿白、绿,橙白、棕白、棕,橙,蓝,蓝白 第 2 页 共 9 页 2.AVAYA(CommScope) 单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐. 尾扣在测试通过后用 502 固定死,外套也要用 502 固定死. 全过程要小心,仔细, 开绞距离越短越好, 1.千兆主干交换机,接千兆分交换机,用什么线? 六类线(CAT6) 2.千兆主干交换机,接百兆分交换机,用什么线? 买带两 1000Mbps铜口的 26 口交换机 .六类线(CAT6) 3.千兆主干交换机,接新服务器,用什么线? .六类线(CAT6) 4.千兆主干交换机,接老服务器,用什么线? 超五类(CAT5E).,跑 100Mbps 5.千兆分交换机,接新机器,用什么线? .预算多就用六类线(CAT6),起码要用超五类(CAT5E). 6.百兆分交换机,接旧机器,用什么线?用超五类.原来有可以不动,质量太差的话剪掉 ,全新布过超五类(CAT5E), 以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!! 超五类头用 AMP 压线钳压制,六类头用机压或自做工具压制.线序均按照 568B 顺序排列,然后用相关检测工具进行测试。 此主题相关图片如下: 第 3 页 共 9 页 走线要设计合理,保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好,盘线...
