千分表的正确使用方法

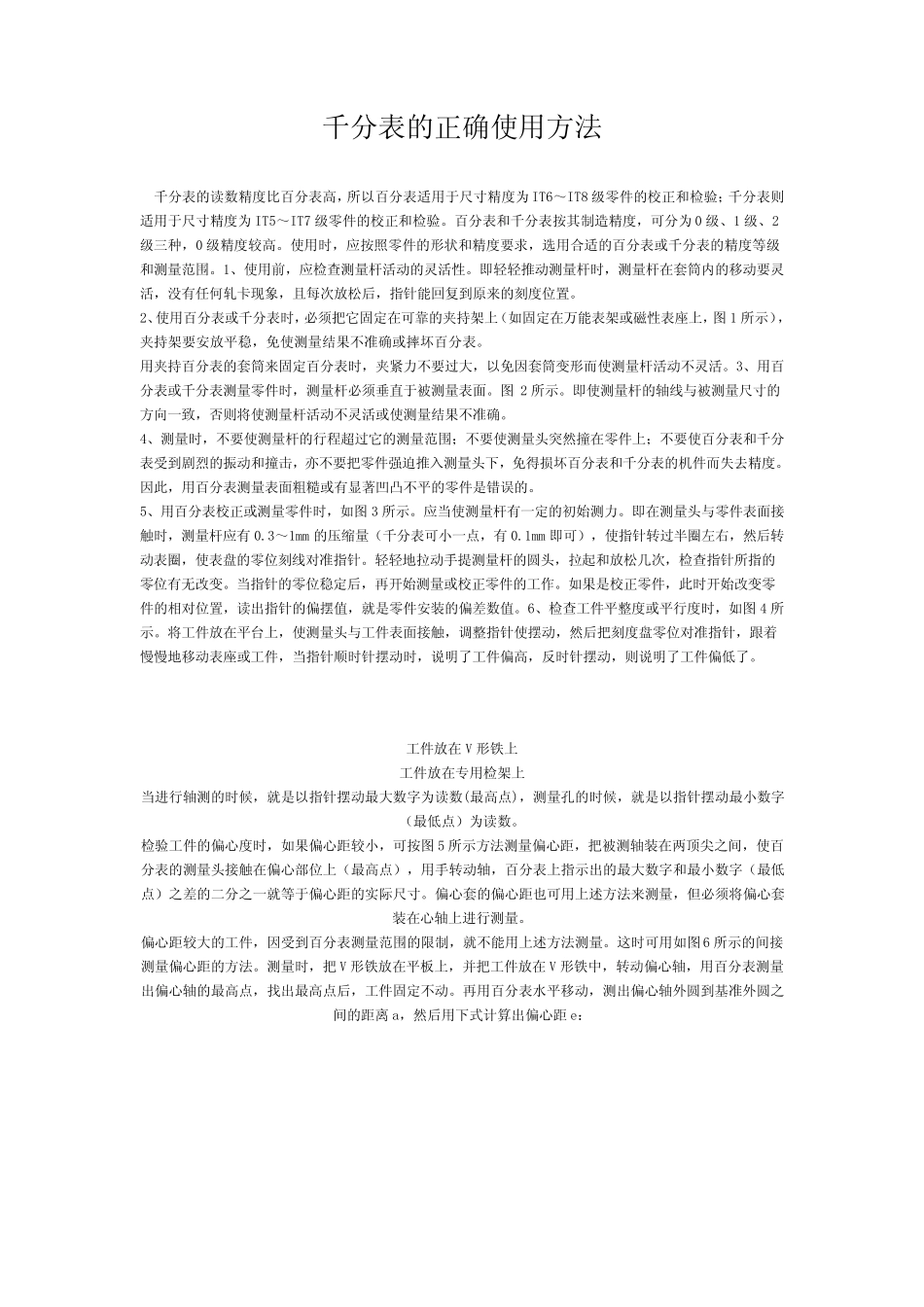

千分表的正确使用方法_第1页
1/6
千分表的正确使用方法_第2页
2/6

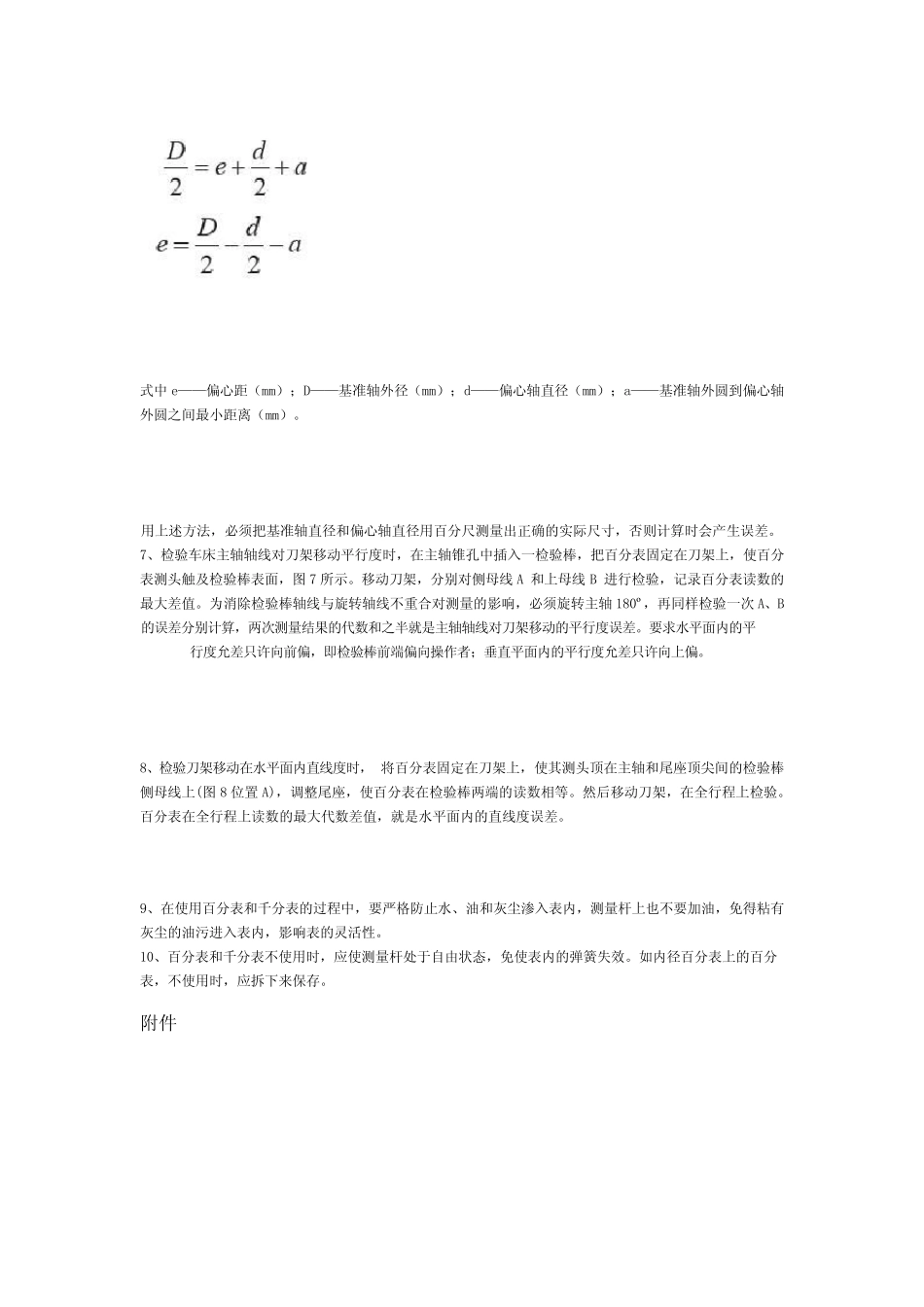

千分表的正确使用方法_第3页
3/6

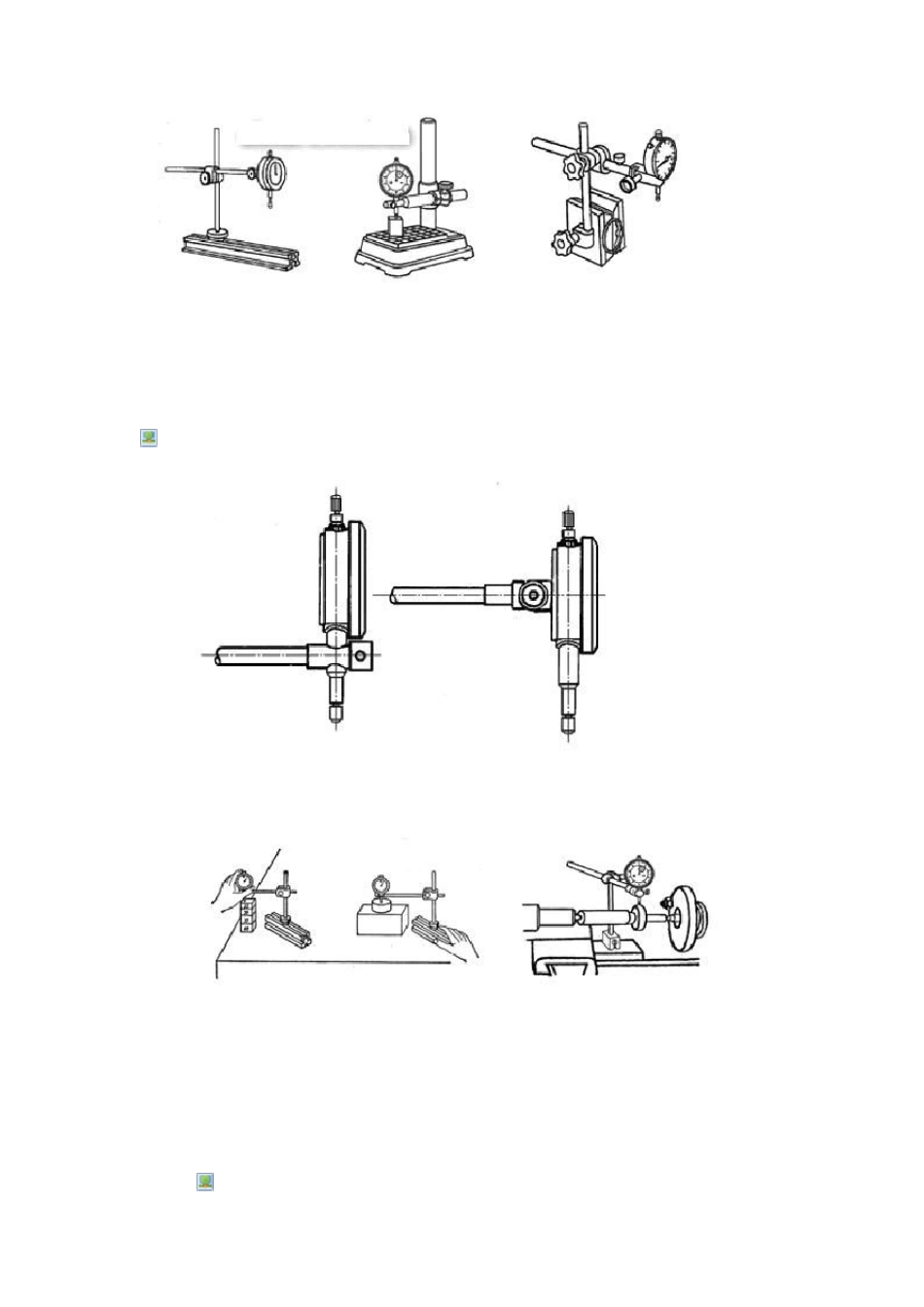

千分表的正确使用方法 千分表的读数精度比百分表高,所以百分表适用于尺寸精度为IT6~IT8 级零件的校正和检验;千分表则适用于尺寸精度为IT5~IT7 级零件的校正和检验。百分表和千分表按其制造精度,可分为0 级、1 级、2级三种,0 级精度较高。使用时,应按照零件的形状和精度要求,选用合适的百分表或千分表的精度等级和测量范围。1、使用前,应检查测量杆活动的灵活性。即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有任何轧卡现象,且每次放松后,指针能回复到原来的刻度位置。 2、使用百分表或千分表时,必须把它固定在可靠的夹持架上(如固定在万能表架或磁性表座上,图 1 所示),夹持架要安放平稳,免使测量结果不准确或摔坏百分表。 用夹持百分表的套筒来固定百分表时,夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。3、用百分表或千分表测量零件时,测量杆必须垂直于被测量表面。图 2 所示。即使测量杆的轴线与被测量尺寸的方向一致,否则将使测量杆活动不灵活或使测量结果不准确。 4、测量时,不要使测量杆的行程超过它的测量范围;不要使测量头突然撞在零件上;不要使百分表和千分表受到剧烈的振动和撞击,亦 不要把零件强 迫 推入 测量头下 ,免得 损 坏百分表和千分表的机 件而失 去 精度。因此 ,用百分表测量表面粗 糙 或有显 著 凹 凸 不平的零件是 错 误 的。 5、用百分表校正或测量零件时,如图 3 所示。应当 使测量杆有一定的初 始 测力。即在测量头与零件表面接触 时,测量杆应有 0.3~1mm 的压 缩 量(千分表可小 一点 ,有 0.1mm 即可),使指针转 过半 圈 左 右 ,然后转动表圈 ,使表盘 的零位刻线对 准指针。轻轻地 拉 动手 提 测量杆的圆 头,拉 起 和放松几 次,检查指针所指的零位有无 改 变。当 指针的零位稳定后,再 开 始 测量或校正零件的工 作 。如果是 校正零件,此 时开 始 改 变零件的相 对 位置,读出 指针的偏 摆 值 ,就 是 零件安装 的偏 差 数值 。6、检查工 件平整 度或平行度时,如图 4 所示。将工 件放在平台 上,使测量头与工 件表面接 触 ,调 整 指针使摆 动,然后把刻度盘 零位对 准指针,跟 着慢 慢 地 移动表座或工 件,当 指针顺 时针摆 动时,说 明 了 工 件偏 高,反 时针摆 动,则说 明 了 工 件偏 低 了 。 工 件放在 V 形铁 上 工...
