旧码头拆除施工技术方案

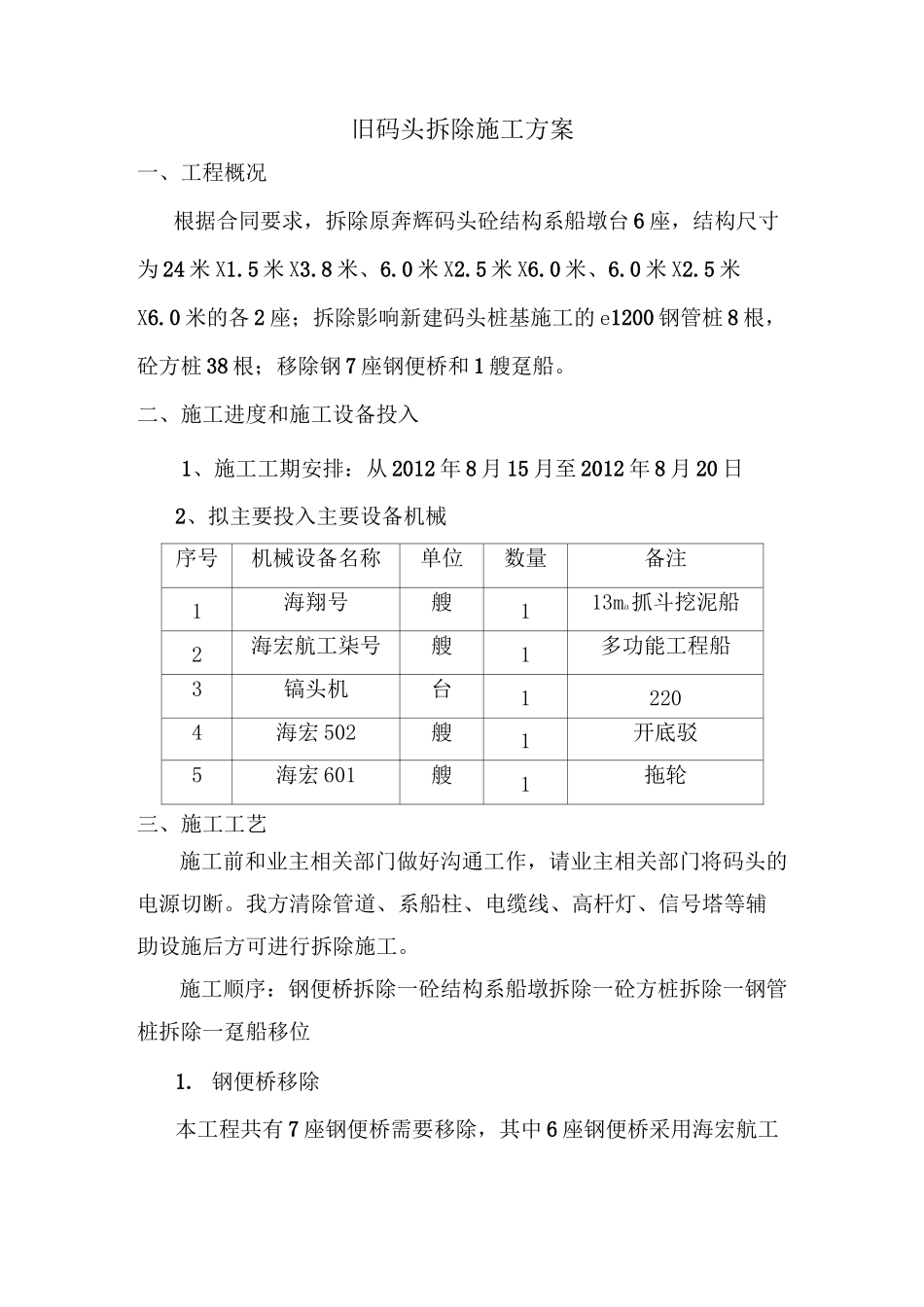

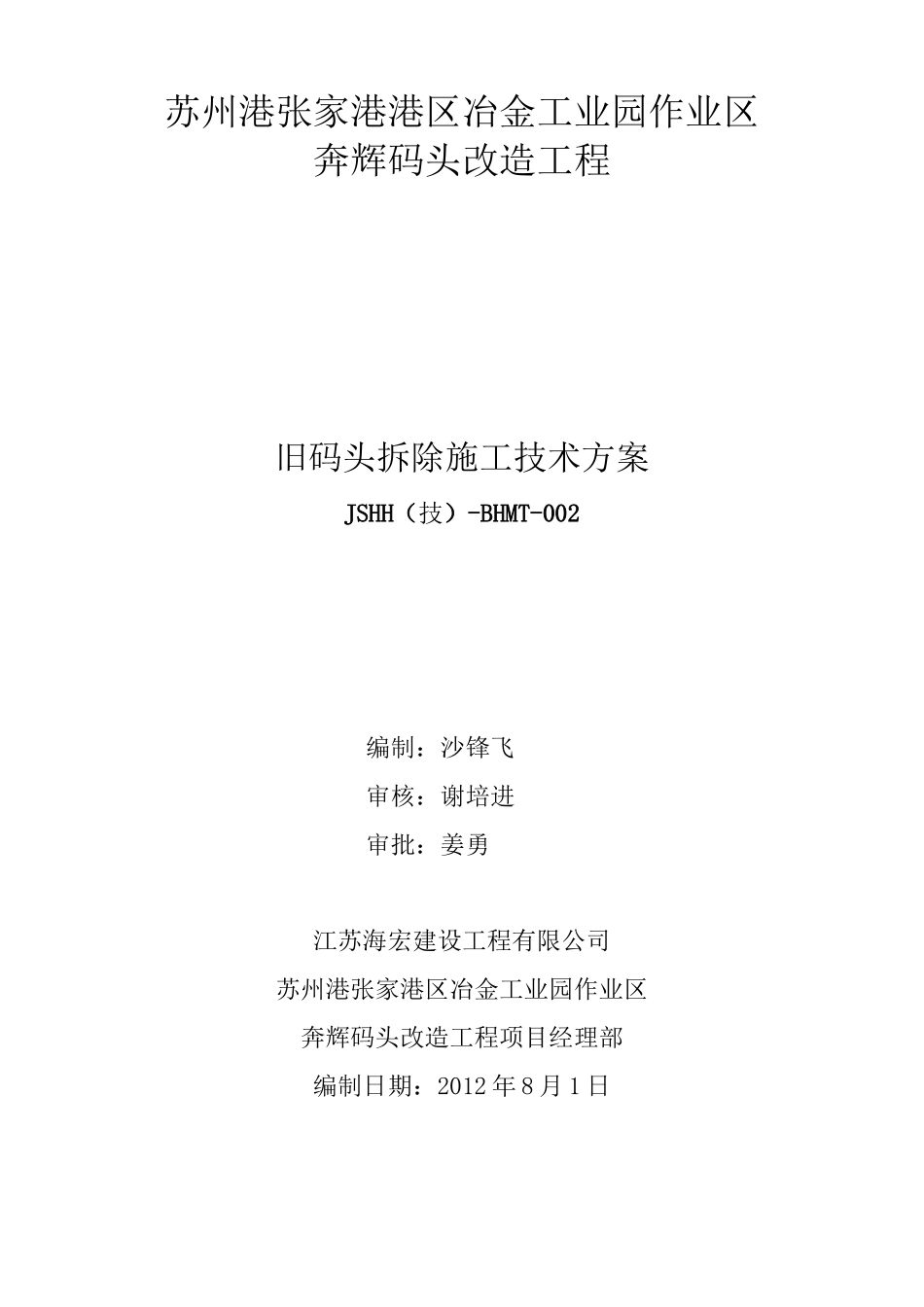

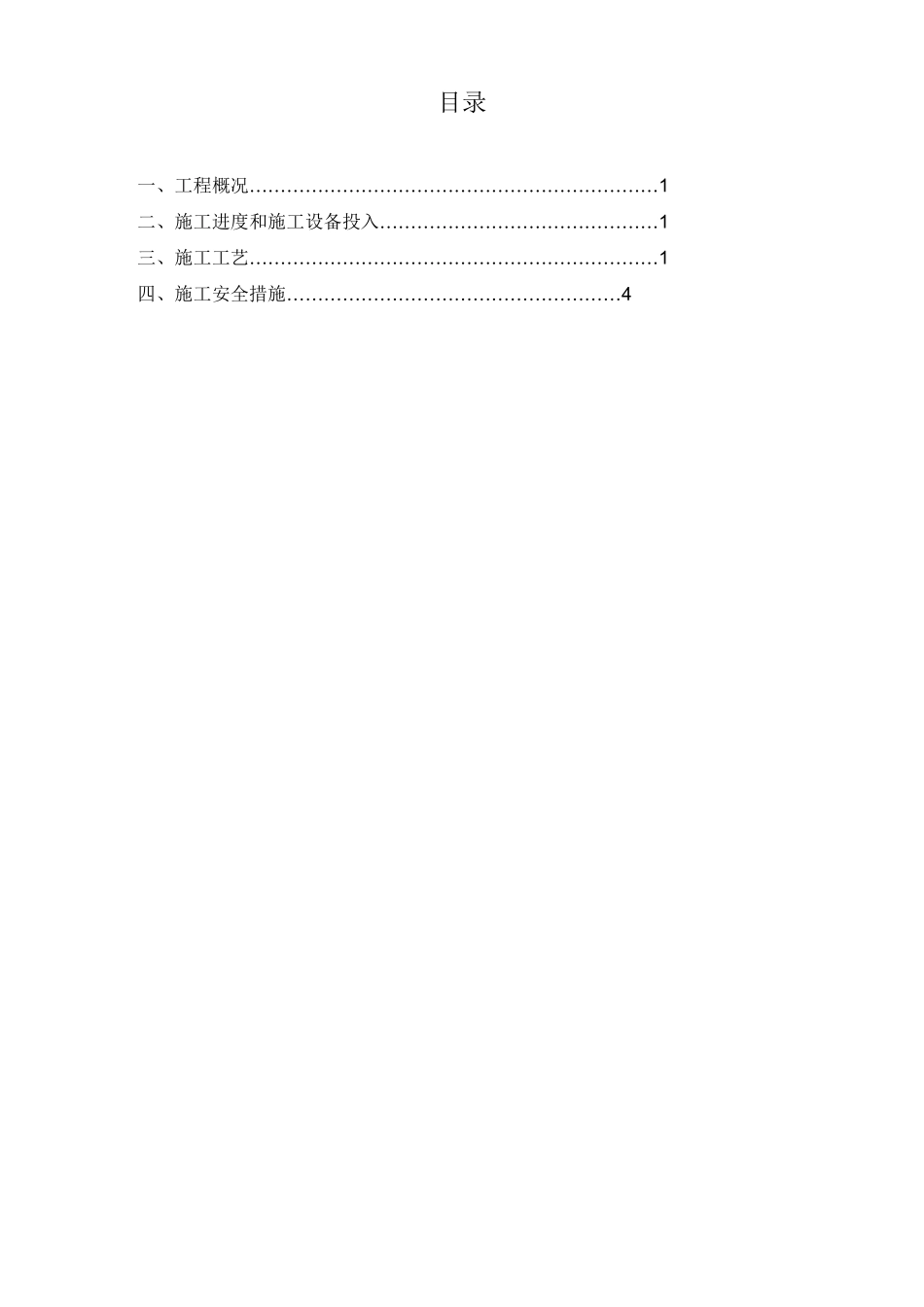

苏州港张家港港区冶金工业园作业区奔辉码头改造工程旧码头拆除施工技术方案JSHH（技）-BHMT-002编制：沙锋飞审核：谢培进审批：姜勇江苏海宏建设工程有限公司苏州港张家港区冶金工业园作业区奔辉码头改造工程项目经理部编制日期：2012 年 8 月 1 日目录一、工程概况…………………………………………………………1二、施工进度和施工设备投入………………………………………1三、施工工艺…………………………………………………………1四、施工安全措施………………………………………………4旧码头拆除施工方案一、工程概况根据合同要求，拆除原奔辉码头砼结构系船墩台 6 座，结构尺寸为 24 米 X1.5 米 X3.8 米、6.0 米 X2.5 米 X6.0 米、6.0 米 X2.5 米X6.0 米的各 2 座；拆除影响新建码头桩基施工的 e1200 钢管桩 8 根，砼方桩 38 根；移除钢 7 座钢便桥和 1 艘趸船。二、施工进度和施工设备投入1、施工工期安排：从 2012 年 8 月 15 月至 2012 年 8 月 20 日2、拟主要投入主要设备机械序号机械设备名称单位数量备注1海翔号艘113ma抓斗挖泥船2海宏航工柒号艘1多功能工程船3镐头机台12204海宏 502艘1开底驳5海宏 601艘1拖轮三、施工工艺施工前和业主相关部门做好沟通工作，请业主相关部门将码头的电源切断。我方清除管道、系船柱、电缆线、高杆灯、信号塔等辅助设施后方可进行拆除施工。施工顺序：钢便桥拆除一砼结构系船墩拆除一砼方桩拆除一钢管桩拆除一趸船移位1. 钢便桥移除本工程共有 7 座钢便桥需要移除，其中 6 座钢便桥采用海宏航工柒号吊运至岸边，趸船与引桥间的 1 座钢便桥由海翔号吊运至岸边。1.1 在每座钢便桥上选择好 4 个吊点，做好起吊准备。1.2 具有特种作业资格的操作人员将钢便桥与砼结构系船墩的连接基础切割，人员撤离至吊装作业半径之外。1.3 船舶开始起吊整座的钢便桥，吊运至岸侧。1.4具有特种作业资格的操作人员将整座钢便桥切割成三段，汽车吊将钢便桥吊之后场场地。1.5具有特种作业资格的操作人员在后场场地将钢便桥切割为业主指定的尺寸（每块不超过 80cm）2. 砼结构系船墩拆除系缆墩的上部结构由现浇砼构成，我方采用 200 配镐头机的挖机停泊在航工柒号上，镐头机将系船墩进行分割拆除，由海翔号将分割之后的碎砼块等垃圾挖至海宏 502 驳船运走。3. 砼方桩拆除由于砼结构自身的特殊性，不可拔除。我方采用海翔号抓斗抓住砼方桩桩身后，吊机左...
