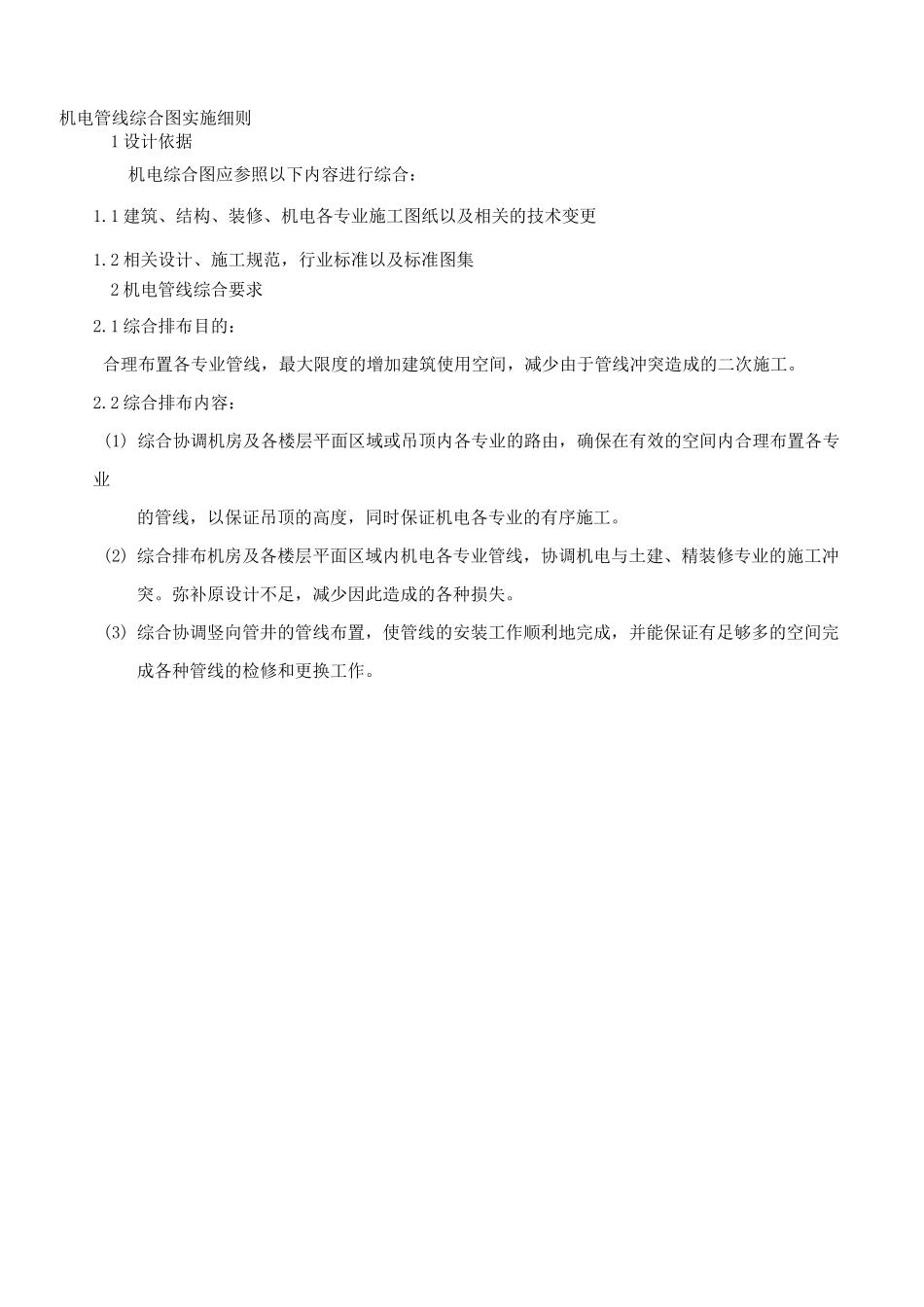

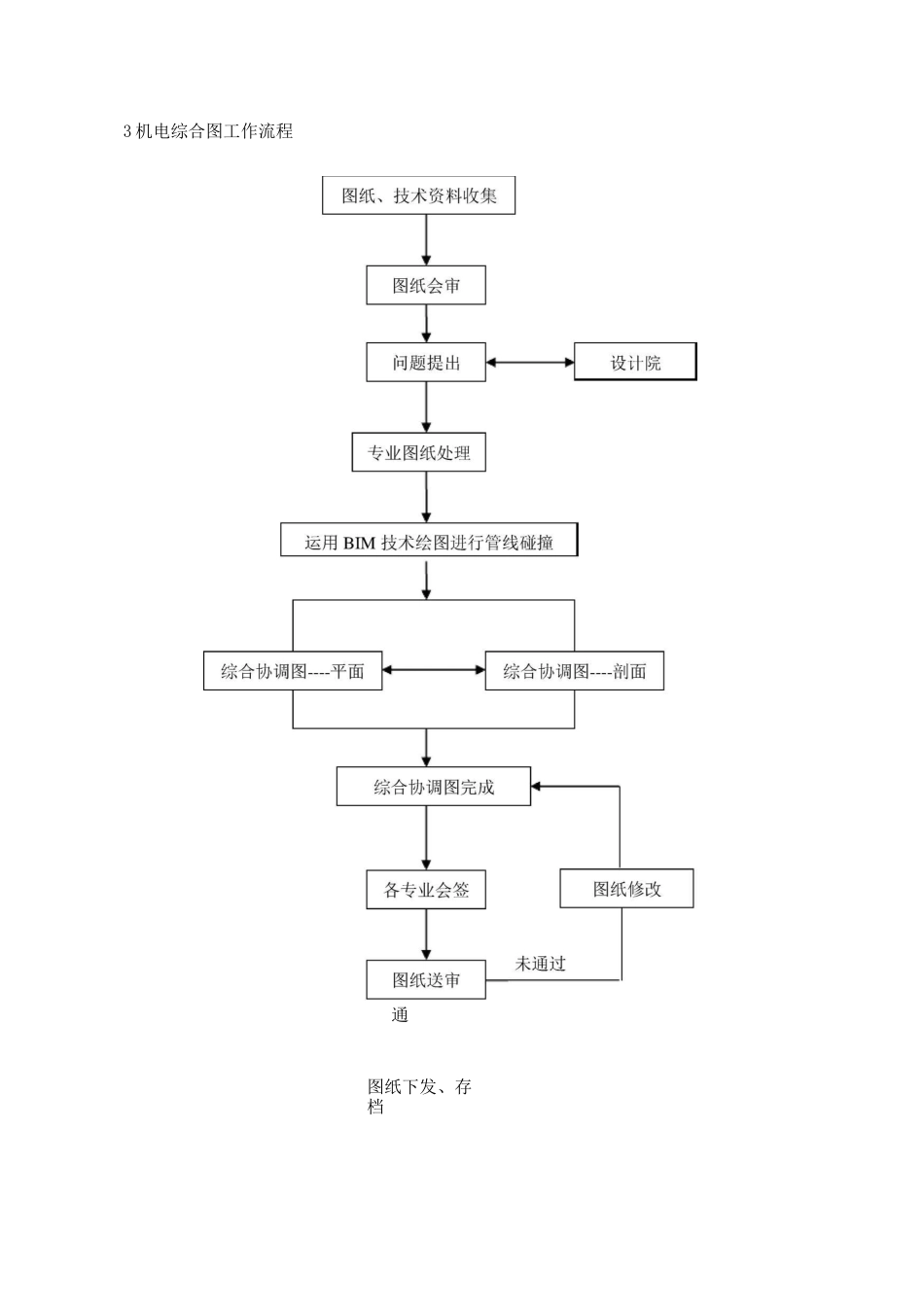

机电管线综合图实施细则1 设计依据机电综合图应参照以下内容进行综合：1.1 建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2 相关设计、施工规范，行业标准以及标准图集2 机电管线综合要求2.1 综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。2.2 综合排布内容：(1) 综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。(2) 综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。弥补原设计不足，减少因此造成的各种损失。(3) 综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。3 机电综合图工作流程通图纸下发、存档4 管线综合排布原则4.1 总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。综合协调，利用可用的空间。4.2 避让原则：⑴ 有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。4.3 管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小 150mm,沿结构墙需 90 度拐弯风管及有消声器、较大阀部件等区域,根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。不同专业管线间距离，尽量满足施工规范要求（见附表）。4.4 考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的 15 倍。4.5 垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。机电管线综合布置布局世世MW500^50FW.2»（闵热诣...
