CA型车床电气控制线路的检修

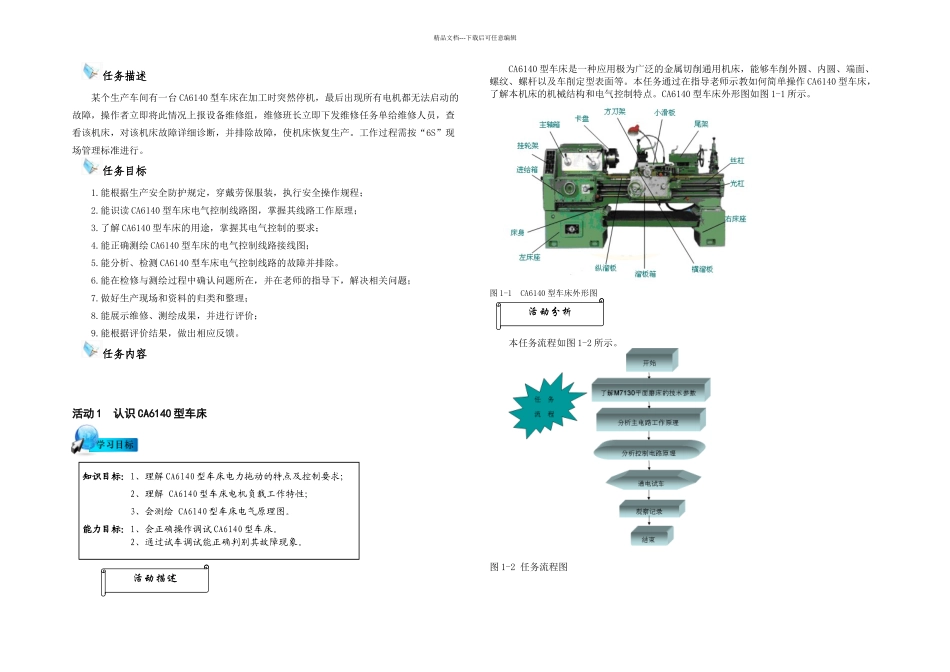

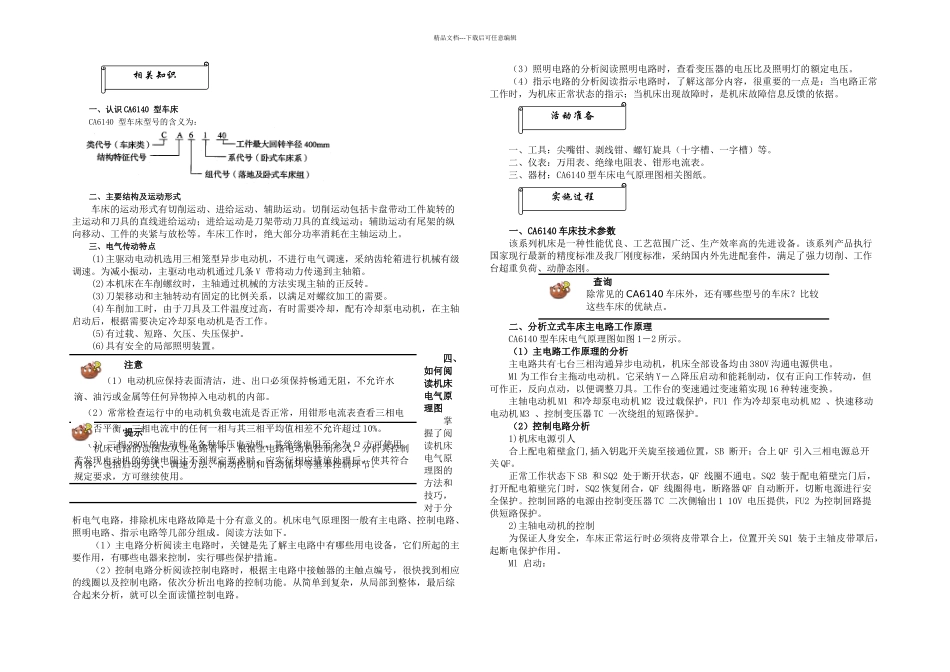

精品文档---下载后可任意编辑任务描述某个生产车间有一台 CA6140 型车床在加工时突然停机，最后出现所有电机都无法启动的故障，操作者立即将此情况上报设备维修组，维修班长立即下发维修任务单给维修人员，查看该机床，对该机床故障详细诊断，并排除故障，使机床恢复生产。工作过程需按“6S”现场管理标准进行。任务目标1.能根据生产安全防护规定，穿戴劳保服装，执行安全操作规程；2.能识读 CA6140 型车床电气控制线路图，掌握其线路工作原理；3.了解 CA6140 型车床的用途，掌握其电气控制的要求；4.能正确测绘 CA6140 型车床的电气控制线路接线图；5.能分析、检测 CA6140 型车床电气控制线路的故障并排除。6.能在检修与测绘过程中确认问题所在，并在老师的指导下，解决相关问题；7.做好生产现场和资料的归类和整理；8.能展示维修、测绘成果，并进行评价；9.能根据评价结果，做出相应反馈。任务内容活动 1 认识 CA6140 型车床CA6140 型车床是一种应用极为广泛的金属切削通用机床，能够车削外圆、内圆、端面、螺纹、螺杆以及车削定型表面等。本任务通过在指导老师示教如何简单操作 CA6140 型车床，了解本机床的机械结构和电气控制特点。CA6140 型车床外形图如图 1-1 所示。图 1-1 CA6140 型车床外形图本任务流程如图 1-2 所示。图 1-2 任务流程图知识目标：1、理解 CA6140 型车床电力拖动的特点及控制要求； 2、理解 CA6140 型车床电机负载工作特性； 3、会测绘 CA6140 型车床电气原理图。能力目标：1、会正确操作调试 CA6140 型车床。 2、通过试车调试能正确判别其故障现象。活动描述活动分析精品文档---下载后可任意编辑一、认识 CA6140 型车床CA6140 型车床型号的含义为：二、主要结构及运动形式车床的运动形式有切削运动、进给运动、辅助运动。切削运动包括卡盘带动工件旋转的主运动和刀具的直线进给运动；进给运动是刀架带动刀具的直线运动；辅助运动有尾架的纵向移动、工件的夹紧与放松等。车床工作时，绝大部分功率消耗在主轴运动上。三、电气传动特点(1)主驱动电动机选用三相笼型异步电动机，不进行电气调速，采纳齿轮箱进行机械有级调速。为减小振动，主驱动电动机通过几条 V 带将动力传递到主轴箱。(2)本机床在车削螺纹时，主轴通过机械的方法实现主轴的正反转。(3)刀架移动和主轴转动有固定的比例关系，以满足对螺纹加工的需要。(4)车削加工时，由于刀具及工件温度过高，有时需要冷却，配有...
