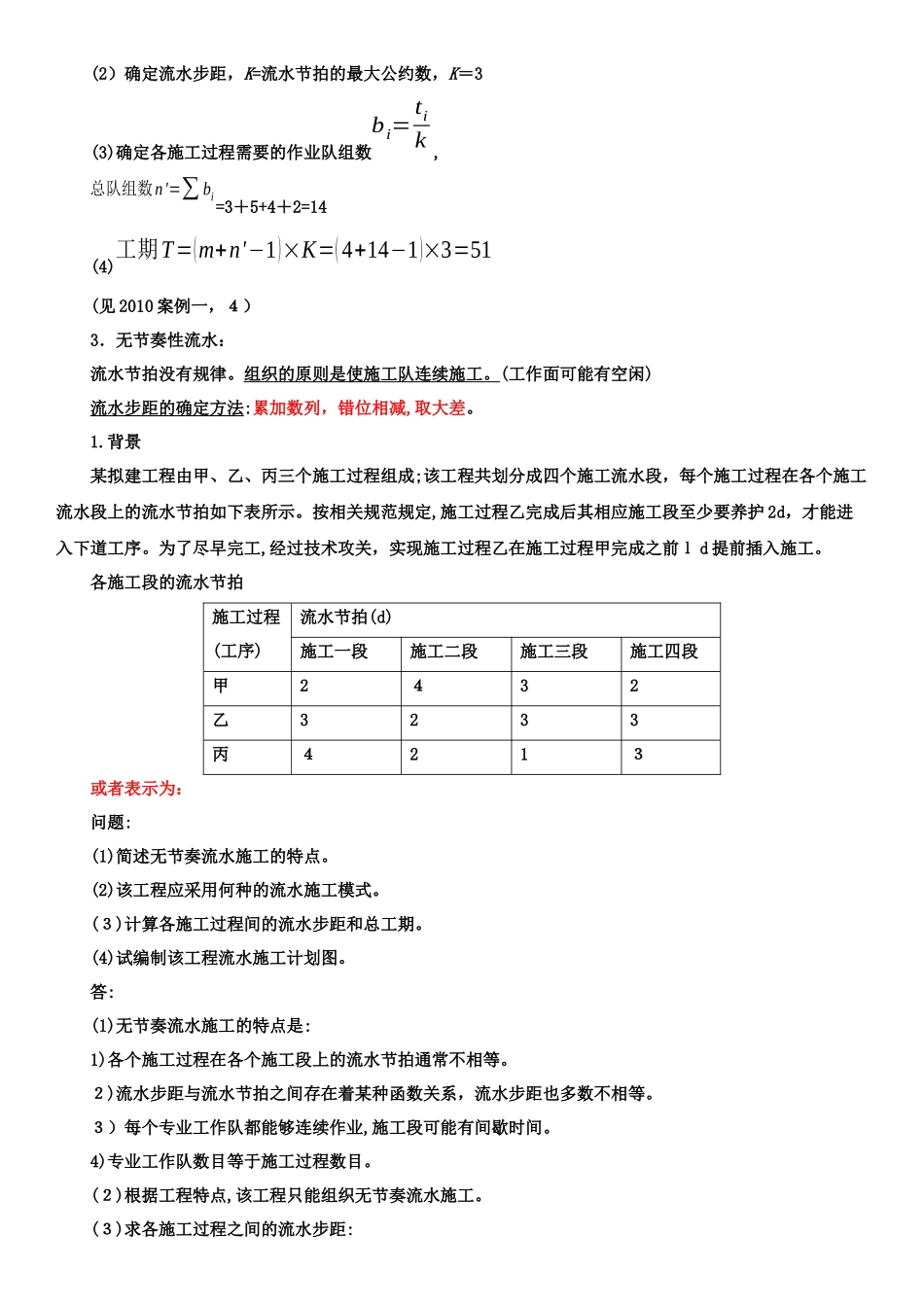

三、流水施工的类型1.等节奏流水——流水节拍是一个常数施工过程①②③④⑤⑥⑦⑧扎钢筋44444444做模板4444４4４４浇混凝土4４4444４4[解](1)ｍ＝8，n=３,ｔ=4;(2）K=t=４（流水步距=流水节拍）(3)T期=m×t+(n−1)k=(m+n−1)×k=(8+3−1)×4=40（见2０1２案例一，1）2.异节奏流水(成倍节奏流水)同一施工过程在各施工段上流水节拍相等,不同施工过程的流水节拍不一定相等。一般成倍数,可以组成加快成倍节拍流水施工。例题１:某建筑群共有6个单元，一个单元的施工过程和施工时间见表:施工过程挖土垫层混凝土基础砌墙基回填土施工时间(ｄ)121218126组织流水施工并计算工期。[解］(1)ｍ=6,t挖=12，t垫=12，t混凝土=18,t基＝12，t回=6(2）确定流水步距，Ｋ=流水节拍的最大公约数，K＝6(3)确定各施工过程需要的作业队组数bi=tik，(４）工期T=(m+n'−1)×K=(6+10−1)×6=90例题２:某建筑群共有4个单元,各单元的施工过程和施工时间见表：施工过程垫层混凝土基础砌墙回填土施工时间（d）9151２6试组织流水施工并计算工期。[解］(1)m＝4，t垫=９，t混凝土=15，ｔ砌墙=12，ｔ回=6(2）确定流水步距，K=流水节拍的最大公约数，K＝3(3)确定各施工过程需要的作业队组数bi=tik,总队组数n'=∑bi=3＋5+4＋2=14(4)工期T=(m+n'−1)×K=(4+14−1)×3=51(见2010案例一，４）3．无节奏性流水：流水节拍没有规律。组织的原则是使施工队连续施工。(工作面可能有空闲)流水步距的确定方法:累加数列，错位相减,取大差。1.背景某拟建工程由甲、乙、丙三个施工过程组成;该工程共划分成四个施工流水段，每个施工过程在各个施工流水段上的流水节拍如下表所示。按相关规范规定,施工过程乙完成后其相应施工段至少要养护2d，才能进入下道工序。为了尽早完工,经过技术攻关，实现施工过程乙在施工过程甲完成之前ｌd提前插入施工。各施工段的流水节拍施工过程(工序)流水节拍(d)施工一段施工二段施工三段施工四段甲2４32乙3233丙４21３或者表示为：问题:(1)简述无节奏流水施工的特点。(2)该工程应采用何种的流水施工模式。(３)计算各施工过程间的流水步距和总工期。(4)试编制该工程流水施工计划图。答:(1)无节奏流水施工的特点是:1)各个施工过程在各个施工段上的流水节拍通常不相等。２)流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不相等。３）每个专业工作队都能够连续作业,施工段可能有间歇时间。4)专业工作队数目等于施工过程数目。(２)根据工程特点,该工程只能组织无节奏流水施工。(３)求各施工过程之间的流水步距:1)各施工过程流水节拍的累加数列2)错位相减，取最大得流水步距3）总工期(4）流水施工计划图如下所示。注：根据本题条件，实际K甲，乙=4-1＝3K乙，丙＝4+２=6∑G:间歇时间，∑Ｃ交叉节约的时间★注意间歇时间和搭接时间计算方法：1.公式计算法2.表格计算法３.图上计算法**图上计算法**计算顺序:第一步：从左到右计算TES、TEF（副产品：计算工期Tc);(遇到有大小的时候取大）第二步:从右到左计算TLF、TLS;（遇到有大小的时候取小)第三步：从左到右计算FT;第四步:从右到左计算FF（遇到有大小的时候取小）确定关键工序、关键线路。★★★口诀:沿线累加，逢圈取大；逆线累减，逢圈取小。标号法【案例1A4２０012】某单项工程,按图所示进度计划网络图组织施工。原计划工期是ｌ7０ｄ，在第７5d进行的进度检查时发现:工作A已全部完成，工作B刚刚开工。由于工作B是关键工作,所以它拖后１5d,将导致总工期延长１５ｄ完成。序号工作最大可压缩时间(d)赶工费用(元/d)lA102０0２B５２003Ｃ3１00４D10３0０5E5200６Ｆ10１50７G1０1２08H5４20问题:(１)为使本单项工程仍按原工期完成，则必须赶工,调整原计划，问应如何调整原计划，既经济又保证整修工作能在计划的170d内完成,并列出详细调整过程。（2)试计算经调整后，所需投入的赶工费用。(３)重新绘制调整后的进度计划网络图，并列出关键线路。分析与答案：(1）目前总工期拖后15d,此时的关键线路:B-D-H1)其中工作B赶工费率最低，故先对工作B持续时间进行压缩：工作B压缩5d,因此增加费用为5×20０＝1000(元)总工期为:18５-5=18０（d)关键线路:B-D-Ｈ2)剩余关...
