CdSe探测器晶片表面处理和钝化研究的开题报告

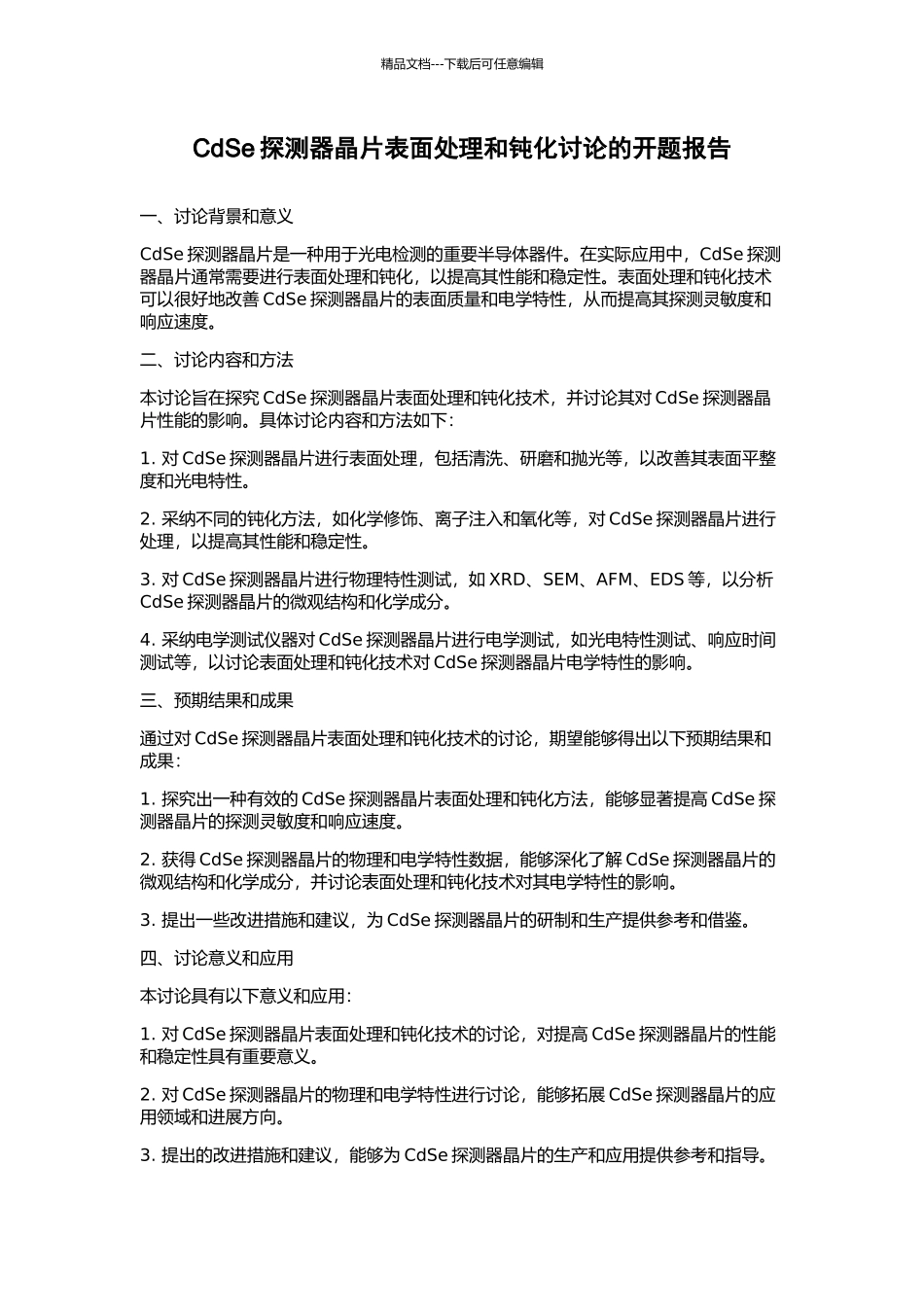

CdSe探测器晶片表面处理和钝化研究的开题报告_第1页
1/1
精品文档---下载后可任意编辑CdSe 探测器晶片表面处理和钝化讨论的开题报告一、讨论背景和意义CdSe 探测器晶片是一种用于光电检测的重要半导体器件。在实际应用中,CdSe 探测器晶片通常需要进行表面处理和钝化,以提高其性能和稳定性。表面处理和钝化技术可以很好地改善 CdSe 探测器晶片的表面质量和电学特性,从而提高其探测灵敏度和响应速度。二、讨论内容和方法本讨论旨在探究 CdSe 探测器晶片表面处理和钝化技术,并讨论其对 CdSe 探测器晶片性能的影响。具体讨论内容和方法如下:1. 对 CdSe 探测器晶片进行表面处理,包括清洗、研磨和抛光等,以改善其表面平整度和光电特性。2. 采纳不同的钝化方法,如化学修饰、离子注入和氧化等,对 CdSe 探测器晶片进行处理,以提高其性能和稳定性。3. 对 CdSe 探测器晶片进行物理特性测试,如 XRD、SEM、AFM、EDS 等,以分析CdSe 探测器晶片的微观结构和化学成分。4. 采纳电学测试仪器对 CdSe 探测器晶片进行电学测试,如光电特性测试、响应时间测试等,以讨论表面处理和钝化技术对 CdSe 探测器晶片电学特性的影响。三、预期结果和成果通过对 CdSe 探测器晶片表面处理和钝化技术的讨论,期望能够得出以下预期结果和成果:1. 探究出一种有效的 CdSe 探测器晶片表面处理和钝化方法,能够显著提高 CdSe 探测器晶片的探测灵敏度和响应速度。2. 获得 CdSe 探测器晶片的物理和电学特性数据,能够深化了解 CdSe 探测器晶片的微观结构和化学成分,并讨论表面处理和钝化技术对其电学特性的影响。3. 提出一些改进措施和建议,为 CdSe 探测器晶片的研制和生产提供参考和借鉴。四、讨论意义和应用本讨论具有以下意义和应用:1. 对 CdSe 探测器晶片表面处理和钝化技术的讨论,对提高 CdSe 探测器晶片的性能和稳定性具有重要意义。2. 对 CdSe 探测器晶片的物理和电学特性进行讨论,能够拓展 CdSe 探测器晶片的应用领域和进展方向。3. 提出的改进措施和建议,能够为 CdSe 探测器晶片的生产和应用提供参考和指导。
