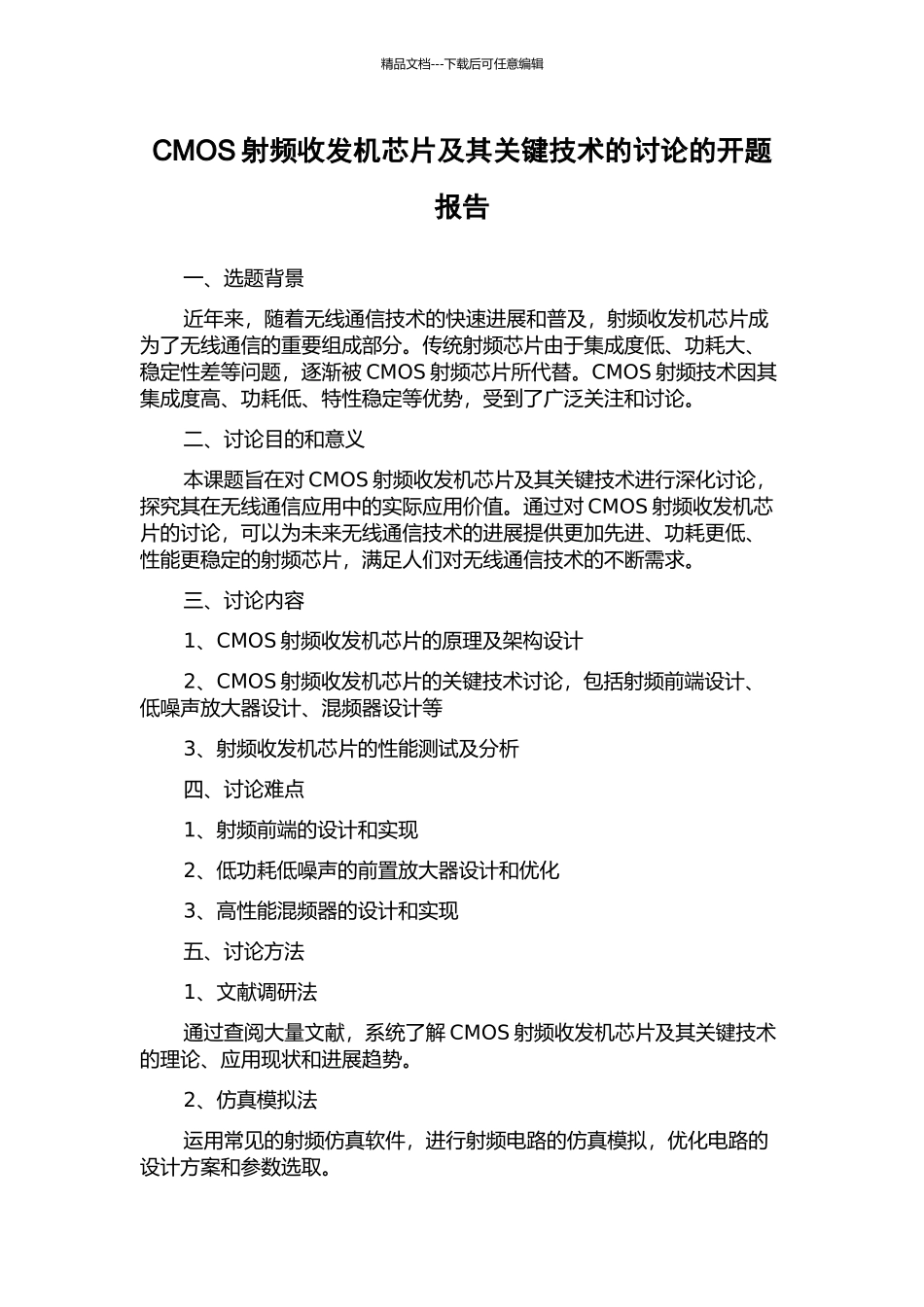

精品文档---下载后可任意编辑CMOS 射频收发机芯片及其关键技术的讨论的开题报告一、选题背景近年来，随着无线通信技术的快速进展和普及，射频收发机芯片成为了无线通信的重要组成部分。传统射频芯片由于集成度低、功耗大、稳定性差等问题，逐渐被 CMOS 射频芯片所代替。CMOS 射频技术因其集成度高、功耗低、特性稳定等优势，受到了广泛关注和讨论。二、讨论目的和意义本课题旨在对 CMOS 射频收发机芯片及其关键技术进行深化讨论，探究其在无线通信应用中的实际应用价值。通过对 CMOS 射频收发机芯片的讨论，可以为未来无线通信技术的进展提供更加先进、功耗更低、性能更稳定的射频芯片，满足人们对无线通信技术的不断需求。三、讨论内容1、CMOS 射频收发机芯片的原理及架构设计2、CMOS 射频收发机芯片的关键技术讨论，包括射频前端设计、低噪声放大器设计、混频器设计等3、射频收发机芯片的性能测试及分析四、讨论难点1、射频前端的设计和实现2、低功耗低噪声的前置放大器设计和优化3、高性能混频器的设计和实现五、讨论方法1、文献调研法通过查阅大量文献，系统了解 CMOS 射频收发机芯片及其关键技术的理论、应用现状和进展趋势。2、仿真模拟法运用常见的射频仿真软件，进行射频电路的仿真模拟，优化电路的设计方案和参数选取。精品文档---下载后可任意编辑3、实验验证法通过实验平台，验证设计方案的正确性和性能优化效果。六、预期结果1、CMOS 射频收发机芯片的原理及架构设计2、CMOS 射频收发机芯片的关键技术讨论，包括射频前端设计、低噪声放大器设计、混频器设计等3、射频收发机芯片的性能测试及分析七、讨论进度安排第一年：文献调研、射频前端设计与优化第二年：低噪声前置放大器设计与优化、混频器设计与优化第三年：芯片封装与测试、论文撰写并完成学位论文。八、预算与经费1、硬件设备费用: 4 万元2、软件费用: 1 万元3、差旅交通费: 3 万元4、论文发表和知识产权费: 2 万元5、其他费用: 2 万元总经费: 12 万元以上为 CMOS 射频收发机芯片及其关键技术的讨论开题报告。
