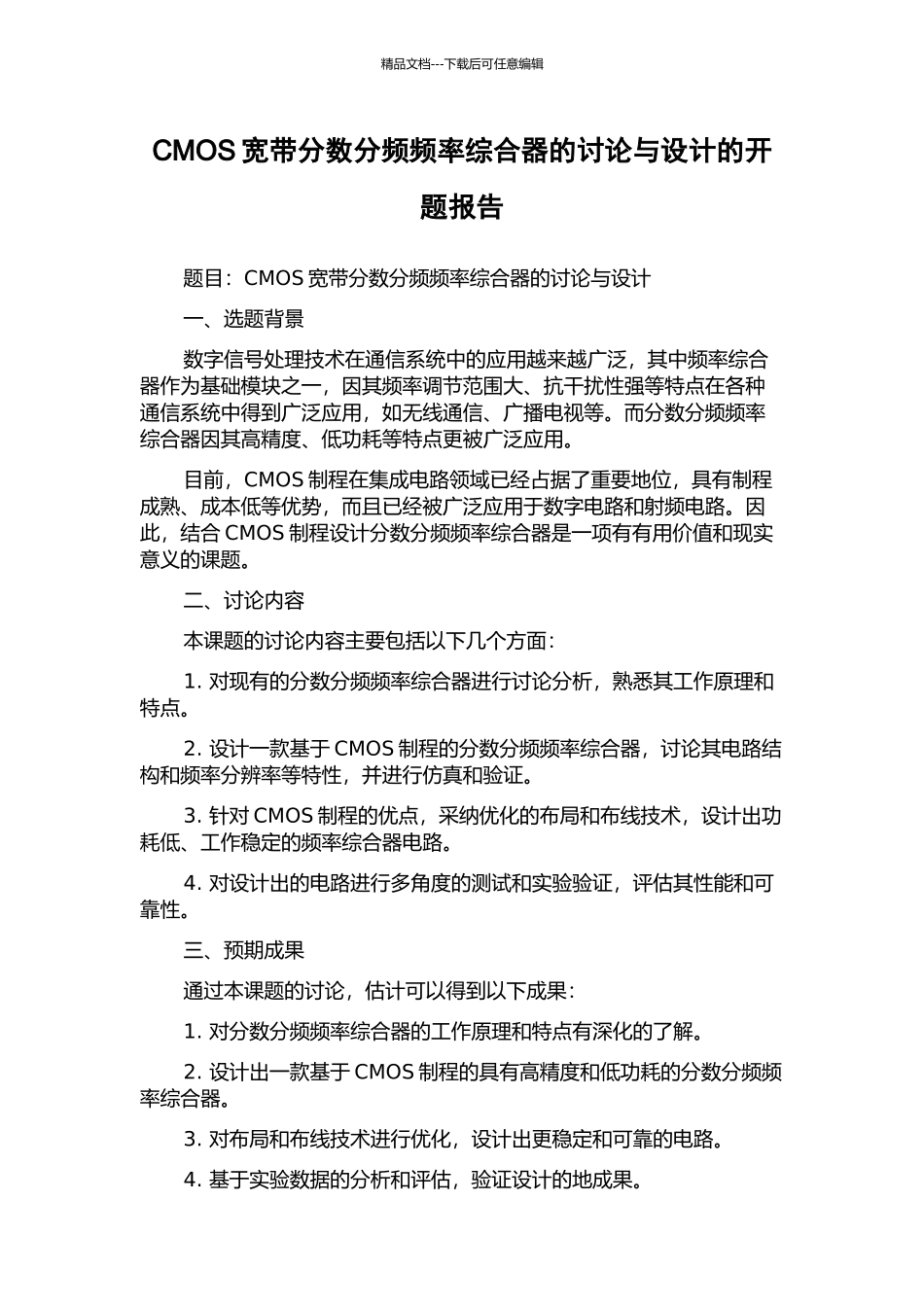

精品文档---下载后可任意编辑CMOS 宽带分数分频频率综合器的讨论与设计的开题报告题目：CMOS 宽带分数分频频率综合器的讨论与设计一、选题背景数字信号处理技术在通信系统中的应用越来越广泛，其中频率综合器作为基础模块之一，因其频率调节范围大、抗干扰性强等特点在各种通信系统中得到广泛应用，如无线通信、广播电视等。而分数分频频率综合器因其高精度、低功耗等特点更被广泛应用。目前，CMOS 制程在集成电路领域已经占据了重要地位，具有制程成熟、成本低等优势，而且已经被广泛应用于数字电路和射频电路。因此，结合 CMOS 制程设计分数分频频率综合器是一项有有用价值和现实意义的课题。二、讨论内容本课题的讨论内容主要包括以下几个方面：1. 对现有的分数分频频率综合器进行讨论分析，熟悉其工作原理和特点。2. 设计一款基于 CMOS 制程的分数分频频率综合器，讨论其电路结构和频率分辨率等特性，并进行仿真和验证。3. 针对 CMOS 制程的优点，采纳优化的布局和布线技术，设计出功耗低、工作稳定的频率综合器电路。4. 对设计出的电路进行多角度的测试和实验验证，评估其性能和可靠性。三、预期成果通过本课题的讨论，估计可以得到以下成果：1. 对分数分频频率综合器的工作原理和特点有深化的了解。2. 设计出一款基于 CMOS 制程的具有高精度和低功耗的分数分频频率综合器。3. 对布局和布线技术进行优化，设计出更稳定和可靠的电路。4. 基于实验数据的分析和评估，验证设计的地成果。精品文档---下载后可任意编辑5. 为今后的 CMOS 频率综合器的设计和应用提供参考。四、拟采纳的方法本课题拟采纳的讨论方法主要包括文献调查、理论分析、仿真设计、样片制作和实验测试等。1. 文献调查：通过查阅相关的文献资料，对分数分频频率综合器的工作原理和特点进行了解。2. 理论分析：通过对电路的数学建模和分析来了解电路的频率特性和工作原理。3. 仿真设计：采纳 EDA 软件进行电路设计和仿真，得到所设计电路的性能参数和工作特性等。4. 样片制作：将设计好的电路进行布局和布线布局，制作出对应的CMOS 电路实验样片。5. 实验测试：对所制作的样片进行多角度的测试，得到相应的实验数据进行分析和评估。五、讨论进度安排本课题拟采纳的讨论进度安排如下：1. 第一阶段：文献调研和理论分析，估计时长为两个月。2. 第二阶段：仿真设计和样片制作，估计时长为三个月。3. 第三阶段：实验测试和数据分析，估计时长为两个...
