CQ系列双柱立式车床说明书

CQ系列双柱立式车床说明书_第1页
1/13
CQ系列双柱立式车床说明书_第2页
2/13

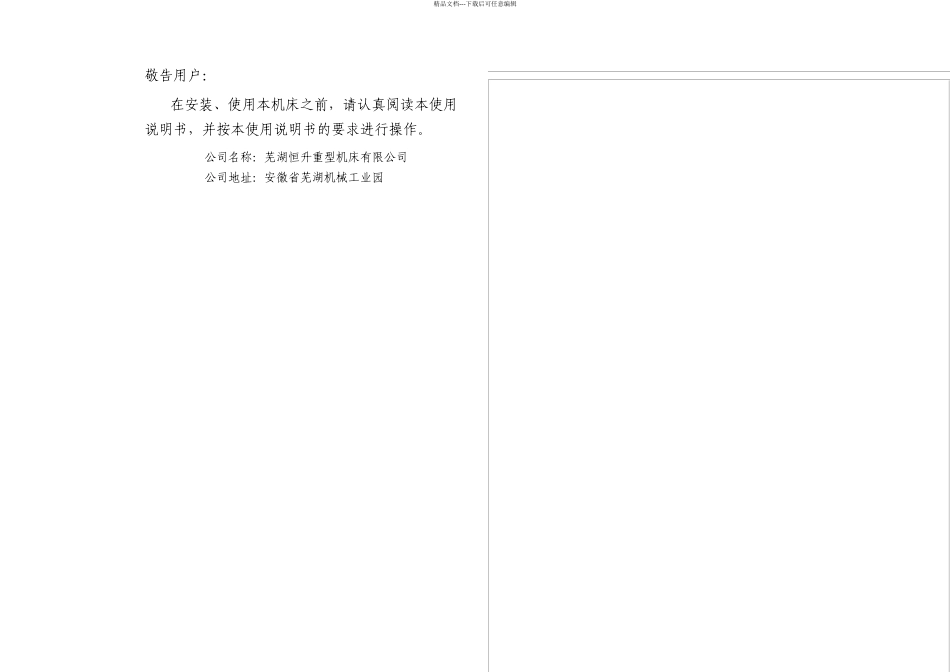

CQ系列双柱立式车床说明书_第3页
3/13
精品文档---下载后可任意编辑ed 精品文档---下载后可任意编辑CQ5240 系列双柱立式车床使 用 说 明 书(机械部分)中华人民共和国芜湖恒升重型机床有限公司精品文档---下载后可任意编辑敬告用户:在安装、使用本机床之前,请认真阅读本使用说明书,并按本使用说明书的要求进行操作。公司名称:芜湖恒升重型机床有限公司公司地址:安徽省芜湖机械工业园精品文档---下载后可任意编辑目 次一、概述…………………………………1二、外型与结构…………………………1三、主要技术参数………………………2四、传动系统……………………………5五、液压系统……………………………5六、润滑系统……………………………6七、吊运与安装…………………………7八、机床的操作…………………………8九、调整说明……………………………9十、试车与维护注意事项………………11十一、附件与备件………………………12CQ5240 系列双柱立式车床使用说明书CQ5240-01001共 36 页第 1 页一、概述:本系列机床是一种双柱立式车床。它具有左、右两个立刀架,可用于粗车或精车工件的外圆、内孔及端面等。本系列机床基型为 CQ5240,在基型的基础上立柱加高、横梁行程加大、立刀架行程加大变型为变型产品。具体规格见主要技术参数。二、外形与结构:本系列机床的外形,见图一。主要由左、右立柱、顶梁、工作台、底座等部件组成的框架,以承受切削时的负荷。横梁沿立柱导轨上、下移动,横梁升降的电机及蜗轮箱置于顶梁内。横梁是靠碟形弹簧通过杠杆夹紧于立柱上。横梁升降的操纵按钮在悬挂按钮站上。 变速箱紧固在工作台底座的后部。主电机由联轴器与变速箱相连接。变速箱变速由变速油缸来实现十四种转速的变换。转速变换选择开关在悬挂按钮站上。 工作台由主电机经变速箱直接启动和制动。工作台仅有正向工作转动,但可以正反方向点动,以便于工件找正。工作台镶有铸造锌合金ZZnAl10-5 耐磨导轨板,并在导轨间通入压力油(0.2-0.4Mpa)以提高导轨承载能力。工作台主轴上装一个单向推力球轴承和一个双列短圆柱滚子轴承,其内环带有锥度,用以调整径向间隙,以保证主轴能在高精度下平稳地工作。工作台的启动、制动与点动的操纵按钮在悬挂按钮站上。 左、右两个进给箱装在横梁的两端。两个进给箱的结构是相同的。每个进给箱的后部都装有刀架工作进给用电机与快速移动用电机各一台。工作进给由交换齿轮实现十八种进给量的变换。变换进给量的操纵手柄在进给箱的正...
