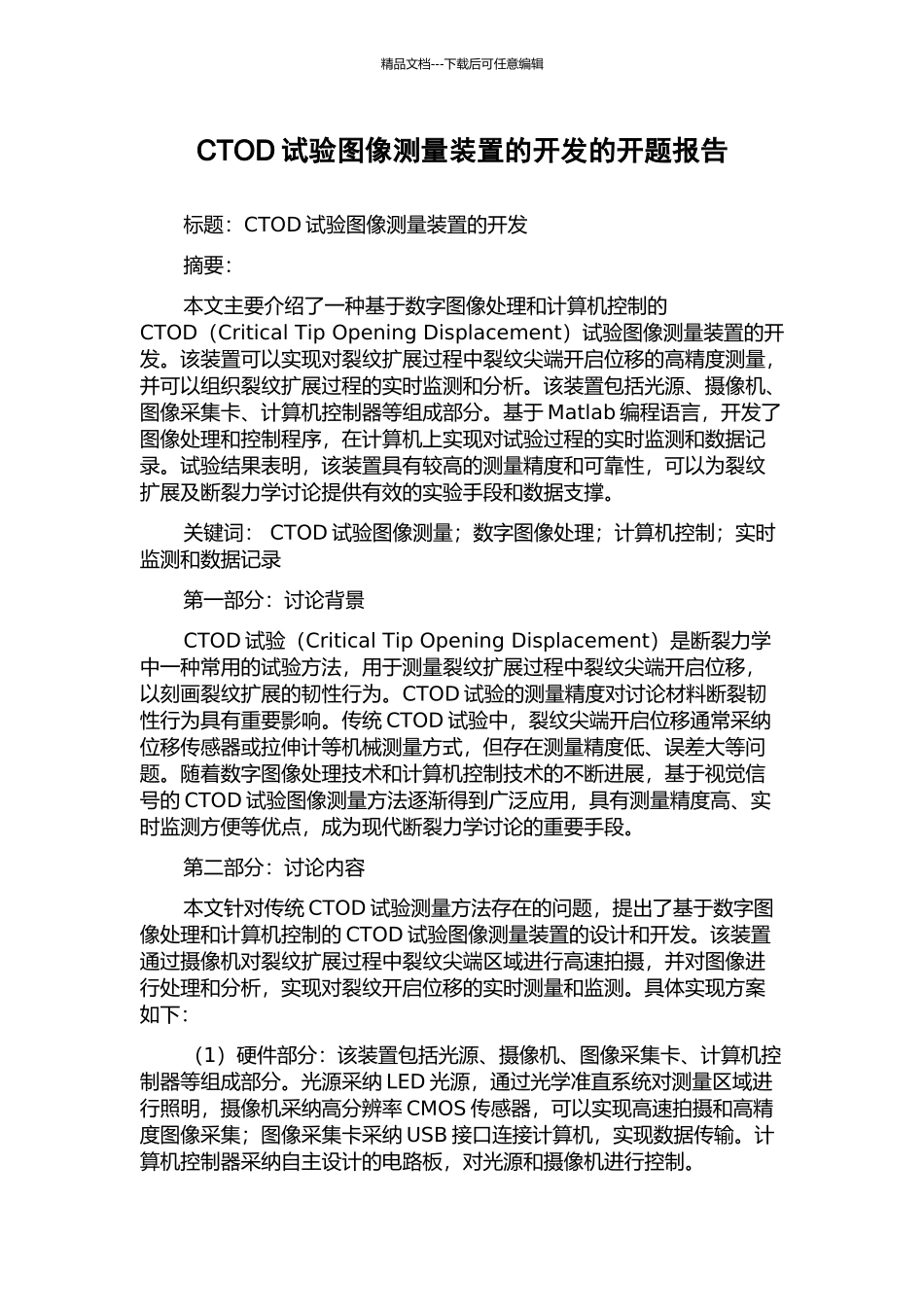

精品文档---下载后可任意编辑CTOD 试验图像测量装置的开发的开题报告标题：CTOD 试验图像测量装置的开发摘要：本文主要介绍了一种基于数字图像处理和计算机控制的CTOD（Critical Tip Opening Displacement）试验图像测量装置的开发。该装置可以实现对裂纹扩展过程中裂纹尖端开启位移的高精度测量，并可以组织裂纹扩展过程的实时监测和分析。该装置包括光源、摄像机、图像采集卡、计算机控制器等组成部分。基于 Matlab 编程语言，开发了图像处理和控制程序，在计算机上实现对试验过程的实时监测和数据记录。试验结果表明，该装置具有较高的测量精度和可靠性，可以为裂纹扩展及断裂力学讨论提供有效的实验手段和数据支撑。关键词： CTOD 试验图像测量；数字图像处理；计算机控制；实时监测和数据记录第一部分：讨论背景CTOD 试验（Critical Tip Opening Displacement）是断裂力学中一种常用的试验方法，用于测量裂纹扩展过程中裂纹尖端开启位移，以刻画裂纹扩展的韧性行为。CTOD 试验的测量精度对讨论材料断裂韧性行为具有重要影响。传统 CTOD 试验中，裂纹尖端开启位移通常采纳位移传感器或拉伸计等机械测量方式，但存在测量精度低、误差大等问题。随着数字图像处理技术和计算机控制技术的不断进展，基于视觉信号的 CTOD 试验图像测量方法逐渐得到广泛应用，具有测量精度高、实时监测方便等优点，成为现代断裂力学讨论的重要手段。第二部分：讨论内容本文针对传统 CTOD 试验测量方法存在的问题，提出了基于数字图像处理和计算机控制的 CTOD 试验图像测量装置的设计和开发。该装置通过摄像机对裂纹扩展过程中裂纹尖端区域进行高速拍摄，并对图像进行处理和分析，实现对裂纹开启位移的实时测量和监测。具体实现方案如下：（1）硬件部分：该装置包括光源、摄像机、图像采集卡、计算机控制器等组成部分。光源采纳 LED 光源，通过光学准直系统对测量区域进行照明，摄像机采纳高分辨率 CMOS 传感器，可以实现高速拍摄和高精度图像采集；图像采集卡采纳 USB 接口连接计算机，实现数据传输。计算机控制器采纳自主设计的电路板，对光源和摄像机进行控制。精品文档---下载后可任意编辑（2）软件部分：基于 Matlab 编程语言，开发了图像处理和控制程序，在计算机上实现对试验过程的实时监测和数据记录。程序包括图像预处理、裂纹提取、坐标转换、尺寸测量、实时监测等功能，可以进行裂纹扩展过程中裂纹尖端位移的高精度测量和实...
