CVD法制备锑掺杂SnO2薄膜及其同质器件的特性研究的开题报告

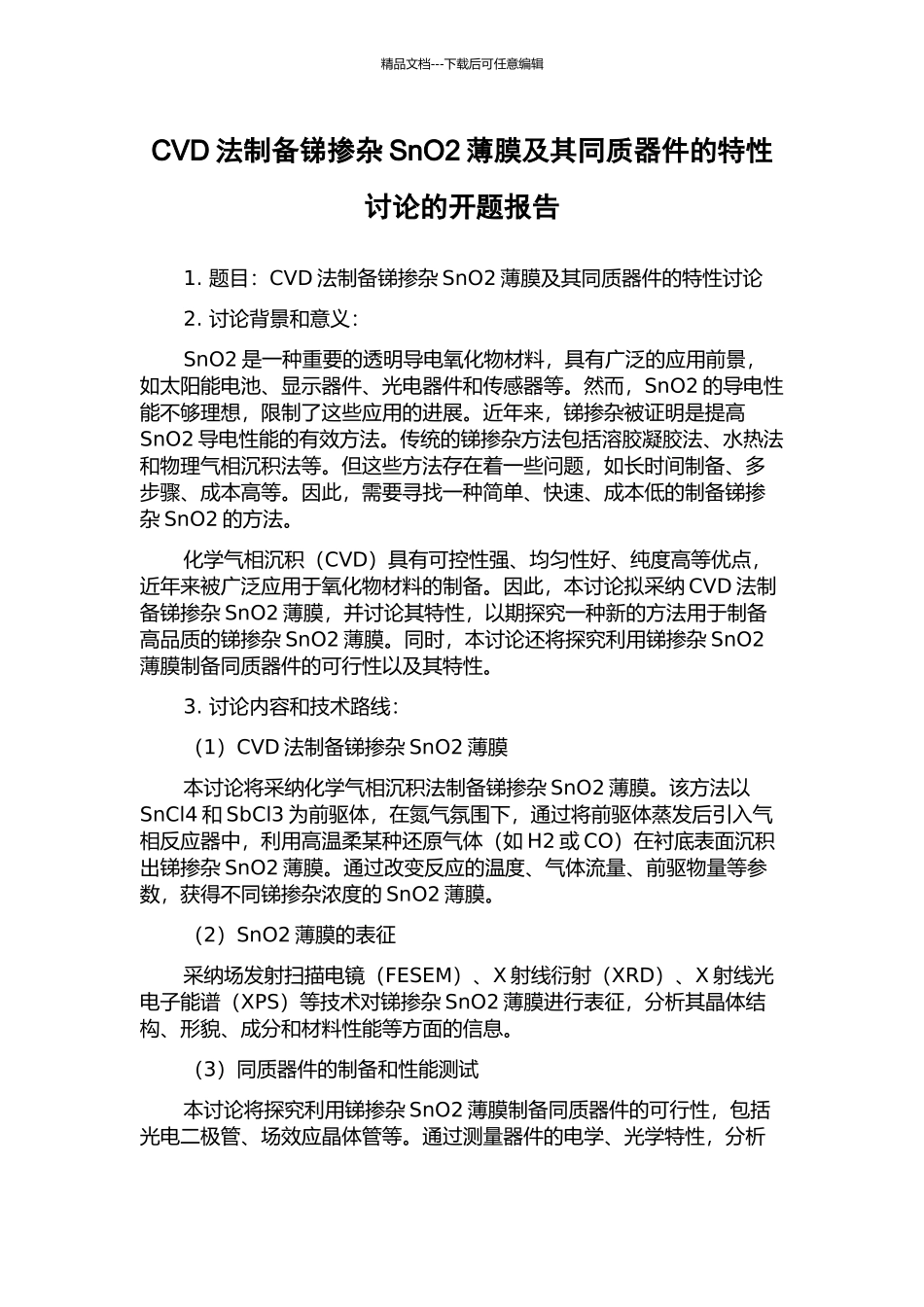

CVD法制备锑掺杂SnO2薄膜及其同质器件的特性研究的开题报告_第1页
1/2

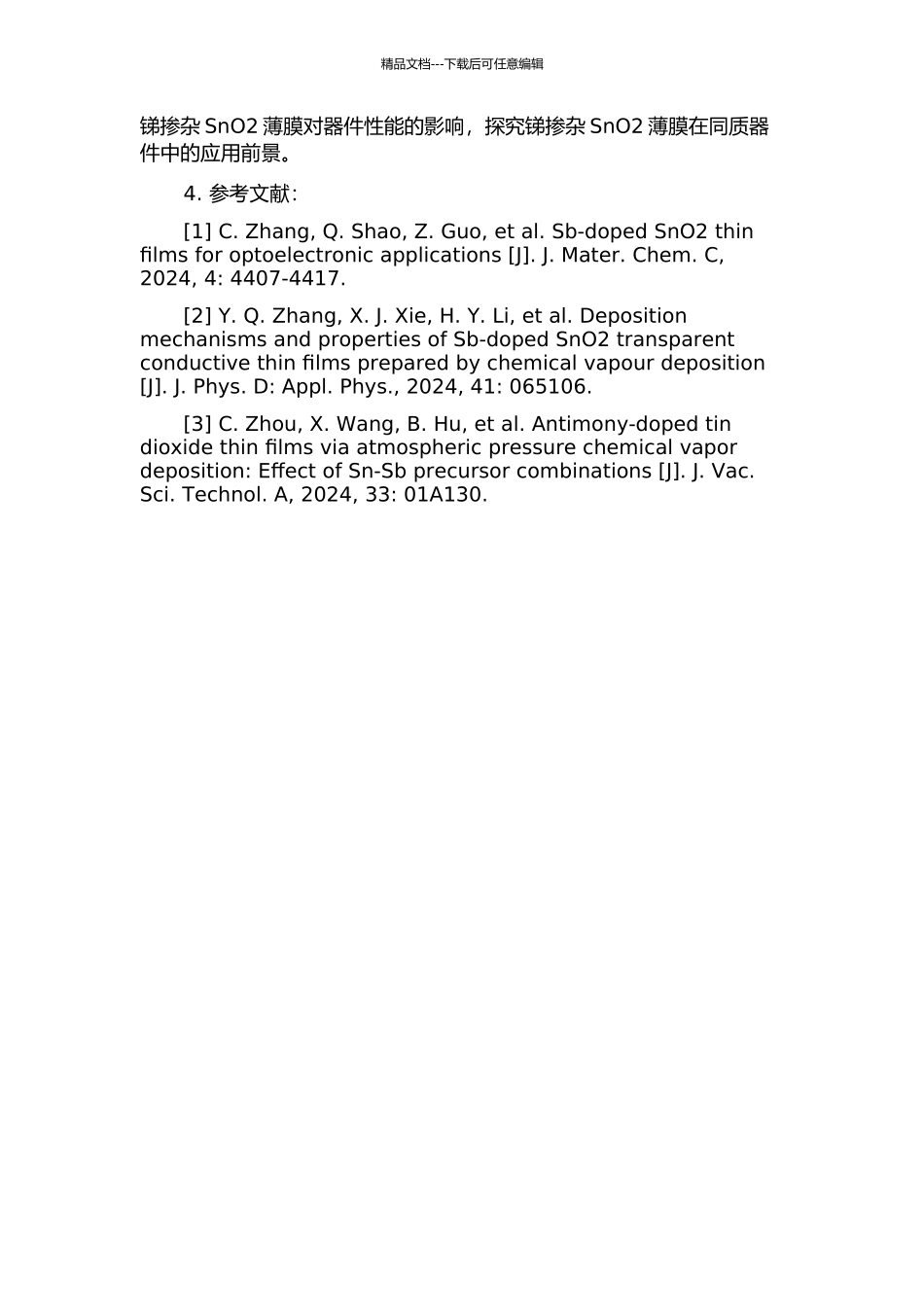

CVD法制备锑掺杂SnO2薄膜及其同质器件的特性研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑CVD 法制备锑掺杂 SnO2 薄膜及其同质器件的特性讨论的开题报告1. 题目:CVD 法制备锑掺杂 SnO2 薄膜及其同质器件的特性讨论2. 讨论背景和意义:SnO2 是一种重要的透明导电氧化物材料,具有广泛的应用前景,如太阳能电池、显示器件、光电器件和传感器等。然而,SnO2 的导电性能不够理想,限制了这些应用的进展。近年来,锑掺杂被证明是提高SnO2 导电性能的有效方法。传统的锑掺杂方法包括溶胶凝胶法、水热法和物理气相沉积法等。但这些方法存在着一些问题,如长时间制备、多步骤、成本高等。因此,需要寻找一种简单、快速、成本低的制备锑掺杂 SnO2 的方法。化学气相沉积(CVD)具有可控性强、均匀性好、纯度高等优点,近年来被广泛应用于氧化物材料的制备。因此,本讨论拟采纳 CVD 法制备锑掺杂 SnO2 薄膜,并讨论其特性,以期探究一种新的方法用于制备高品质的锑掺杂 SnO2 薄膜。同时,本讨论还将探究利用锑掺杂 SnO2薄膜制备同质器件的可行性以及其特性。3. 讨论内容和技术路线:(1)CVD 法制备锑掺杂 SnO2 薄膜本讨论将采纳化学气相沉积法制备锑掺杂 SnO2 薄膜。该方法以SnCl4 和 SbCl3 为前驱体,在氮气氛围下,通过将前驱体蒸发后引入气相反应器中,利用高温柔某种还原气体(如 H2 或 CO)在衬底表面沉积出锑掺杂 SnO2 薄膜。通过改变反应的温度、气体流量、前驱物量等参数,获得不同锑掺杂浓度的 SnO2 薄膜。(2)SnO2 薄膜的表征采纳场发射扫描电镜(FESEM)、X 射线衍射(XRD)、X 射线光电子能谱(XPS)等技术对锑掺杂 SnO2 薄膜进行表征,分析其晶体结构、形貌、成分和材料性能等方面的信息。(3)同质器件的制备和性能测试本讨论将探究利用锑掺杂 SnO2 薄膜制备同质器件的可行性,包括光电二极管、场效应晶体管等。通过测量器件的电学、光学特性,分析精品文档---下载后可任意编辑锑掺杂 SnO2 薄膜对器件性能的影响,探究锑掺杂 SnO2 薄膜在同质器件中的应用前景。4. 参考文献:[1] C. Zhang, Q. Shao, Z. Guo, et al. Sb-doped SnO2 thin films for optoelectronic applications [J]. J. Mater. Chem. C, 2024, 4: 4407-4417.[2] Y. Q. Zhang, X. J. Xie, H. Y. Li, et al. Deposition mechanisms and properties of Sb-doped SnO2 transparent conductive thin films prepared by chemical vapour deposition [J]. J. Phys. D: Appl. Phys., 2024, 41: 065106.[3] C. Zhou, X. Wang, B. Hu, et al. Antimony-doped tin dioxide thin films via atmospheric pressure chemical vapor deposition: Effect of Sn-Sb precursor combinations [J]. J. Vac. Sci. Technol. A, 2024, 33: 01A130.
