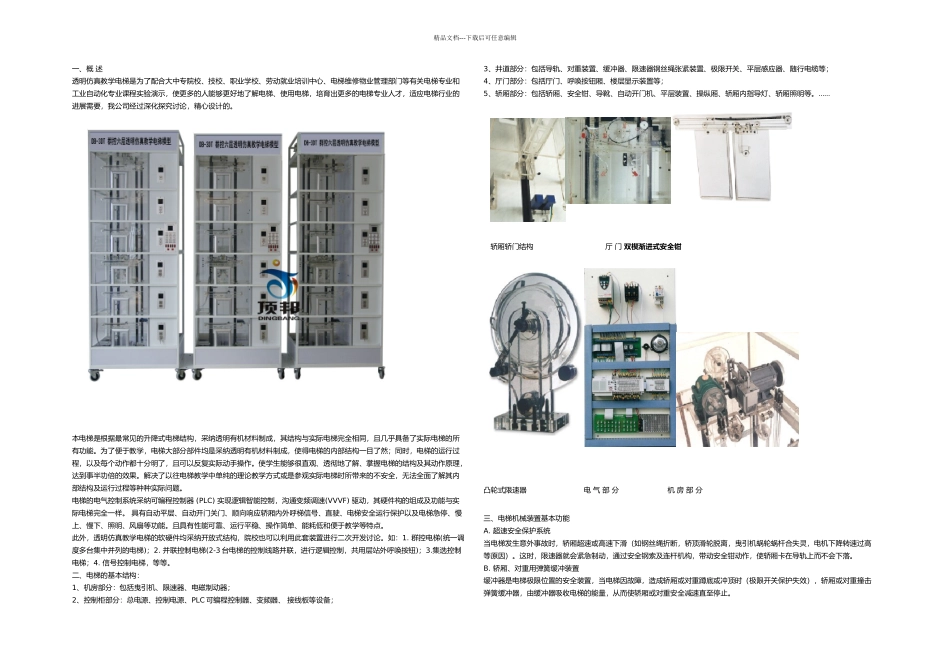

精品文档---下载后可任意编辑一、概 述透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培育出更多的电梯专业人才，适应电梯行业的进展需要，我公司经过深化探究讨论，精心设计的
本电梯是根据最常见的升降式电梯结构，采纳透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能
为了便于教学，电梯大部分部件均是采纳透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作
使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果
解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题
电梯的电气控制系统采纳可编程控制器 (PLC) 实现逻辑智能控制，沟通变频调速(VVVF) 驱动，其硬件构的组成及功能与实际电梯完全一样
具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能
且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点
此外，透明仿真教学电梯的软硬件均采纳开放式结构，院校也可以利用此套装置进行二次开发讨论
群控电梯(统一调度多台集中并列的电梯)；2
并联控制电梯(2-3 台电梯的控制线路并联，进行逻辑控制，共用层站外呼唤按钮)；3
集选控制电梯；4
信号控制电梯，等等
二、电梯的基本结构：1、机房部分：包括曳引机、限速器、电磁制动器；2、控制柜部分：总电源、控制电源、PLC 可编程控制器、变频器、 接线板等设备；3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等
