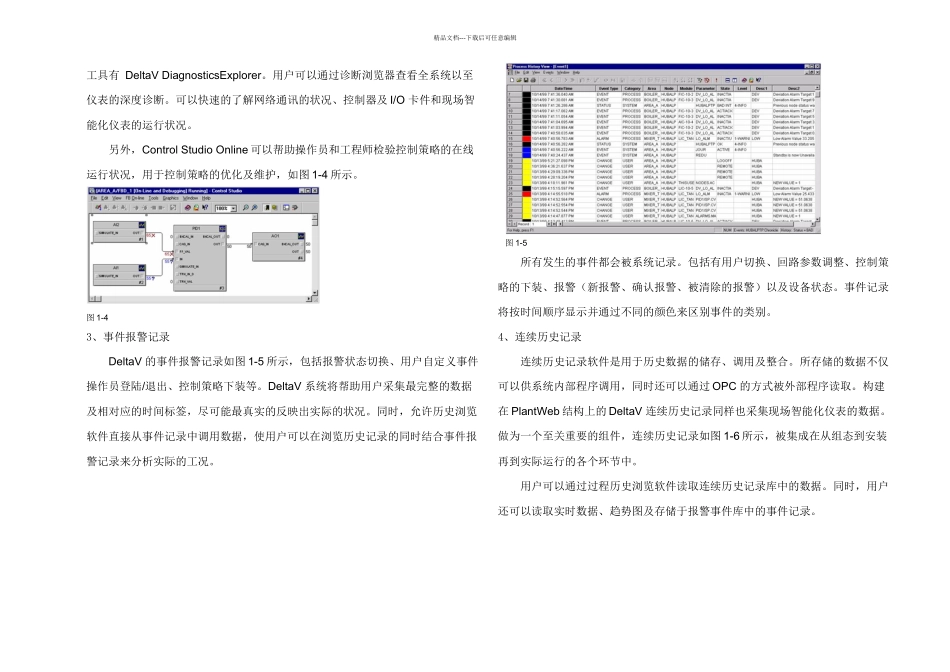

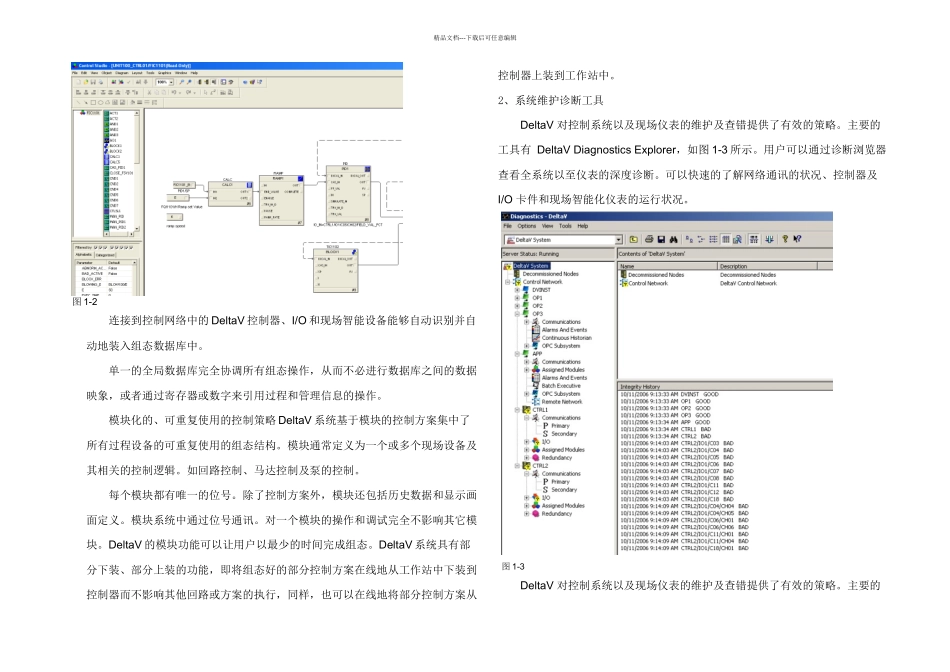

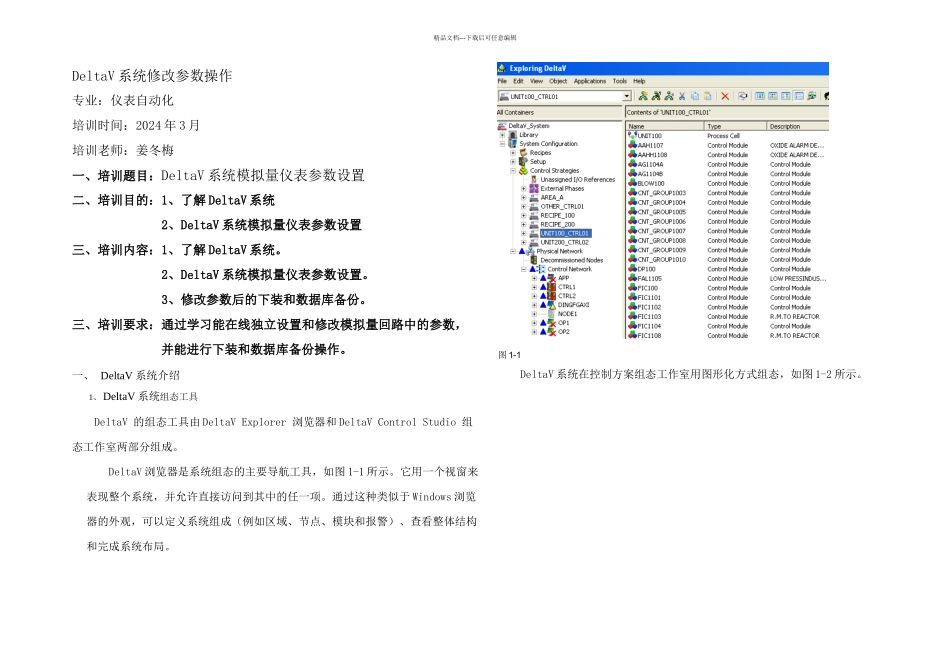

精品文档---下载后可任意编辑DeltaV 系统修改参数操作专业：仪表自动化培训时间：2024 年 3 月培训老师：姜冬梅一、培训题目：DeltaV 系统模拟量仪表参数设置二、培训目的：1、了解 DeltaV 系统2、DeltaV 系统模拟量仪表参数设置三、培训内容：1、了解 DeltaV 系统。2、DeltaV 系统模拟量仪表参数设置。3、修改参数后的下装和数据库备份。三、培训要求：通过学习能在线独立设置和修改模拟量回路中的参数，并能进行下装和数据库备份操作。一、 DeltaV 系统介绍1、 DeltaV 系统组态工具DeltaV 的组态工具由 DeltaV Explorer 浏览器和 DeltaV Control Studio 组态工作室两部分组成。DeltaV 浏览器是系统组态的主要导航工具，如图 1-1 所示。它用一个视窗来表现整个系统，并允许直接访问到其中的任一项。通过这种类似于 Windows 浏览器的外观，可以定义系统组成（例如区域、节点、模块和报警）、查看整体结构和完成系统布局。图 1-1DeltaV 系统在控制方案组态工作室用图形化方式组态，如图 1-2 所示。精品文档---下载后可任意编辑图 1-2连接到控制网络中的 DeltaV 控制器、I/O 和现场智能设备能够自动识别并自动地装入组态数据库中。单一的全局数据库完全协调所有组态操作，从而不必进行数据库之间的数据映象，或者通过寄存器或数字来引用过程和管理信息的操作。模块化的、可重复使用的控制策略 DeltaV 系统基于模块的控制方案集中了所有过程设备的可重复使用的组态结构。模块通常定义为一个或多个现场设备及其相关的控制逻辑。如回路控制、马达控制及泵的控制。每个模块都有唯一的位号。除了控制方案外，模块还包括历史数据和显示画面定义。模块系统中通过位号通讯。对一个模块的操作和调试完全不影响其它模块。DeltaV 的模块功能可以让用户以最少的时间完成组态。DeltaV 系统具有部分下装、部分上装的功能，即将组态好的部分控制方案在线地从工作站中下装到控制器而不影响其他回路或方案的执行，同样，也可以在线地将部分控制方案从控制器上装到工作站中。2、系统维护诊断工具DeltaV 对控制系统以及现场仪表的维护及查错提供了有效的策略。主要的工具有 DeltaV Diagnostics Explorer，如图 1-3 所示。用户可以通过诊断浏览器查看全系统以至仪表的深度诊断。可以快速的了解网络通讯的状况、控制器及I/O 卡件和现场智能化仪表的运行状况。图 1-3DeltaV 对控制系统以及现场仪表的维护及查错提供了有效...
