EDAA路开关量输入模块

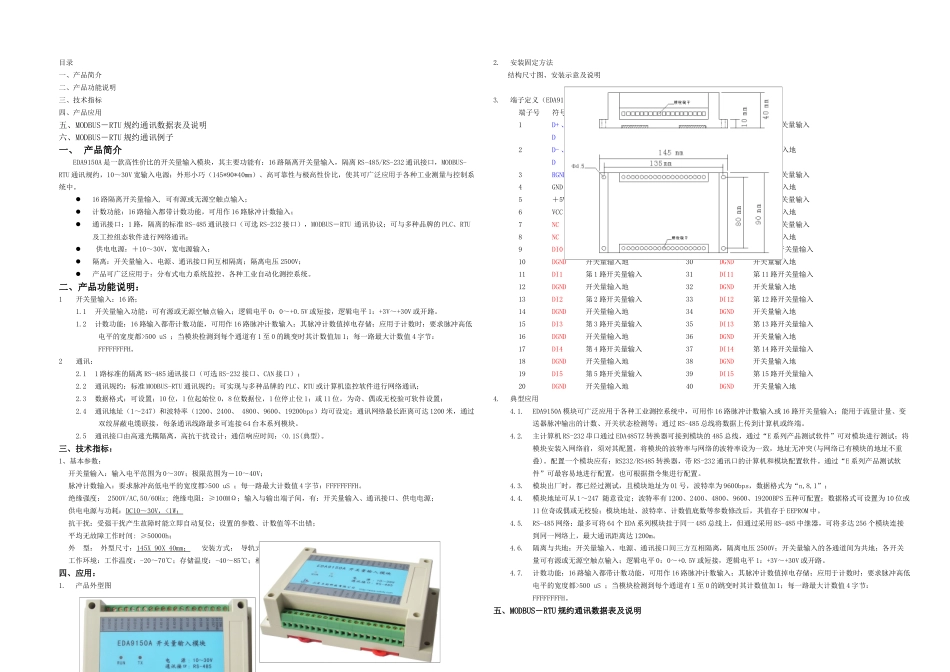

目录一、产品简介二、产品功能说明三、技术指标四、产品应用五、MODBUS－RTU 规约通讯数据表及说明六、MODBUS－RTU 规约通讯例子一、 产品简介EDA9150A 是一款高性价比的开关量输入模块，其主要功能有：16 路隔离开关量输入，隔离 RS-485/RS-232 通讯接口，MODBUS-RTU 通讯规约，10～30V 宽输入电源；外形小巧（145*90*40mm）、高可靠性与极高性价比，使其可广泛应用于各种工业测量与控制系统中。16 路隔离开关量输入, 可有源或无源空触点输入；计数功能：16 路输入都带计数功能，可用作 16 路脉冲计数输入；通讯接口：1 路，隔离的标准 RS-485 通讯接口（可选 RS-232 接口），MODBUS－RTU 通讯协议；可与多种品牌的 PLC、RTU及工控组态软件进行网络通讯； 供电电源：＋10～30V，宽电源输入；隔离：开关量输入、电源、通讯接口间互相隔离；隔离电压 2500V；产品可广泛应用于：分布式电力系统监控、各种工业自动化测控系统。二、产品功能说明：1开关量输入：16 路；1.1开关量输入功能：可有源或无源空触点输入；逻辑电平 0：0～+0.5V 或短接，逻辑电平 1：+3V～+30V 或开路。1.2计数功能：16 路输入都带计数功能，可用作 16 路脉冲计数输入；其脉冲计数值掉电存储；应用于计数时：要求脉冲高低电平的宽度都>500 uS ；当模块检测到每个通道有 1 至 0 的跳变时其计数值加 1；每一路最大计数值 4 字节：FFFFFFFFH。2通讯：2.11 路标准的隔离 RS-485 通讯接口（可选 RS-232 接口、CAN 接口）；2.2通讯规约：标准 MODBUS-RTU 通讯规约；可实现与多种品牌的 PLC、RTU 或计算机监控软件进行网络通讯；2.3数据格式：可设置；10 位，1 位起始位 0，8 位数据位，1 位停止位 1；或 11 位，为奇、偶或无校验可软件设置；2.4通讯地址（1～247）和波特率（1200、2400、 4800、9600、19200bps）均可设定；通讯网络最长距离可达 1200 米，通过双绞屏蔽电缆联接，每条通讯线路最多可连接 64 台本系列模块。2.5通讯接口由高速光耦隔离，高抗干扰设计；通信响应时间：<0.1S(典型)。三、技术指标：1、基本参数：开关量输入：输入电平范围为 0～30V；极限范围为－10～40V；脉冲计数输入：要求脉冲高低电平的宽度都>500 uS ；每一路最大计数值 4 字节：FFFFFFFFH。绝缘强度： 2500V/AC,50/60Hz; 绝缘电阻：≥100MΩ；输入与输出端子间，有：开关量输入、通讯接口、供电电源；供电电源...
