ETCR系列手持式双钳伏安相位表说明书

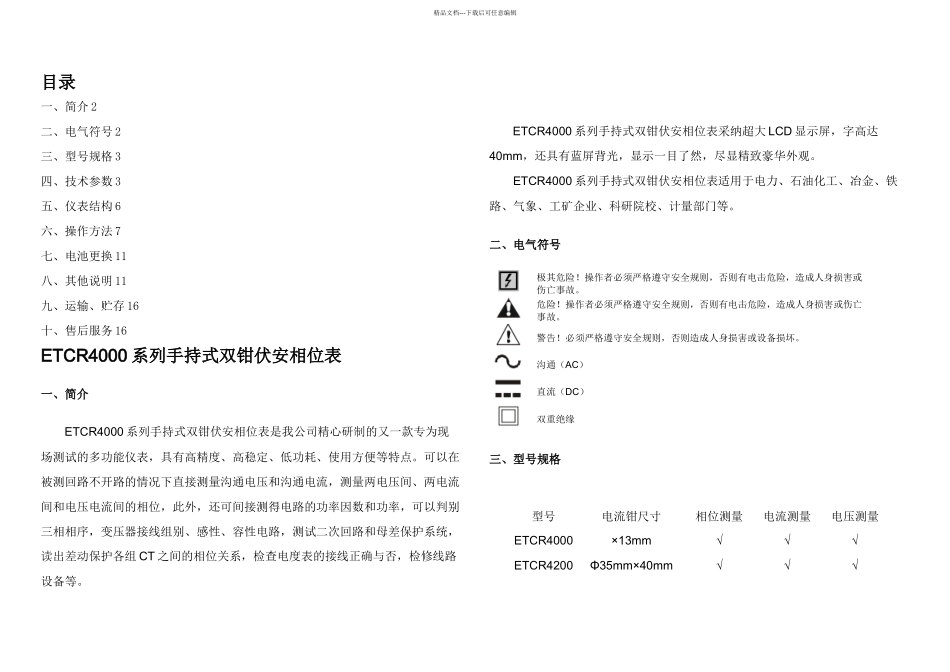

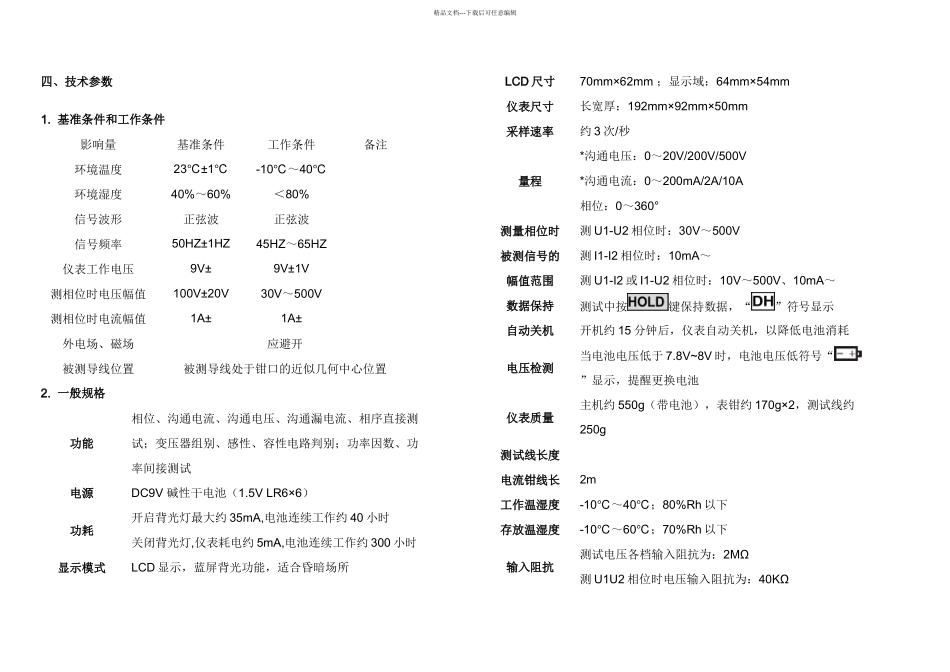

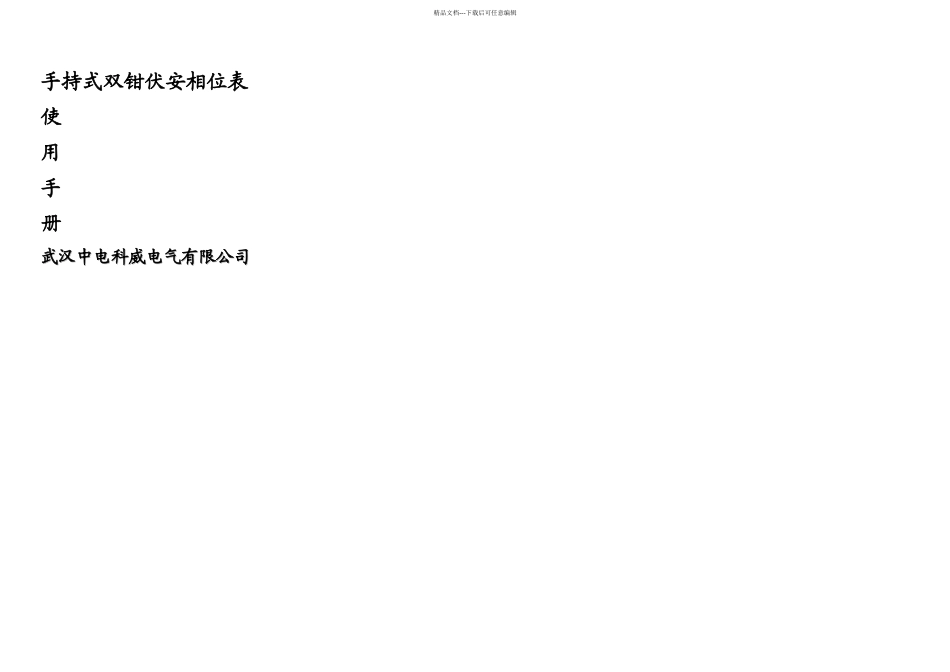

精品文档---下载后可任意编辑手持式双钳伏安相位表使用手册武汉中电科威电气有限公司武汉中电科威电气有限公司精品文档---下载后可任意编辑目录一、简介 2二、电气符号 2三、型号规格 3四、技术参数 3五、仪表结构 6六、操作方法 7七、电池更换 11八、其他说明 11九、运输、贮存 16十、售后服务 16ETCR4000 系列手持式双钳伏安相位表一、简介ETCR4000 系列手持式双钳伏安相位表是我公司精心研制的又一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量沟通电压和沟通电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组 CT 之间的相位关系，检查电度表的接线正确与否，检修线路设备等。ETCR4000 系列手持式双钳伏安相位表采纳超大 LCD 显示屏，字高达40mm，还具有蓝屏背光，显示一目了然，尽显精致豪华外观。ETCR4000 系列手持式双钳伏安相位表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。二、电气符号极其危险！操作者必须严格遵守安全规则，否则有电击危险，造成人身损害或伤亡事故。危险！操作者必须严格遵守安全规则，否则有电击危险，造成人身损害或伤亡事故。警告！必须严格遵守安全规则，否则造成人身损害或设备损坏。沟通（AC）直流（DC）双重绝缘三、型号规格型号电流钳尺寸相位测量电流测量电压测量ETCR4000×13mm√√√ETCR4200Φ35mm×40mm√√√精品文档---下载后可任意编辑四、技术参数1. 基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃环境湿度40%～60%＜80%信号波形正弦波正弦波信号频率50HZ±1HZ45HZ～65HZ仪表工作电压9V±9V±1V测相位时电压幅值100V±20V30V～500V测相位时电流幅值1A±1A±外电场、磁场应避开被测导线位置被测导线处于钳口的近似几何中心位置2. 一般规格功能相位、沟通电流、沟通电压、沟通漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试电源DC9V 碱性干电池（1.5V LR6×6）功耗开启背光灯最大约 35mA,电池连续工作约 40 小时关闭背光灯,仪表耗电约 5mA,电池连续工作约 300 小时显示模式LCD 显示，蓝屏背光功能，适合昏暗场所LCD 尺寸70mm×62mm ；显示域：64mm×54mm仪表...
