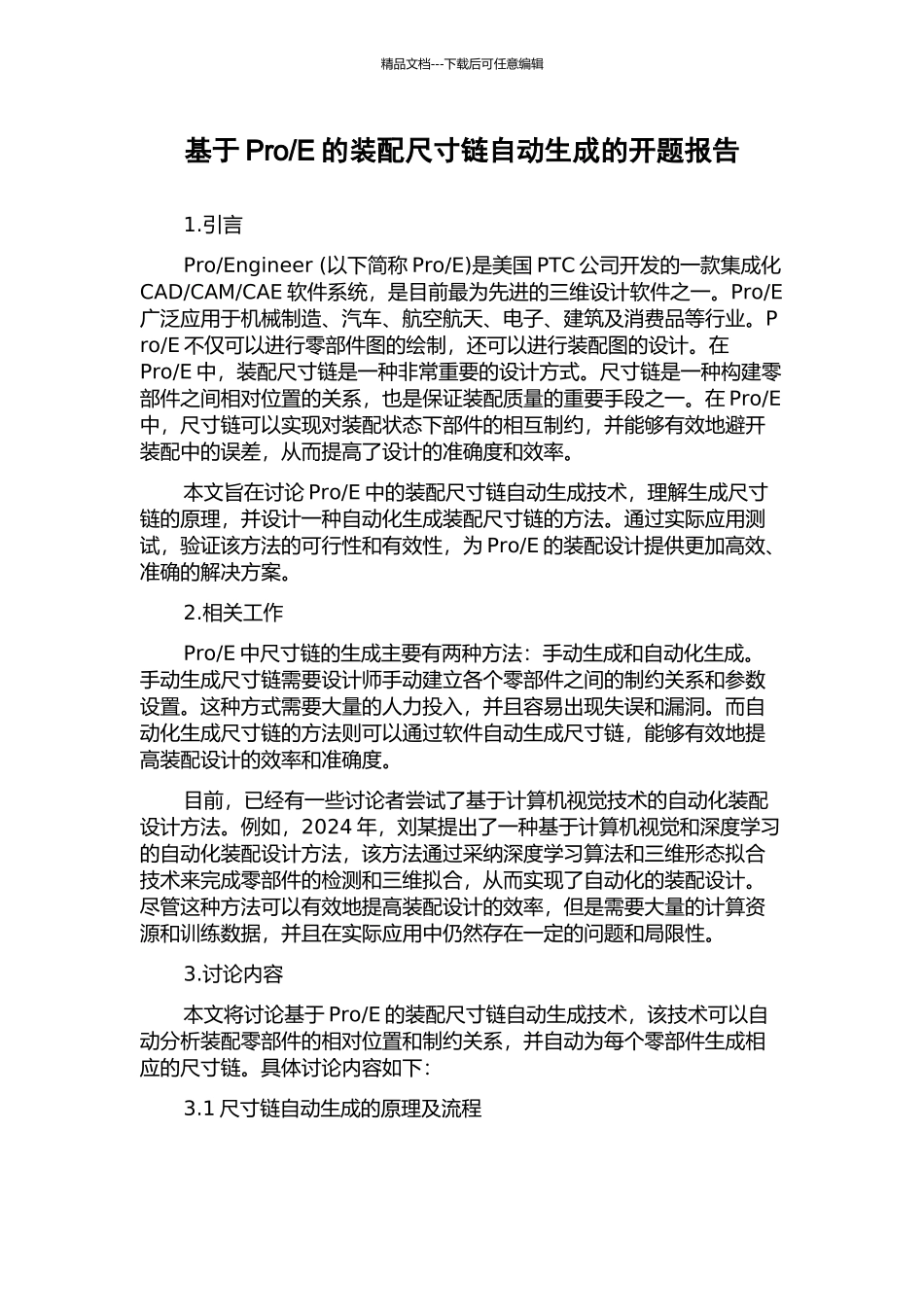

精品文档---下载后可任意编辑基于 Pro/E 的装配尺寸链自动生成的开题报告1.引言Pro/Engineer (以下简称 Pro/E)是美国 PTC 公司开发的一款集成化CAD/CAM/CAE 软件系统，是目前最为先进的三维设计软件之一。Pro/E广泛应用于机械制造、汽车、航空航天、电子、建筑及消费品等行业。Pro/E 不仅可以进行零部件图的绘制，还可以进行装配图的设计。在Pro/E 中，装配尺寸链是一种非常重要的设计方式。尺寸链是一种构建零部件之间相对位置的关系，也是保证装配质量的重要手段之一。在 Pro/E中，尺寸链可以实现对装配状态下部件的相互制约，并能够有效地避开装配中的误差，从而提高了设计的准确度和效率。本文旨在讨论 Pro/E 中的装配尺寸链自动生成技术，理解生成尺寸链的原理，并设计一种自动化生成装配尺寸链的方法。通过实际应用测试，验证该方法的可行性和有效性，为 Pro/E 的装配设计提供更加高效、准确的解决方案。2.相关工作Pro/E 中尺寸链的生成主要有两种方法：手动生成和自动化生成。手动生成尺寸链需要设计师手动建立各个零部件之间的制约关系和参数设置。这种方式需要大量的人力投入，并且容易出现失误和漏洞。而自动化生成尺寸链的方法则可以通过软件自动生成尺寸链，能够有效地提高装配设计的效率和准确度。目前，已经有一些讨论者尝试了基于计算机视觉技术的自动化装配设计方法。例如，2024 年，刘某提出了一种基于计算机视觉和深度学习的自动化装配设计方法，该方法通过采纳深度学习算法和三维形态拟合技术来完成零部件的检测和三维拟合，从而实现了自动化的装配设计。尽管这种方法可以有效地提高装配设计的效率，但是需要大量的计算资源和训练数据，并且在实际应用中仍然存在一定的问题和局限性。3.讨论内容本文将讨论基于 Pro/E 的装配尺寸链自动生成技术，该技术可以自动分析装配零部件的相对位置和制约关系，并自动为每个零部件生成相应的尺寸链。具体讨论内容如下：3.1 尺寸链自动生成的原理及流程精品文档---下载后可任意编辑首先，本文将分析 Pro/E 中尺寸链自动生成的原理和流程，理解生成尺寸链的基本概念和计算方法。然后，本文将讨论如何将这些方法编写成程序，实现自动化生成尺寸链的功能。3.2 尺寸链自动生成方法的实现本文将开发一个基于 Pro/E SDK (Software Development Kit)的自动化尺寸链生成工具，通过对各个零部件之间的关系和参数的分析，自动生成每个零部件的尺寸链。该工具可以实现对零部...
