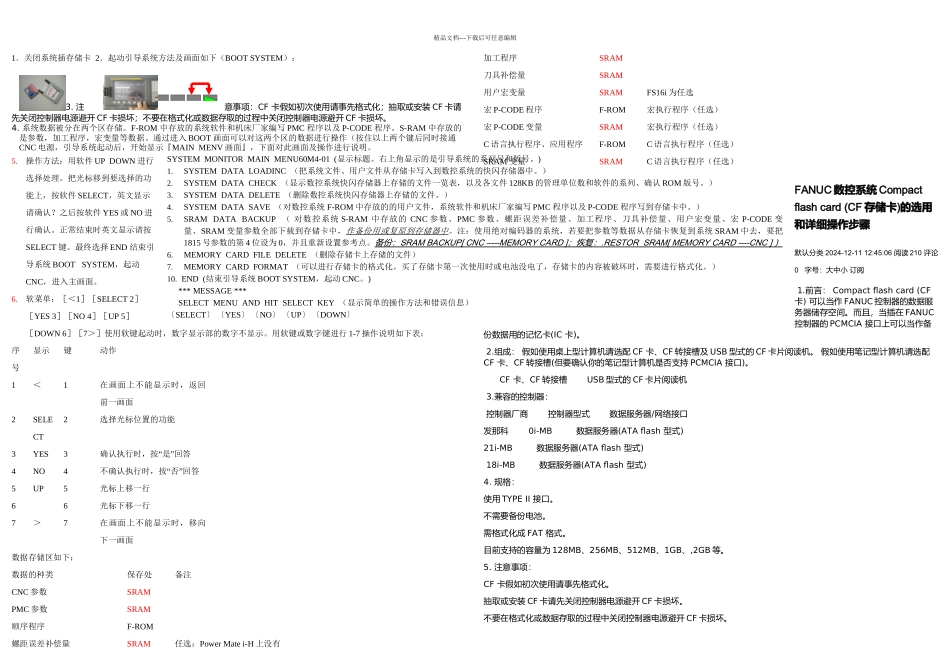

FANUC数控系统数据备份与恢复的使用说明存储卡_第1页
1/2

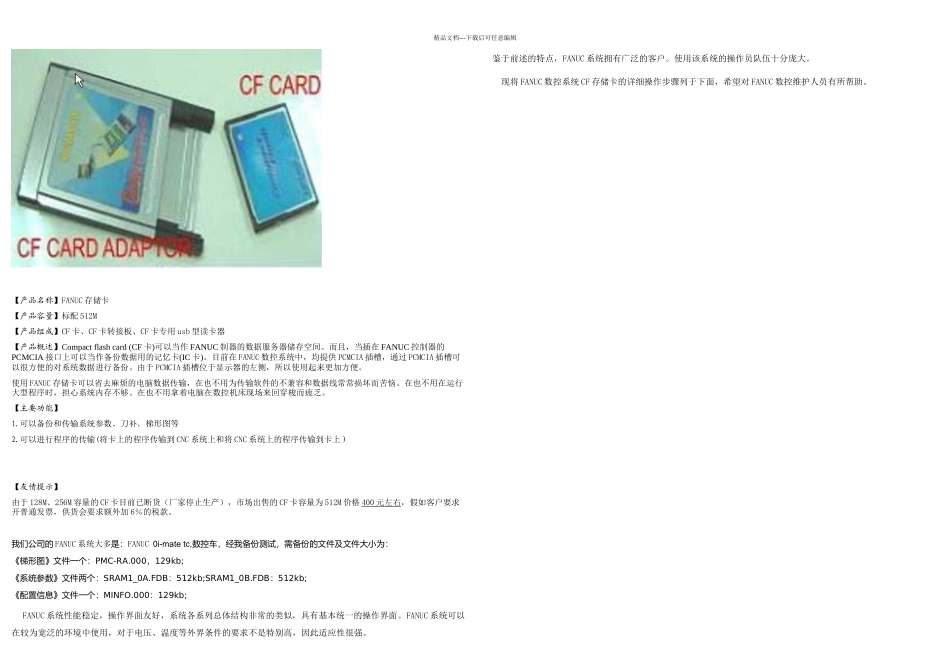

FANUC数控系统数据备份与恢复的使用说明存储卡_第2页
2/2
精品文档---下载后可任意编辑1 .关闭系统插存储卡 2.起动引导系统方法及画面如下(BOOT SYSTEM):3. 注意事项:CF 卡假如初次使用请事先格式化;抽取或安装 CF 卡请先关闭控制器电源避开 CF 卡损坏;不要在格式化或数据存取的过程中关闭控制器电源避开 CF 卡损坏。4. 系统数据被分在两个区存储。F-ROM 中存放的系统软件和机床厂家编写 PMC 程序以及 P-CODE 程序。S-RAM 中存放的是参数,加工程序,宏变量等数据。通过进入 BOOT 画面可以对这两个区的数据进行操作(按住以上两个键后同时接通CNC 电源,引导系统起动后,开始显示『MAIN MENV 画面』,下面对此画面及操作进行说明。5.操作方法:用软件 UP DOWN 进行选择处理。把光标移到要选择的功能上,按软件 SELECT,英文显示请确认?之后按软件 YES 或 NO 进行确认。正常结束时英文显示请按SELECT 键。最终选择 END 结束引导系统 BOOT SYSTEM,起动CNC,进入主画面。6.软菜单:[<1][SELECT 2][YES 3][NO 4][UP 5][DOWN 6][7>]使用软键起动时,数字显示部的数字不显示。用软键或数字键进行 1-7 操作说明如下表:序号显示键动作1<1在画面上不能显示时,返回前一画面2SELECT2选择光标位置的功能3YES3“”确认执行时,按 是 回答4NO4“”不确认执行时,按 否 回答5UP5光标上移一行66光标下移一行7>7在画面上不能显示时,移向下一画面数据存储区如下:数据的种类保存处备注CNC 参数SRAMPMC 参数SRAM顺序程序F-ROM螺距误差补偿量SRAM任选:Power Mate i-H 上没有加工程序SRAM刀具补偿量SRAM用户宏变量SRAMFS16i 为任选宏 P-CODE 程序F-ROM宏执行程序(任选)宏 P-CODE 变量SRAM宏执行程序(任选)C 语言执行程序、应用程序F-ROMC 语言执行程序(任选)SRAM 变量SRAMC 语言执行程序(任选)FANUC 数控系统 Compact flash card (CF 存储卡)的选用和详细操作步骤默认分类 2024-12-11 12:45:06 阅读 210 评论0 字号:大中小 订阅 1.前言: Compact flash card (CF 卡) 可以当作 FANUC 控制器的数据服务器储存空间。而且,当插在 FANUC控制器的 PCMCIA 接口上可以当作备份数据用的记忆卡(IC 卡)。 2.组成: 假如使用桌上型计算机请选配 CF 卡、CF 转接槽及 USB 型式的 CF 卡片阅读机。 假如使用笔记型计算机请选配CF 卡、CF 转接槽(但要确认你的笔记型计算机是否支持 PCMCIA 接...
