FD冷冻干燥机操作手册

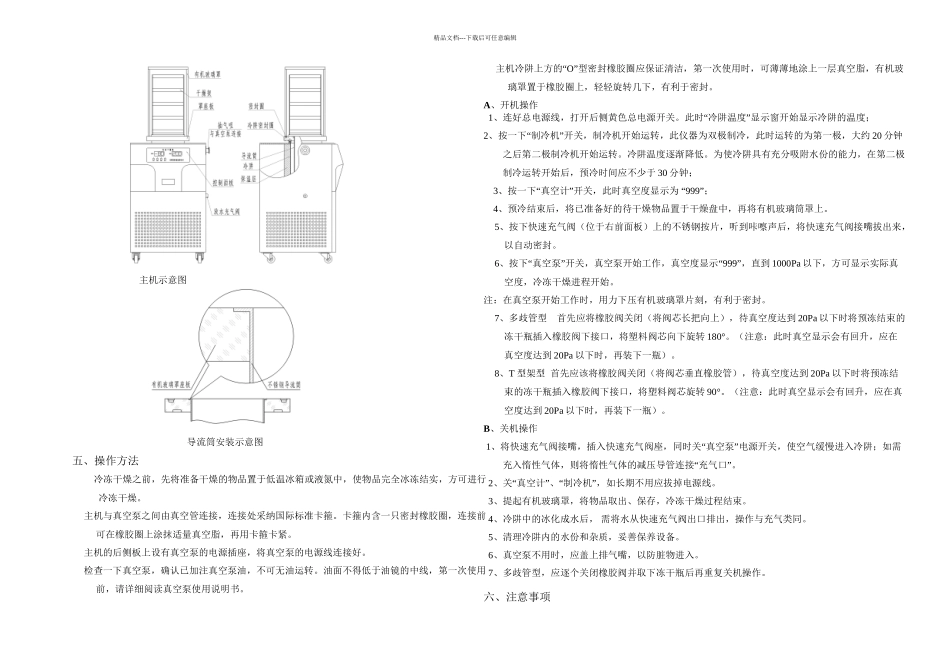

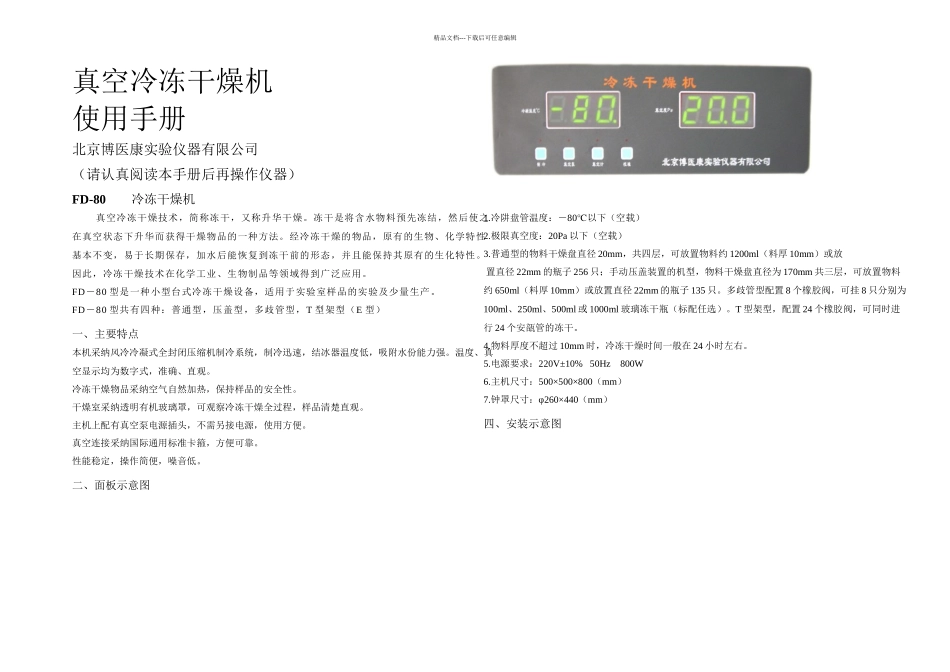

精品文档---下载后可任意编辑真空冷冻干燥机使用手册北京博医康实验仪器有限公司（请认真阅读本手册后再操作仪器）FD-80 冷冻干燥机真空冷冻干燥技术，简称冻干，又称升华干燥。冻干是将含水物料预先冻结，然后使之在真空状态下升华而获得干燥物品的一种方法。经冷冻干燥的物品，原有的生物、化学特性基本不变，易于长期保存，加水后能恢复到冻干前的形态，并且能保持其原有的生化特性。因此，冷冻干燥技术在化学工业、生物制品等领域得到广泛应用。FD－80 型是一种小型台式冷冻干燥设备，适用于实验室样品的实验及少量生产。FD－80 型共有四种：普通型，压盖型，多歧管型，T 型架型（E 型）一、主要特点本机采纳风冷冷凝式全封闭压缩机制冷系统，制冷迅速，结冰器温度低，吸附水份能力强。温度、真空显示均为数字式，准确、直观。冷冻干燥物品采纳空气自然加热，保持样品的安全性。干燥室采纳透明有机玻璃罩，可观察冷冻干燥全过程，样品清楚直观。主机上配有真空泵电源插头，不需另接电源，使用方便。真空连接采纳国际通用标准卡箍，方便可靠。性能稳定，操作简便，噪音低。二、面板示意图1.冷阱盘管温度：－80℃以下（空载）2.极限真空度：20Pa 以下（空载）3.普通型的物料干燥盘直径 20mm，共四层，可放置物料约 1200ml（料厚 10mm）或放 置直径 22mm 的瓶子 256 只；手动压盖装置的机型，物料干燥盘直径为 170mm 共三层，可放置物料约 650ml（料厚 10mm）或放置直径 22mm 的瓶子 135 只。多歧管型配置 8 个橡胶阀，可挂 8 只分别为100ml、250ml、500ml 或 1000ml 玻璃冻干瓶（标配任选）。T 型架型，配置 24 个橡胶阀，可同时进行 24 个安瓿管的冻干。4.物料厚度不超过 10mm 时，冷冻干燥时间一般在 24 小时左右。5.电源要求：220V±10% 50Hz 800W6.主机尺寸：500×500×800（mm）7.钟罩尺寸：φ260×440（mm）四、安装示意图精品文档---下载后可任意编辑 主机示意图导流筒安装示意图五、操作方法冷冻干燥之前，先将准备干燥的物品置于低温冰箱或液氮中，使物品完全冰冻结实，方可进行冷冻干燥。 主机与真空泵之间由真空管连接，连接处采纳国际标准卡箍。卡箍内含一只密封橡胶圈，连接前可在橡胶圈上涂抹适量真空脂，再用卡箍卡紧。 主机的后侧板上设有真空泵的电源插座，将真空泵的电源线连接好。 检查一下真空泵，确认已加注真空泵油，不可无油运转。油面不得低于油镜的中线，第一次使用前，请...
