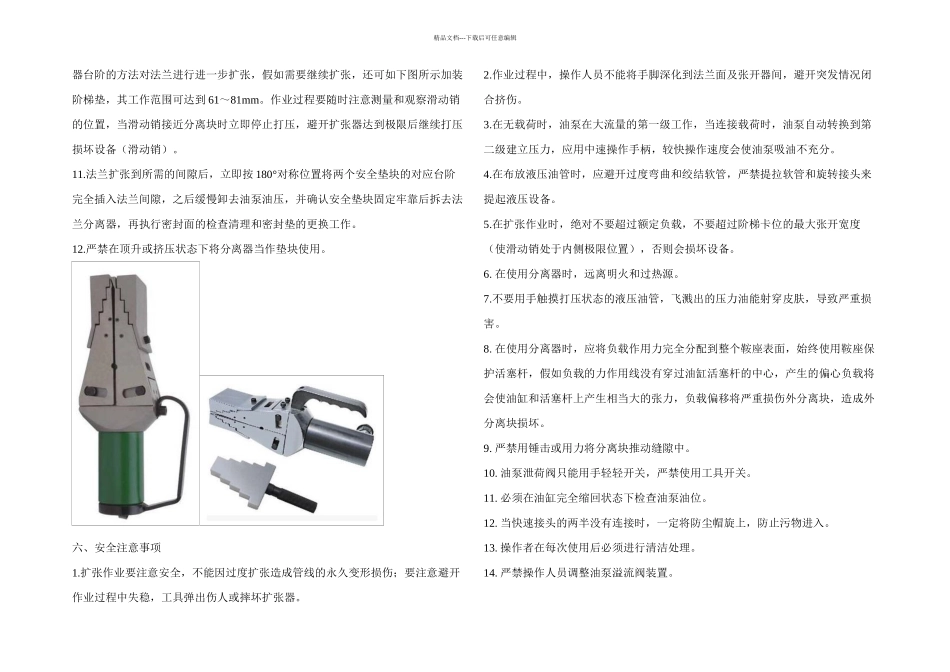

精品文档---下载后可任意编辑编制：张卫东审核：批准：宁夏宁化安装检修厂2024 年 12 月 1 日一、法兰分离器组成及结构尺寸 二、法兰分离器组成构件性能 手动泵 1 台 最高工作输出油压 70Mpa（10000PSI）；1 对 2 分流器 1 件 最高工作压力 70Mpa（10000PSI）； 液压管 2 根 1.8 米长 最高工作压力 70Mpa（10000PSI）； 分体油压阶梯式法兰分离器 2 台 最高工作油压 70Mpa（10000PSI），最大分离力 2×14T，最小分离间隙 6mm，每阶可分离 25mm，最大分离量 61mm，加阶梯垫块最大可分离 81mm。 三、法兰分离器应用范围管道和法兰的维修；移动直角接头、快速接头、垫圈和金属密封调换；阀门和控制部分的维护和调换。四、法兰分离器的维护保养精品文档---下载后可任意编辑设备必须定期检查及保养，根据使用情况反馈及时维修或更换不完好部件；对法兰分离器滑动销和楔形滑块要定期上油，保证其使用中润滑良好；必须定期检查油泵油箱油位，发现油箱内油位不足时，要及时补充添加；法兰分离器拉运及使用过程中要注意不要接触沙土，不要被其它铁锈、打磨颗粒物、保温棉等粘染到，使用后要及时清洁并装箱妥善保管。 五、法兰分离器操作规程（要求）1.操作人员必须通过法兰分离器操作培训且考核合格方可操作。2.操作人员必须严格按要求着装和佩带必要的劳保用品，携带必要的测量工具。3.使用前连接并检查手动泵、1 对 2 分流器、液压油管及分离器之间的接头是否连接紧固无泄漏，严禁在各系统未完全连接紧固情况下操作。4.严禁未泄压或未完全泄压的情况下拆卸油路接头。5.作业部位法兰的连接螺栓应全部拆卸，假如必须留有连接螺栓，必须保证保留螺栓的螺母已卸松到不会影响张开作业，且螺杆能自由活动。6.法兰扩张过程中必须保证两分离器稳固可靠，不会出现较大偏离，更不能因此损坏设备及伤到检修操作人员。7.手动泵必须平置摆放置且只限 1 人操作，严禁两人以上或加长泵的手柄操作。8.操作者必须站在泵的一侧，远离手柄回弹力范围。9.如下图所示，法兰分离作业尽量选择成对使用，安放位置选择 180°左右对称布置，并将分离块的台阶全部插入间隙时（缝隙小的初始扩张插入深度不得小于15mm ） ，才可按压手动泵进行张开作业。张开器未持力或即将卸载前，操作人员应进行扶持，避开偏离安放位置或坠落。10.每个台阶的最大张开宽度为 25mm，分离器每个台阶工作区间依次为 6～31、16～41、26～51、36，一次不能满...
