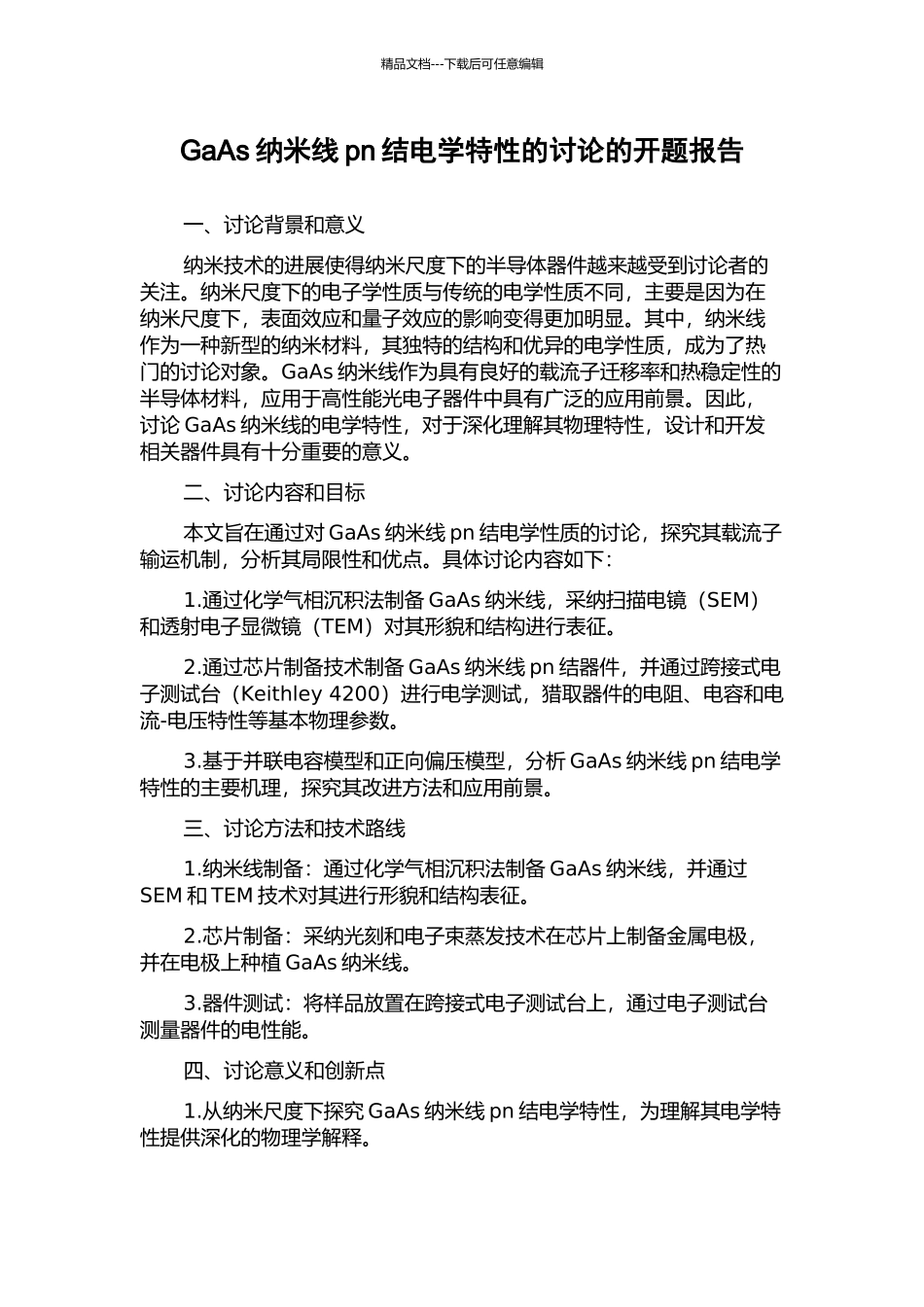

精品文档---下载后可任意编辑GaAs 纳米线 pn 结电学特性的讨论的开题报告一、讨论背景和意义纳米技术的进展使得纳米尺度下的半导体器件越来越受到讨论者的关注。纳米尺度下的电子学性质与传统的电学性质不同,主要是因为在纳米尺度下,表面效应和量子效应的影响变得更加明显。其中,纳米线作为一种新型的纳米材料,其独特的结构和优异的电学性质,成为了热门的讨论对象。GaAs 纳米线作为具有良好的载流子迁移率和热稳定性的半导体材料,应用于高性能光电子器件中具有广泛的应用前景。因此,讨论 GaAs 纳米线的电学特性,对于深化理解其物理特性,设计和开发相关器件具有十分重要的意义。二、讨论内容和目标本文旨在通过对 GaAs 纳米线 pn 结电学性质的讨论,探究其载流子输运机制,分析其局限性和优点。具体讨论内容如下:1.通过化学气相沉积法制备 GaAs 纳米线,采纳扫描电镜(SEM)和透射电子显微镜(TEM)对其形貌和结构进行表征。2.通过芯片制备技术制备 GaAs 纳米线 pn 结器件,并通过跨接式电子测试台(Keithley 4200)进行电学测试,猎取器件的电阻、电容和电流-电压特性等基本物理参数。3.基于并联电容模型和正向偏压模型,分析 GaAs 纳米线 pn 结电学特性的主要机理,探究其改进方法和应用前景。三、讨论方法和技术路线1.纳米线制备:通过化学气相沉积法制备 GaAs 纳米线,并通过SEM 和 TEM 技术对其进行形貌和结构表征。2.芯片制备:采纳光刻和电子束蒸发技术在芯片上制备金属电极,并在电极上种植 GaAs 纳米线。3.器件测试:将样品放置在跨接式电子测试台上,通过电子测试台测量器件的电性能。四、讨论意义和创新点1.从纳米尺度下探究 GaAs 纳米线 pn 结电学特性,为理解其电学特性提供深化的物理学解释。精品文档---下载后可任意编辑2.通过对 GaAs 纳米线 pn 结电学特性的讨论,探究其物理机制,从而扩展该材料在光电子器件中的应用。3.通过对 GaAs 纳米线 pn 结器件的制备和测试,提高对该材料电学性质的认识,并为进一步讨论和改进提供基础数据和理论依据。讨论创新点:1.应用先进的制备技术制备 GaAs 纳米线 pn 结器件,并通过电学测试台对其电学性质进行定量测试。2.分析 GaAs 纳米线 pn 结器件的电学特性,从理论和实验角度对其进行探究,为进一步应用该材料提供了新的思路。
