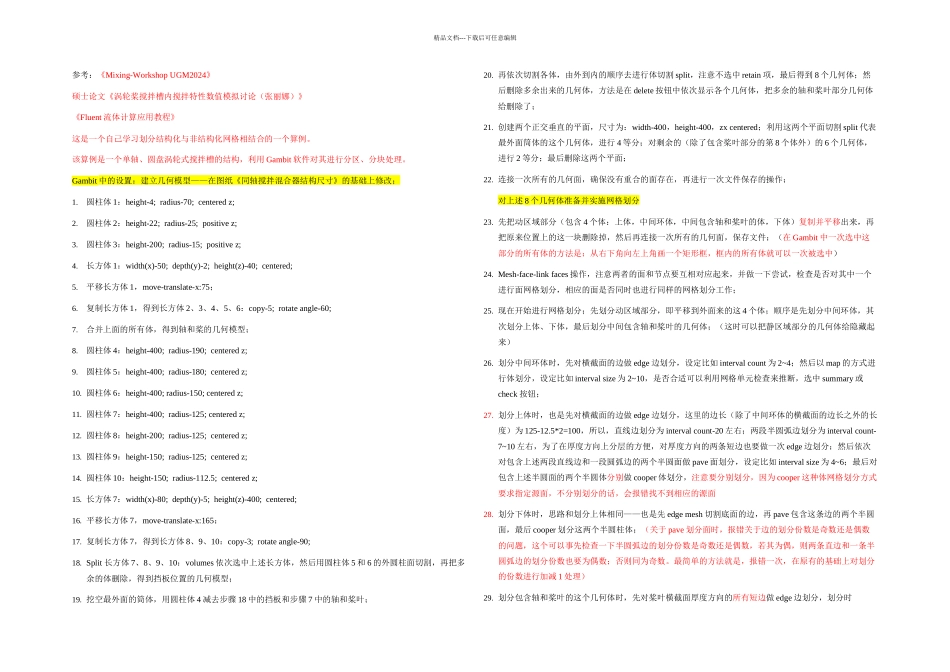

精品文档---下载后可任意编辑参考：《Mixing-Workshop UGM2024》硕士论文《涡轮桨搅拌槽内搅拌特性数值模拟讨论（张丽娜）》《Fluent 流体计算应用教程》这是一个自己学习划分结构化与非结构化网格相结合的一个算例。该算例是一个单轴、圆盘涡轮式搅拌槽的结构，利用 Gambit 软件对其进行分区、分块处理。Gambit 中的设置：建立几何模型——在图纸《同轴搅拌混合器结构尺寸》的基础上修改；1.圆柱体 1：height-4; radius-70; centered z;2.圆柱体 2：height-22; radius-25; positive z;3.圆柱体 3：height-200; radius-15; positive z;4.长方体 1：width(x)-50; depth(y)-2; height(z)-40; centered;5.平移长方体 1，move-translate-x:75；6.复制长方体 1，得到长方体 2、3、4、5、6：copy-5; rotate angle-60; 7.合并上面的所有体，得到轴和桨的几何模型；8.圆柱体 4：height-400; radius-190; centered z;9.圆柱体 5：height-400; radius-180; centered z;10. 圆柱体 6：height-400; radius-150; centered z;11. 圆柱体 7：height-400; radius-125; centered z;12. 圆柱体 8：height-200; radius-125; centered z;13. 圆柱体 9：height-150; radius-125; centered z;14. 圆柱体 10：height-150; radius-112.5; centered z;15. 长方体 7：width(x)-80; depth(y)-5; height(z)-400; centered;16. 平移长方体 7，move-translate-x:165；17. 复制长方体 7，得到长方体 8、9、10：copy-3; rotate angle-90;18. Split 长方体 7、8、9、10：volumes 依次选中上述长方体，然后用圆柱体 5 和 6 的外圆柱面切割，再把多余的体删除，得到挡板位置的几何模型；19. 挖空最外面的筒体，用圆柱体 4 减去步骤 18 中的挡板和步骤 7 中的轴和桨叶；20. 再依次切割各体，由外到内的顺序去进行体切割 split，注意不选中 retain 项，最后得到 8 个几何体；然后删除多余出来的几何体，方法是在 delete 按钮中依次显示各个几何体，把多余的轴和桨叶部分几何体给删除了；21. 创建两个正交垂直的平面，尺寸为：width-400，height-400，zx centered；利用这两个平面切割 split 代表最外面筒体的这个几何体，进行 4 等分；对剩余的（除了包含桨叶部分的第 8 个体外）的 6 个几何体，进行 2 等分；最后删除这两个平面；22. 连接一次所有的几何面，确保没有重合...
