GaN-LED电电性能关系研究的开题报告

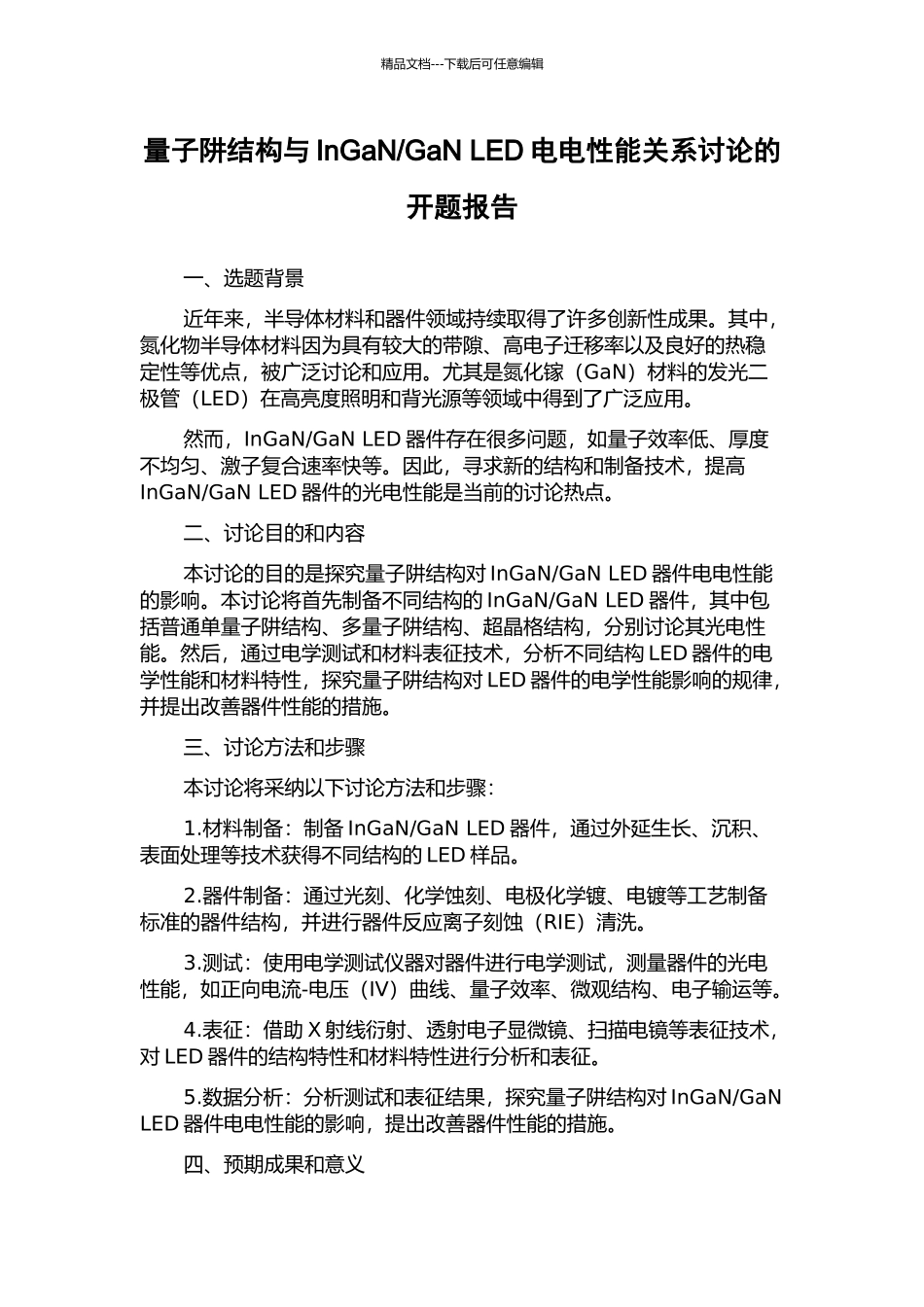

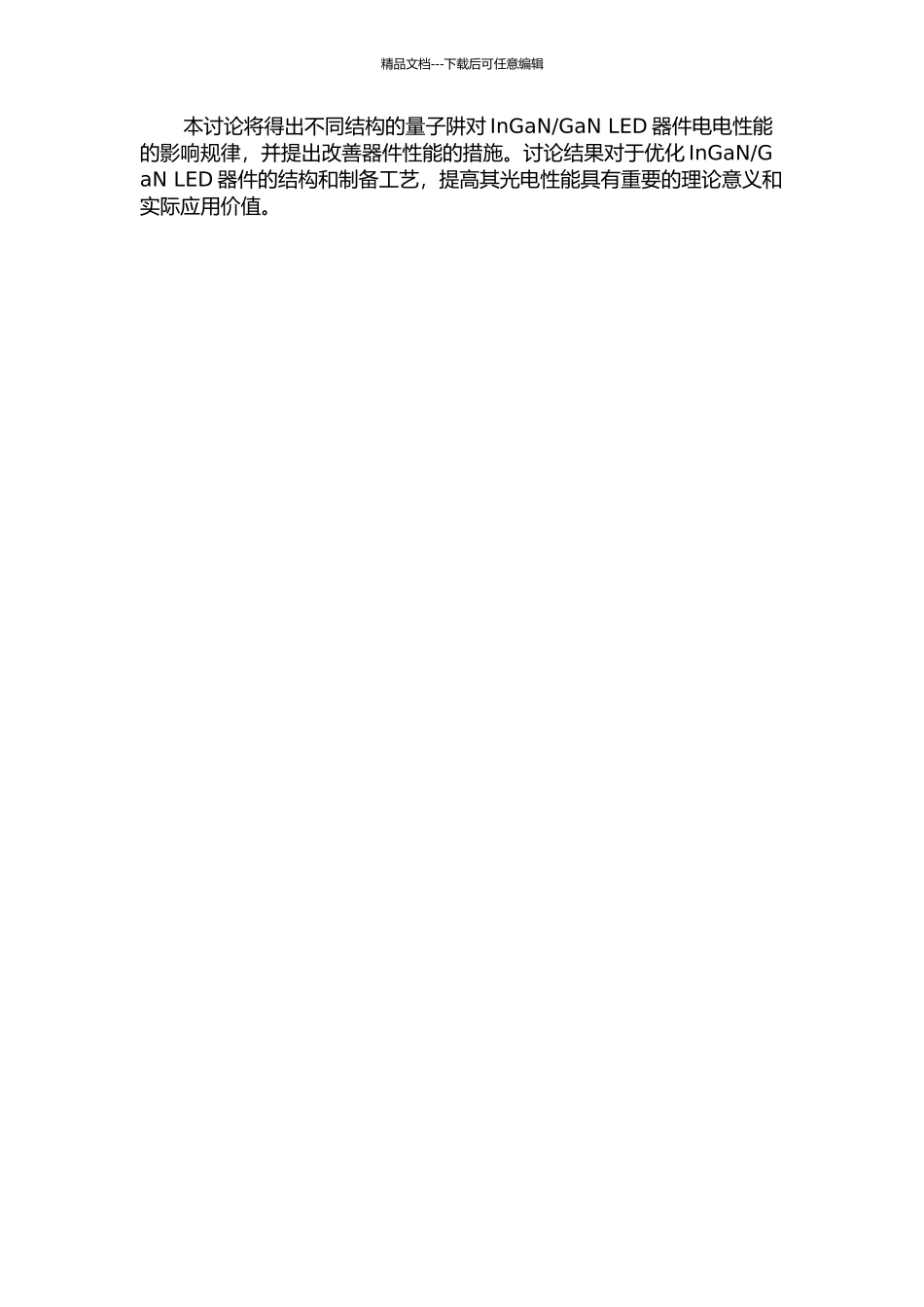

精品文档---下载后可任意编辑量子阱结构与 InGaN/GaN LED 电电性能关系讨论的开题报告一、选题背景近年来，半导体材料和器件领域持续取得了许多创新性成果。其中，氮化物半导体材料因为具有较大的带隙、高电子迁移率以及良好的热稳定性等优点，被广泛讨论和应用。尤其是氮化镓（GaN）材料的发光二极管（LED）在高亮度照明和背光源等领域中得到了广泛应用。然而，InGaN/GaN LED 器件存在很多问题，如量子效率低、厚度不均匀、激子复合速率快等。因此，寻求新的结构和制备技术，提高InGaN/GaN LED 器件的光电性能是当前的讨论热点。二、讨论目的和内容本讨论的目的是探究量子阱结构对 InGaN/GaN LED 器件电电性能的影响。本讨论将首先制备不同结构的 InGaN/GaN LED 器件，其中包括普通单量子阱结构、多量子阱结构、超晶格结构，分别讨论其光电性能。然后，通过电学测试和材料表征技术，分析不同结构 LED 器件的电学性能和材料特性，探究量子阱结构对 LED 器件的电学性能影响的规律，并提出改善器件性能的措施。三、讨论方法和步骤本讨论将采纳以下讨论方法和步骤：1.材料制备：制备 InGaN/GaN LED 器件，通过外延生长、沉积、表面处理等技术获得不同结构的 LED 样品。2.器件制备：通过光刻、化学蚀刻、电极化学镀、电镀等工艺制备标准的器件结构，并进行器件反应离子刻蚀（RIE）清洗。3.测试：使用电学测试仪器对器件进行电学测试，测量器件的光电性能，如正向电流-电压（IV）曲线、量子效率、微观结构、电子输运等。4.表征：借助 X 射线衍射、透射电子显微镜、扫描电镜等表征技术，对 LED 器件的结构特性和材料特性进行分析和表征。5.数据分析：分析测试和表征结果，探究量子阱结构对 InGaN/GaN LED 器件电电性能的影响，提出改善器件性能的措施。四、预期成果和意义精品文档---下载后可任意编辑本讨论将得出不同结构的量子阱对 InGaN/GaN LED 器件电电性能的影响规律，并提出改善器件性能的措施。讨论结果对于优化 InGaN/GaN LED 器件的结构和制备工艺，提高其光电性能具有重要的理论意义和实际应用价值。
