GaN异质结探测器研究的开题报告

GaN异质结探测器研究的开题报告_第1页
1/2

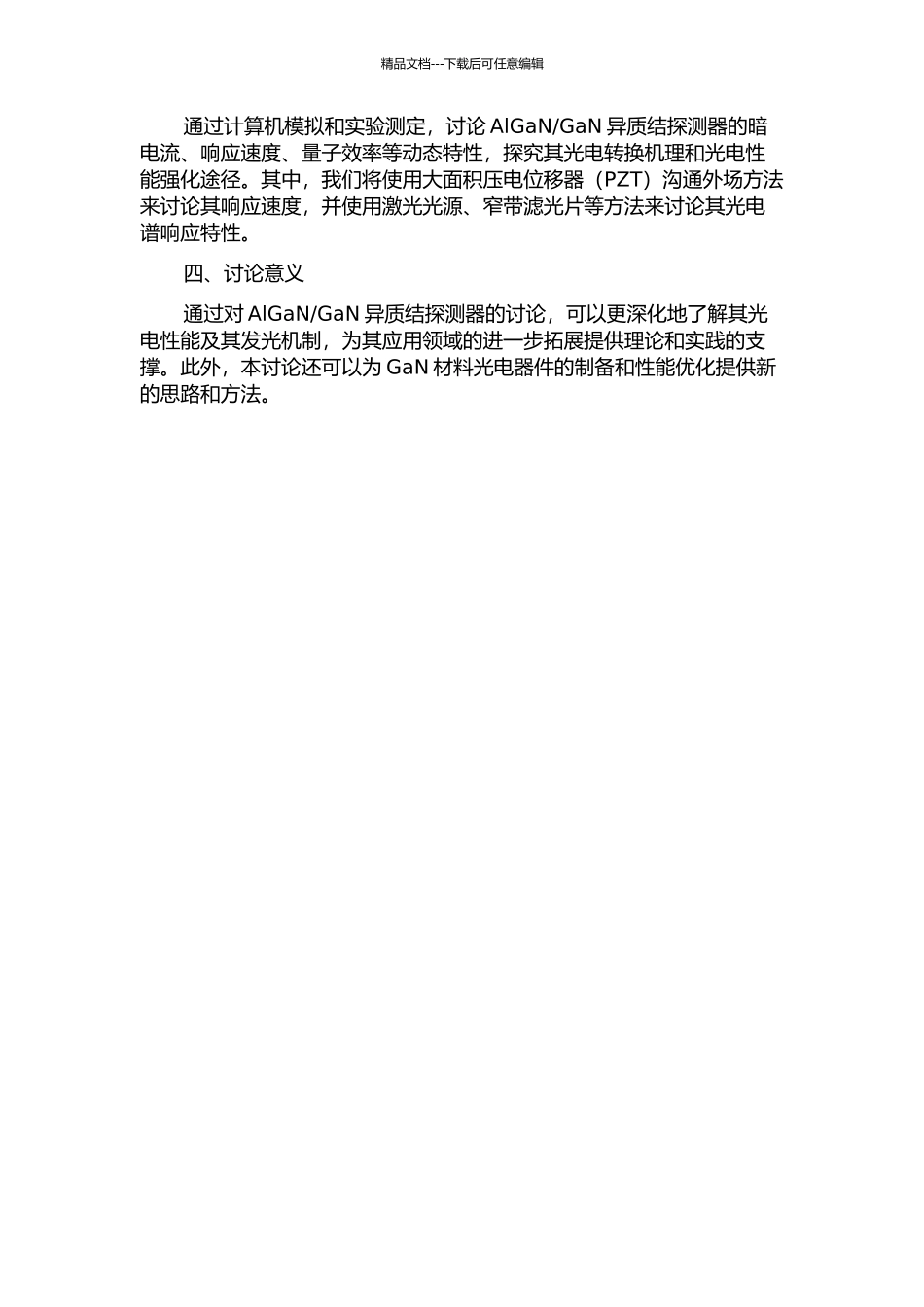

GaN异质结探测器研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑AlGaN/GaN 异质结探测器讨论的开题报告一、讨论背景随着通讯、医疗、军事等领域对光电器件性能需求的不断提高,以及半导体材料制备技术和器件工艺的不断进步,宽禁带半导体材料 GaN的应用逐渐扩展到了光电、微波、高功率电子等领域。而 GaN 材料的最大特点是其高电子迁移率、高饱和漂移速度、高击穿电场、高热导率等性能,这些性能为其在射频微波电路和光电器件领域的应用提供了有利条件。然而,在光电器件领域,GaN 材料的光电性能讨论还处于初级阶段,其探测器的讨论也处于起步阶段。针对 GaN 材料探测器的讨论,已经有许多学者做出了一系列的尝试,其中,AlGaN/GaN 异质结探测器作为GaN 光电探测器讨论的一种重要类型,近年来受到了广泛的关注。二、讨论目的本次讨论旨在探究 AlGaN/GaN 异质结探测器的光电性能及其动态特性,具体讨论内容包括:1.通过化学气相沉积技术(MOCVD)制备 AlGaN/GaN 异质结薄膜,并优化其制备参数,以提高探测器的性能。2.利用光电测试系统测量 AlGaN/GaN 异质结探测器的 IV 特性、光电谱响应特性等基本性能,并对其进行分析,为后续深化讨论做好准备。3.对 AlGaN/GaN 异质结探测器的暗电流、响应速度、量子效率等动态特性进行讨论,探究其光电转换机理和光电性能强化途径。三、讨论内容与方法1.材料制备本讨论将采纳化学气相沉积技术(MOCVD)制备 AlGaN/GaN 异质结探测器样品。制备过程中,我们将优化沉积温度、压强、流量等关键参数,力求制备出高品质的 AlGaN/GaN 异质结薄膜。2.检测方法利用光电测试系统,测量 AlGaN/GaN 异质结探测器的 IV 特性、光电谱响应特性等基本性能,对其进行分析,猎取器件各个特性参数。3.动态特性讨论精品文档---下载后可任意编辑通过计算机模拟和实验测定,讨论 AlGaN/GaN 异质结探测器的暗电流、响应速度、量子效率等动态特性,探究其光电转换机理和光电性能强化途径。其中,我们将使用大面积压电位移器(PZT)沟通外场方法来讨论其响应速度,并使用激光光源、窄带滤光片等方法来讨论其光电谱响应特性。四、讨论意义通过对 AlGaN/GaN 异质结探测器的讨论,可以更深化地了解其光电性能及其发光机制,为其应用领域的进一步拓展提供理论和实践的支撑。此外,本讨论还可以为 GaN 材料光电器件的制备和性能优化提供新的思路和方法。
