升压变压器设计

升压变压器设计_第1页
1/8
升压变压器设计_第2页
2/8
升压变压器设计_第3页
3/8

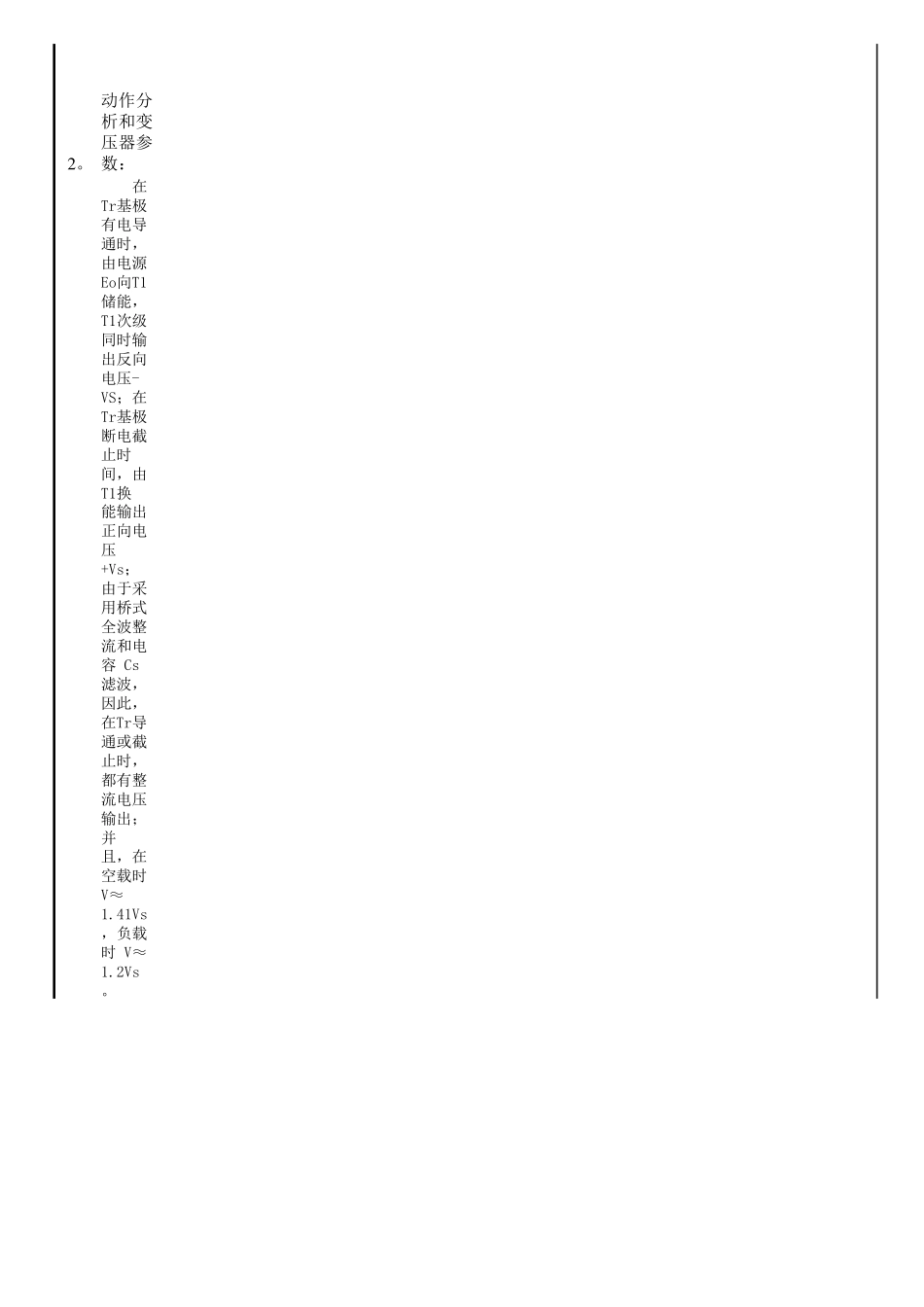

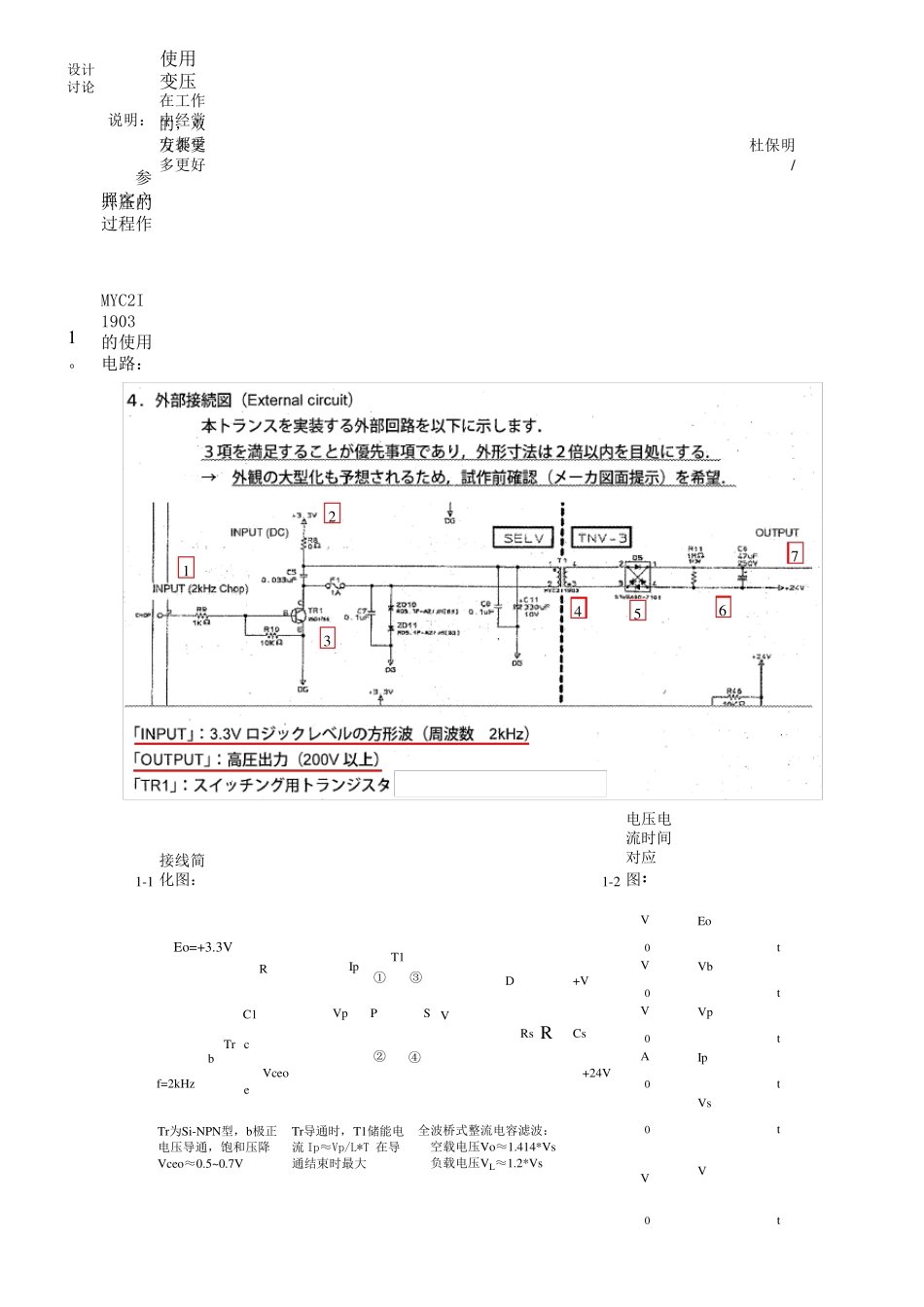

设计讨论使用变压说明:在工作中经常的,双方都受发表更多更好杜保明/ 参照客户升压的过程作1。MYC2I1903的使用电路: 1-1接线简化图: 1-2电压电流时间对应图:bceRsTrREo=+3.3VT1C1PSCs+24Vf=2kHzVceo+VDVR全波桥式整流电容滤波:空载电压Vo≈1.414*Vs负载电压VL≈1.2*VsTr为Si-NPN型,b极正电压导通,饱和压降Vceo≈0.5~0.7VIpTr导通时,T1储能电流Ip≈Vp/L*T 在导通结束时最大Vp①②③④000000EoVbVpIpVsVtVVVAVttttt24315672。动作分析和变压器参数: 在Tr基极有电导通时,由电源Eo向T1储能,T1次级同时输出反向电压-VS;在Tr基极断电截止时间,由T1换能输出正向电压+Vs;由于采用桥式全波整流和电容 Cs滤波,因此,在Tr导通或截止时,都有整流电压输出;并且,在空载时V≈1.41Vs,负载时 V≈1.2Vs。 由于是电压输出,所需T1功率很小,按次级电流Is为泄放电阻Rs(1MΩ)上电流的10~15倍考虑,即: Is≈0.003(A)(接下页)P1aT1的功率容量: Pt≈ V*Is≈0.63(VA)(V=210Vdc,Is=0.003A)b在本电路中,开关管Tr的电源电压Eo=+3.3V,如果计入Tr导通时的饱和压降,则Tr导通时T1初级两端的工作电压:Vp=3.3-VR-Vceo≈ 2.70(V)式中-+3.3:供电电源电压Vceo:Tr导通饱和压降≈0.6VVR:限流电阻R压降≈015*210/1000000 ≈15* V/Rs ≈cT1储能时初级需要的平均电流Iprms(有效值电流):Iprms= Pt / Vp≈0.23(A)dTr的激励为2kHz的方波,周期T=500μs,如果最大导通时间Ton≈0.45T≈225μs;T1初级最大输入电流Ip为:Ip =2*Iprms*(T/Ton)≈1.04(A)eT1初级输入电流Ip与端电压和通电时间成正比,和电感量成反比,即:Ip≈Vp*Ton*10-3/L(L:mH)如果要求T1初级绕组在Tr导通结束时电流Ip达到1.04A,则T1的初级绕组电感应为:Lp=Vp*Ton*10-3/Ip 说明:在维持电压输出时,储能电容Cs的电能消耗很小,需要通过电源Eo补充的能量也就很少;导通时的最大电流 Ip应仅发生在开启的短时间内,正常工作时的电流远小于Ip,即实际上的T1的Lp可适当增大。≈2.7*225*10-3/1.04≈ 0.60(m H)f 铁心:Z11-0.35tEI19铁心,叠厚7.7mm(Ae=0.37mm2),低磁密态工作(Bm=4200G);g按电路参数所示,Tr导通时,Vp=2.8V,则T1的初级匝Np=Vp*Ton*102 /(Ae*Bm)≈40.0(Ts)当Vmin=205V时,T1次级的输出交流电压Vs=V/1.2≈205/1.2≈170V,则次级匝数:Ns=Np/((Vp/Vso)*(Ton/(T-Ton))≈ 2968.3 (Ts)匝数比:Ns/Np≈74.2h铁心磁隙: 说明:在维持电压输出时,储能电容...
