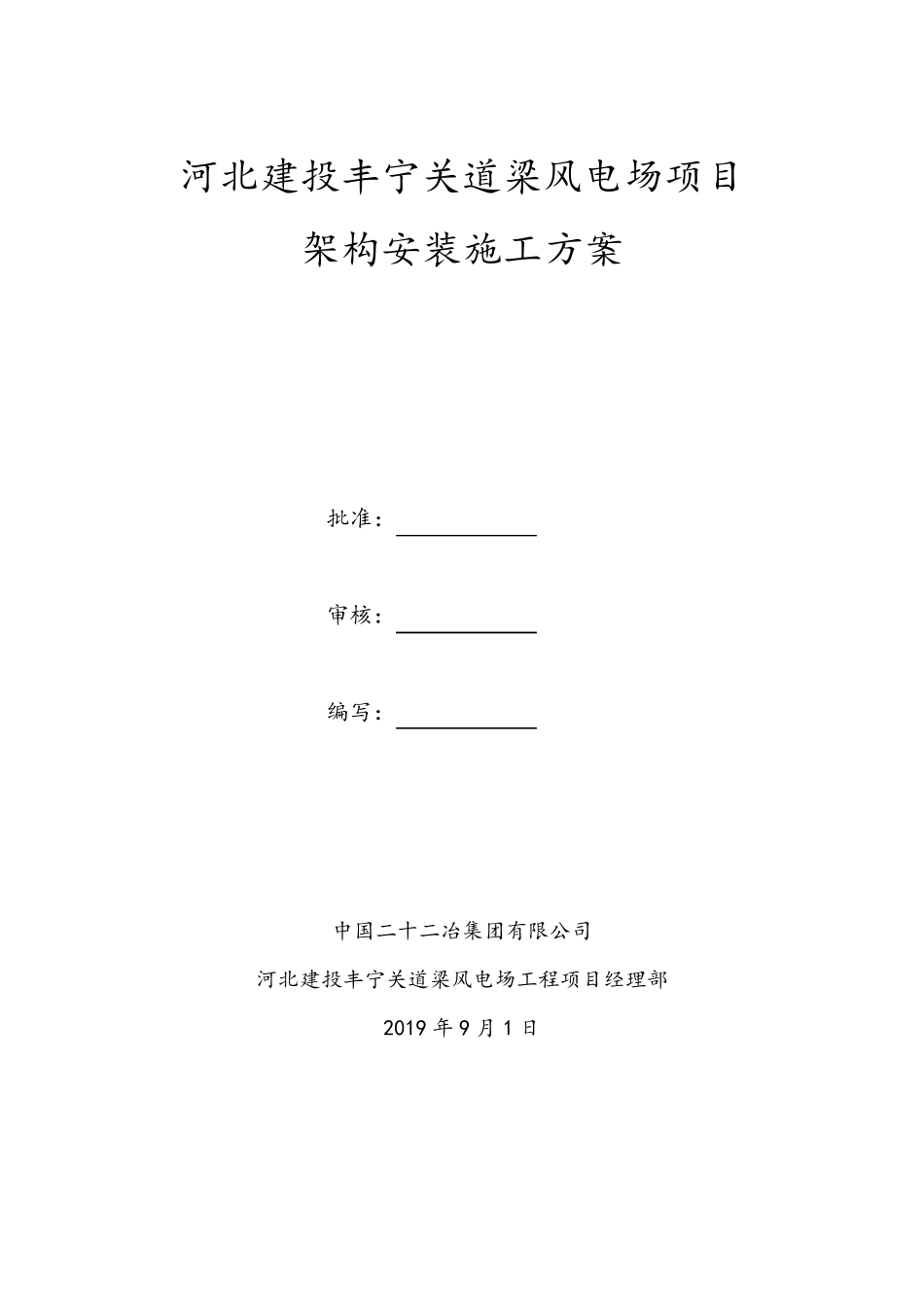

表B.3.8 特殊施工技术方案报审表 工程名称：河北建投丰宁关道梁风电场项目 编号：GDLFD-BYQSG-FABS-022 致 河北兴源工程建设监理有限公司 项目监理部： 现报上我单位河北建投丰宁关道梁风电场项目魁通沟站3#备用间隔扩建 架构安装 工程的特殊施工技术方案，请予审查。 附件：1、 架构安装 技术方案 14 页。 施工单位（盖章） 项目经理（签字）： 年 月 日 项目监理部审查意见： 项目监理机构（盖章） 专业监理工程师（签字）： 总监理工程师（签字）: 年 月 日 建设管理单位审批意见： 建设单位（盖章）： 项目代表（签字）： 年 月 日 本表一式 4 份，由承包单位填报，建设管理单位存 1 份，项目监理部存 1 份，承包单位存 2份。 河北建投丰宁关道梁风电场项目 架构安装施工方案 批准： 审核： 编写： 中国二十二冶集团有限公司 河北建投丰宁关道梁风电场工程项目经理部 2019 年 9 月 1 日 河北建投丰宁关道梁风电场工程项目经理部 架构安装方案 魁通沟升压站扩建工程-架构安装施工方案 一、工程概述 魁通沟风电场220KV 升压站位于河北省丰宁县万胜永乡，升压站原有容量为300MW。包含两台150MW 主变、两套220KV 间隔、两段35KV配电装置，及其它附属配电设施。本期工程新建3#主变间隔，及附属配电设施。新增容量为150MW。 二、编制依据 1、合同文件中的有关技术条款； 2、《钢结构工程施工质量验收规范》GB 50205—2001 及相关的规程规范和技术标准要求； 3、《电力建设施工技术规范 第一部分：土建结构工程》DL 519.1—2012； 4、《输变电钢管结构制造技术条件》DL/T 646-2012; 5、相关设计图纸。 三、构支、架安装的特性分析 魁通沟升压站构架布置站址 220kV 区域现场空间大，视野宽阔，所有构架采用地面预组装，组装完成后，使用汽车吊进行吊装就位，就位后采用封绳进行固定及调整“A”字杆的垂直度。 河北建投丰宁关道梁风电场工程项目经理部 架构安装方案 四、安装前准备工作 4.1 基础工作面准备 1）构架基础强度达到设计强度的 75%方可进行柱吊装；基础杯口派专人进行清扫及凿毛； 2）对所有构架基础进行测量放点，保证构架的中心坐标在同一轴线上，将设计高程、中心坐标进行标识。 4.2 组装工作面准备 1）根据构架平面布置图，对到货构架进行分类摆放，对构架安装采用先装进线构架 母线构架 主变进线构架及主变构架。 2）起重设备布置 起重设...
