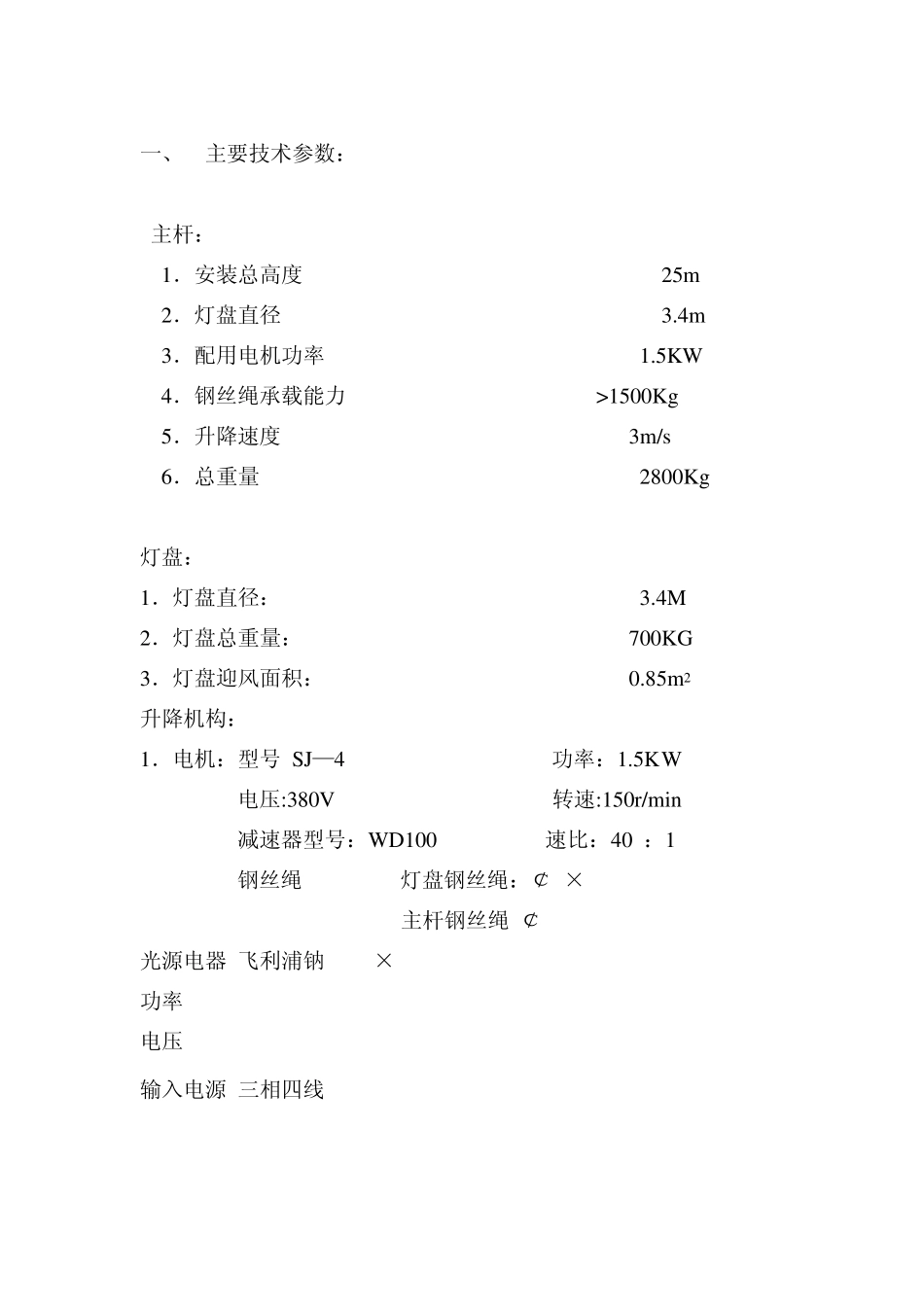

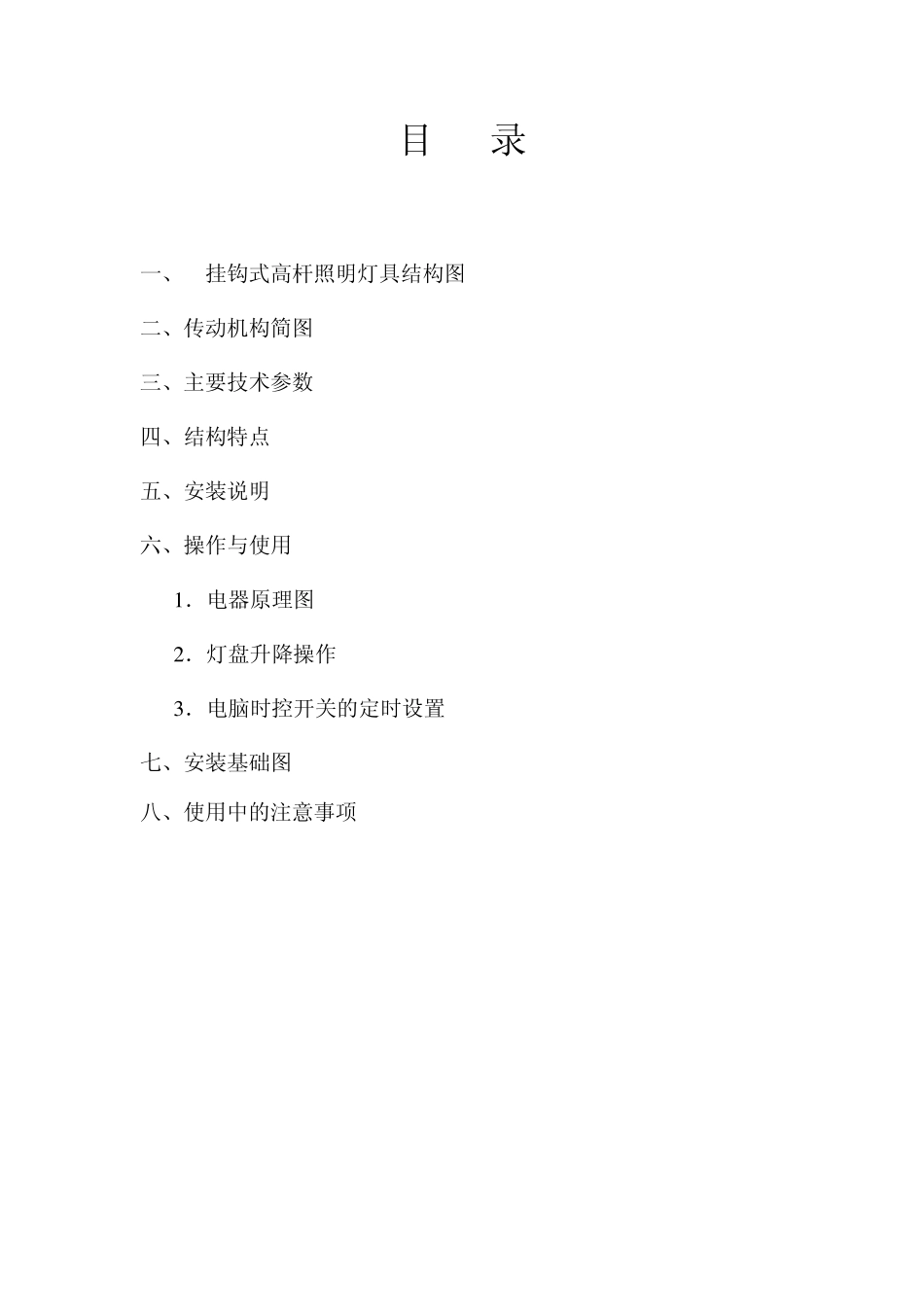

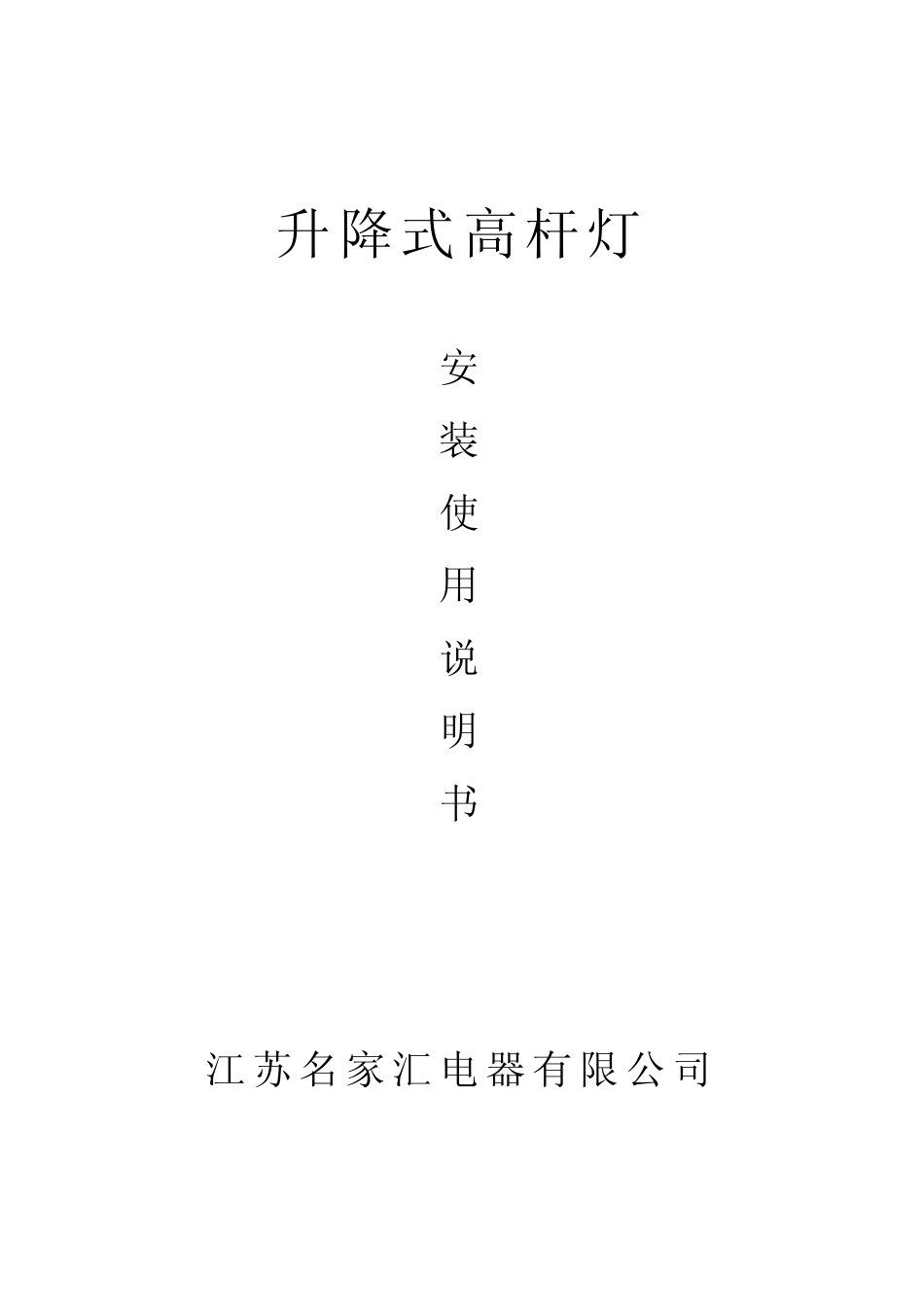

升降式高杆灯 安 装 使 用 说 明 书 江 苏 名 家 汇 电 器 有 限 公 司 目 录 一、 挂钩式高杆照明灯具结构图 二、传动机构简图 三、主要技术参数 四、结构特点 五、安装说明 六、操作与使用 1 ．电器原理图 2 ．灯盘升降操作 3 ．电脑时控开关的定时设置 七、安装基础图 八、使用中的注意事项 一、 主要技术参数： 主杆： 1．安装总高度 25m 2．灯盘直径 3.4m 3．配用电机功率 1.5KW 4．钢丝绳承载能力 >1500Kg 5．升降速度 3m/s 6．总重量 2800Kg 灯盘： 1．灯盘直径： 3.4M 2．灯盘总重量： 700KG 3．灯盘迎风面积： 0.85m2 升降机构： 1．电机：型号 SJ—4 功率：1.5K W 电压:380V 转速:150r/min 减速器型号：WD100 速比：40 ：1 钢丝绳 灯盘钢丝绳：￠8×3 主杆钢丝绳:￠10 光源电器:飞利浦钠 400W×24 功率: 9.6KW 电压:220V 输入电源:三相四线 380V 50HZ 全灯总功率:11.1KW 全灯总重量:3500KG 抗风速: 30M/S 结构特点: 1.升降式高杆灯由灯盘,灯杆,升降机构及电器装置等四部分组成 2.活动灯盘采用优质型钢,镀锌板或是合金板、不锈钢板制造，结构合理，安全可靠，维修方便，内部安装光源电器，接线盒及导向机构。灯盘由三根均布的￠6.7钢线绳悬挂,导向机构由 6只紧贴的橡胶轮及压力装置组成,确保灯盘在升降的过程中不晃动,不倾斜,运行平稳,灯盘外形美观、大方,具有美化环境气氛的功效. 3.灯杆采用优质钢板、由大型折弯机成形锥形杆体、分段焊接而成、在接口处均加焊有确其整体强度的内衬管，灯杆顶部安装有避雷装置，能保证雨季的安全使用，灯杆内外表面经热镀锌处理。具有优良的抗腐功能，确保 10——15年内不生锈 4．升降机构由电机、连轴器。钢丝绳卷筒、涡轮减速器、传动齿轮、钢丝绳、滑轮组、自动挂钩装置及限位开关等组件构成。灯盘升降速度 3M/min，升降平稳，传动部分安装灯杆的下部，操作维修方便，自动脱挂钩装置，挂脱准确方便，使灯盘在正常使用的过程中，钢丝绳不受力，延长了使用寿命，提高了安全性，双重保险的限位开关，确保灯盘上升时不发生“冲顶”事故。 5．电器控制屏安装在灯杆下部，可分别控制三路照明电源，用以实现全部灯亮或部分灯亮，以满足不同的场合需要，控制屏安装有先进的微电脑时控开关，该开关不怕停电，每天走时误差小于0.5 秒,内部自动充电,不需更换电池,每天最多可分别设置6 次开和关,开关时间可按天或...
