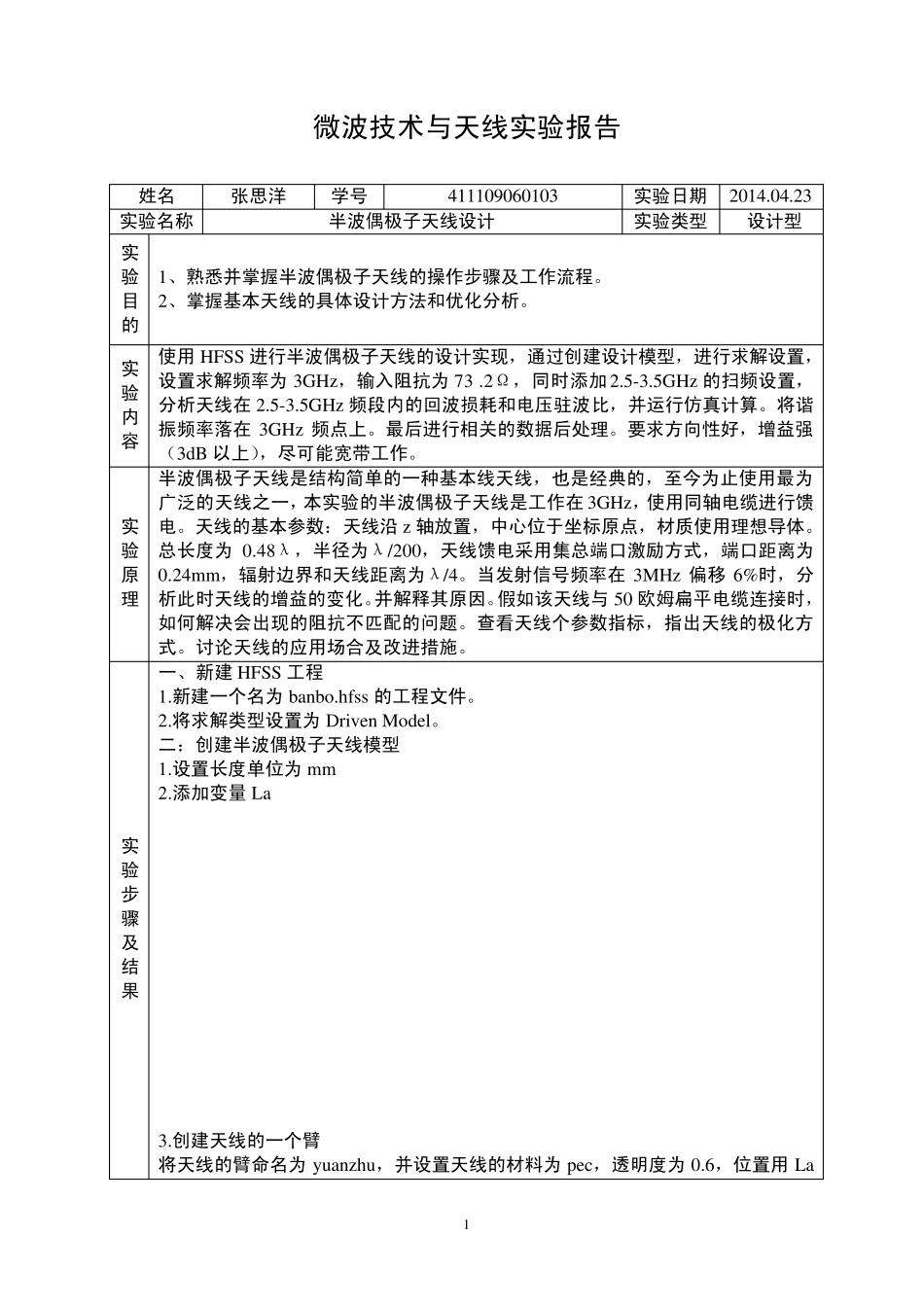

1 微波技术与天线实验报告 姓名 张思洋 学号 411109060103 实验日期 2014.04.23 实验名称 半波偶极子天线设计 实验类型 设计型 实验目的 1、熟悉并掌握半波偶极子天线的操作步骤及工作流程。 2、掌握基本天线的具体设计方法和优化分析。 实验内容 使用HFSS 进行半波偶极子天线的设计实现,通过创建设计模型,进行求解设置,设置求解频率为3GHz,输入阻抗为73 .2Ω,同时添加2.5-3.5GHz 的扫频设置,分析天线在 2.5-3.5GHz 频段内的回波损耗和电压驻波比,并运行仿真计算。将谐振频率落在 3GHz 频点上。最后进行相关的数据后处理。要求方向性好,增益强(3dB 以上),尽可能宽带工作。 实验原理 半波偶极子天线是结构简单的一种基本线天线,也是经典的,至今为止使用最为广泛的天线之一,本实验的半波偶极子天线是工作在 3GHz,使用同轴电缆进行馈电。天线的基本参数:天线沿 z 轴放置,中心位于坐标原点,材质使用理想导体。总长度为0.48λ,半径为λ/200,天线馈电采用集总端口激励方式,端口距离为0.24mm,辐射边界和天线距离为λ/4。当发射信号频率在 3MHz 偏移 6%时,分析此时天线的增益的变化。并解释其原因。假如该天线与50 欧姆扁平电缆连接时,如何解决会出现的阻抗不匹配的问题。查看天线个参数指标,指出天线的极化方式。讨论天线的应用场合及改进措施。 实验步骤及结果 一、新建HFSS 工程 1.新建一个名为banbo.hfss 的工程文件。 2.将求解类型设置为Driven Model。 二:创建半波偶极子天线模型 1.设置长度单位为mm 2.添加变量 La 3.创建天线的一个臂 将天线的臂命名为yuanzhu,并设置天线的材料为pec,透明度为0.6,位置用La 2 进行表示。 4.创建天线的另一个臂 将第一个臂进行复制,即可生成第二个臂。Edit--Du plicate--Arou nd Ax is,Ax is 选择 X,Angel 输入 180,这样即可生成天线的第二个臂。 3 5.创建集总端口 在两个圆柱的中间设置一个长方形贴片,名字为jizong,透明度设置为0.8,长方形各项参数用La 进行表示。 6.设置端口激励 将长方形贴片设置为激励端口,半波偶极子的输入阻抗为73.2Ω。 4 设置完成后,点击New Line,在矩形面的下边缘处移动鼠标指针,单击确定下边缘的中点位置,沿Z 轴向上移动鼠标指针,单击确定上边缘的中点位置。完成设置。 7.设置辐射边界 在天线外面设置一个圆柱腔作为天线的辐射边界。将圆柱的名字命名为 qiang,材质...
