华中科技大学单片机实验报告LED灯控制器

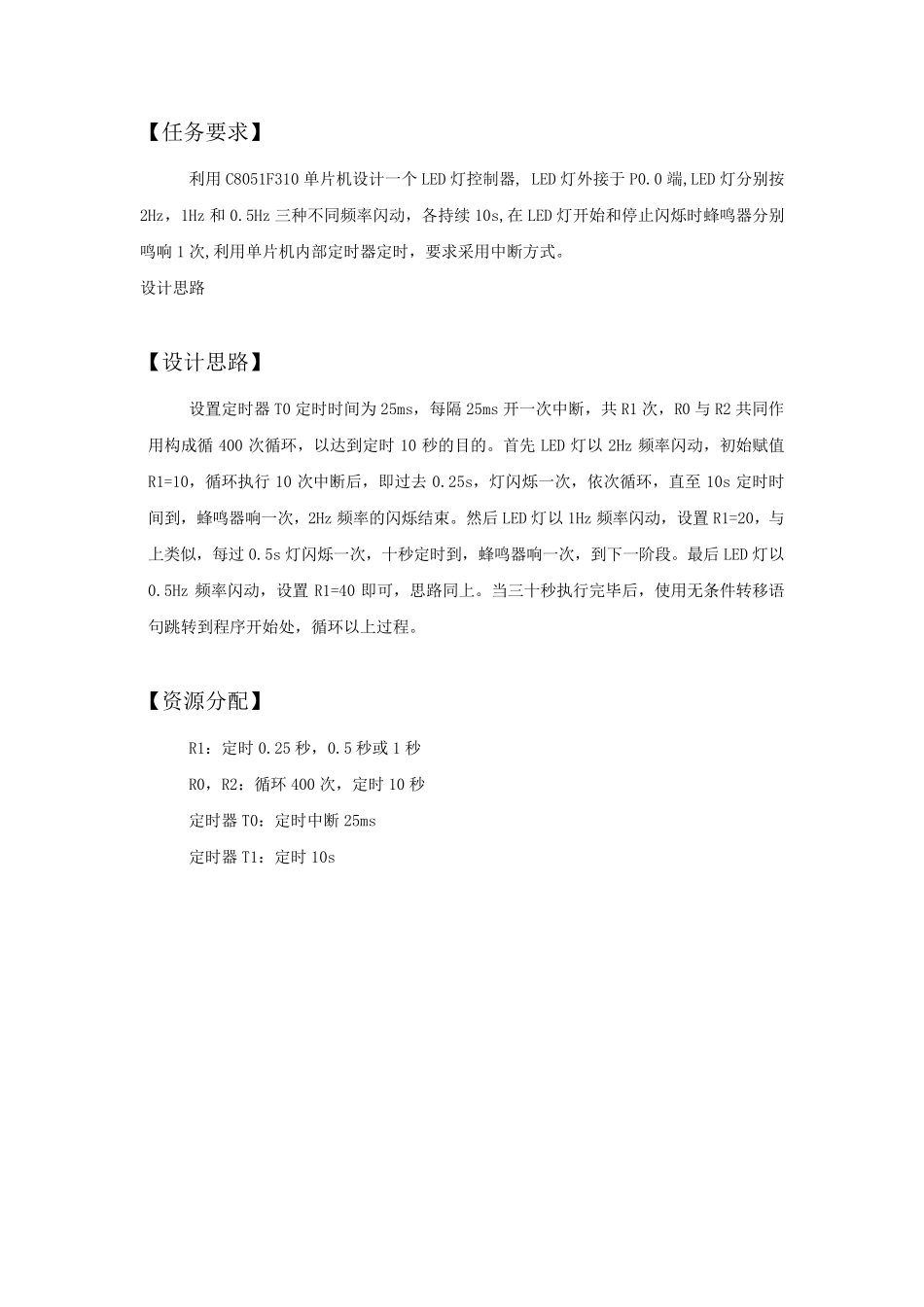

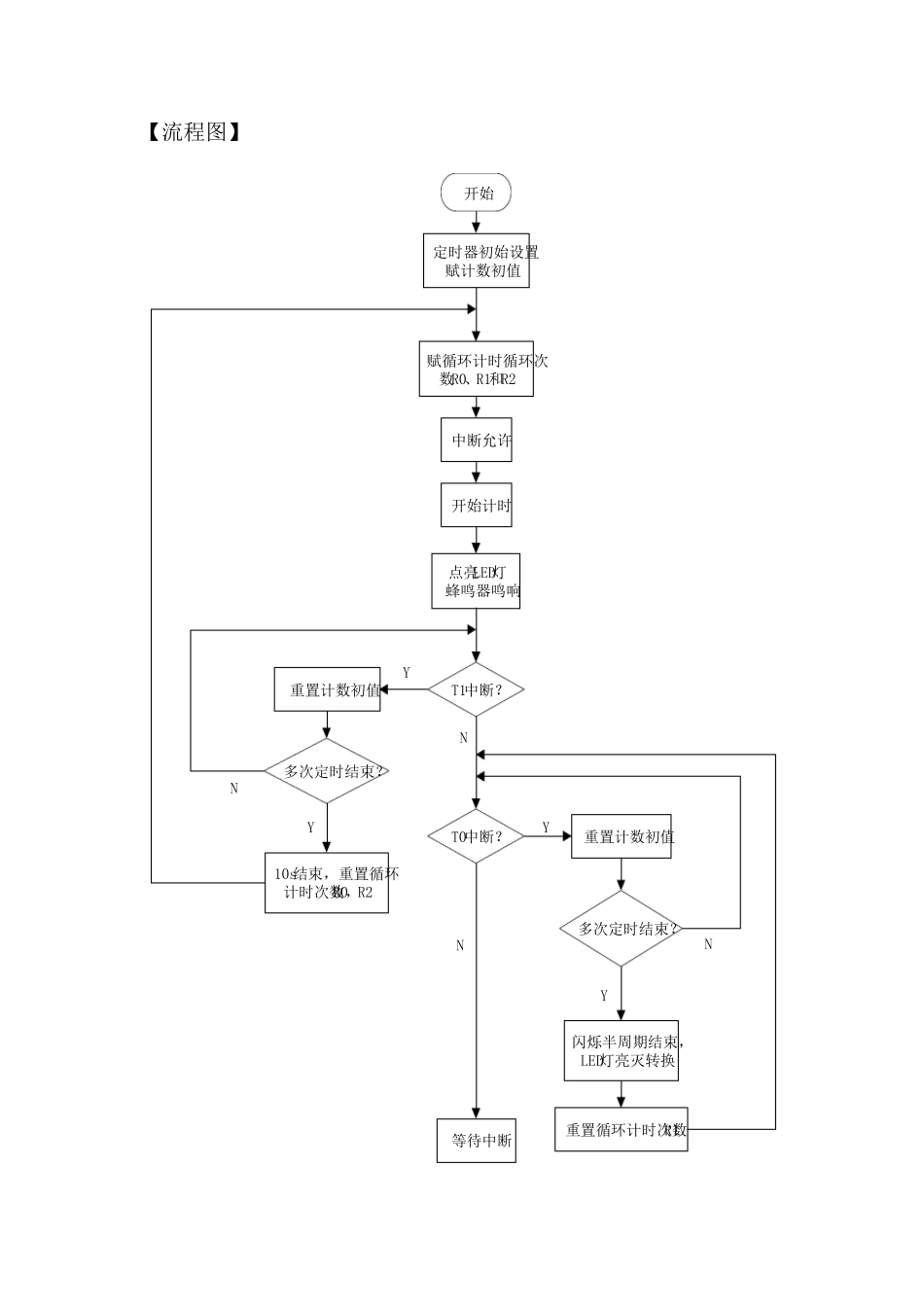

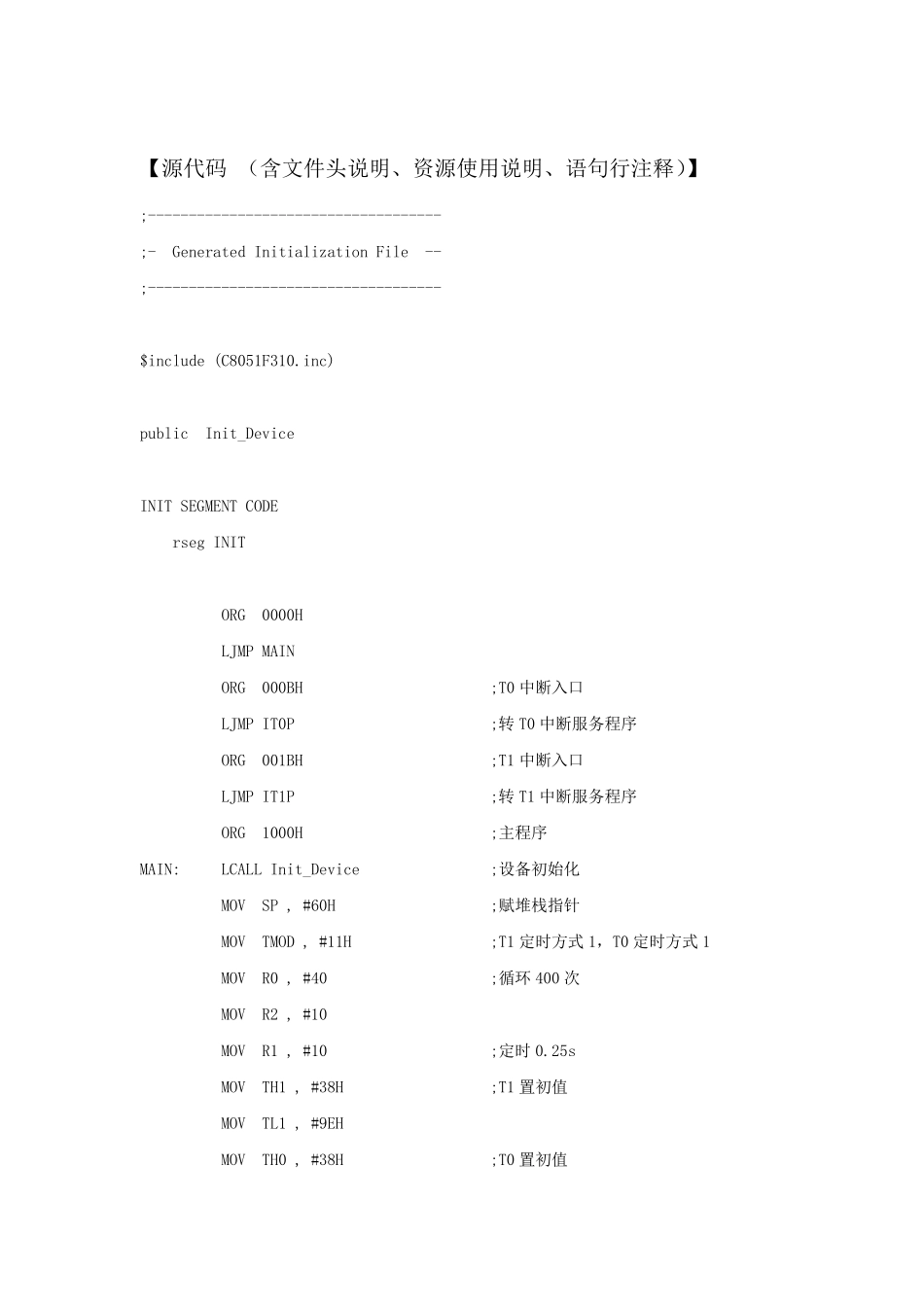

【任务要求】 利用C8051F310 单片机设计一个LED 灯控制器, LED 灯外接于P0.0 端,LED 灯分别按2Hz，1Hz 和0.5Hz 三种不同频率闪动，各持续10s,在LED 灯开始和停止闪烁时蜂鸣器分别鸣响1 次,利用单片机内部定时器定时，要求采用中断方式。 设计思路 【设计思路】 设置定时器T0 定时时间为 25ms，每隔 25ms 开一次中断，共 R1 次，R0 与 R2 共同作用构成循 400 次循环，以达到定时10 秒的目的。首先 LED 灯以 2Hz 频率闪动，初始赋值R1=10，循环执行 10 次中断后，即过去 0.25s，灯闪烁一次，依次循环，直至 10s 定时时间到，蜂鸣器响一次，2Hz 频率的闪烁结束。然后 LED 灯以 1Hz 频率闪动，设置 R1=20，与上类似，每过 0.5s 灯闪烁一次，十秒定时到，蜂鸣器响一次，到下一阶段。最后 LED 灯以0.5Hz 频率闪动，设置 R1=40 即可，思路同上。当三十秒执行完毕后，使用无条件转移语句跳转到程序开始处，循环以上过程。 【资源分配】 R1：定时0.25 秒，0.5 秒或 1 秒 R0，R2：循环 400 次，定时10 秒 定时器T0：定时中断25ms 定时器T1：定时10s 【流程图】 开始定时器初始设置赋计数初值赋循环计时循环次数R0、R1和R2中断允许开始计时点亮LED灯蜂鸣器鸣响T1中断？T0中断？N重置计数初值多次定时结束？NY重置计数初值多次定时结束？NY等待中断YYN闪烁半周期结束，LED灯亮灭转换重置循环计时次数R110s结束，重置循环计时次数R0，R2 【源代码 （含文件头说明、资源使用说明、语句行注释）】 ;------------------------------------ ;- Generated Initialization File -- ;------------------------------------ $include (C8051F310.inc) public Init_Device INIT SEGMENT CODE rseg INIT ORG 0000H LJMP MAIN ORG 000BH ;T0 中断入口 LJMP IT0P ;转 T0 中断服务程序 ORG 001BH ;T1 中断入口 LJMP IT1P ;转 T1 中断服务程序 ORG 1000H ;主程序 MAIN: LCALL Init_Device ;设备初始化 MOV SP , #60H ;赋堆栈指针 MOV TMOD , #11H ;T1 定时方式 1，T0 定时方式 1 MOV R0 , #40 ;循环 400 次 MOV R2 , #10 MOV R1 , #10 ;定时 0.25s MOV TH1 , #38H ;T1 置初值 MOV TL1 , #9EH MOV TH0 , #38H ;T0 置初值 MOV TL0 , #9EH SETB EA ;允许中断 SETB ET0 SETB ET1 LOOP: SETB TR0 ;...
