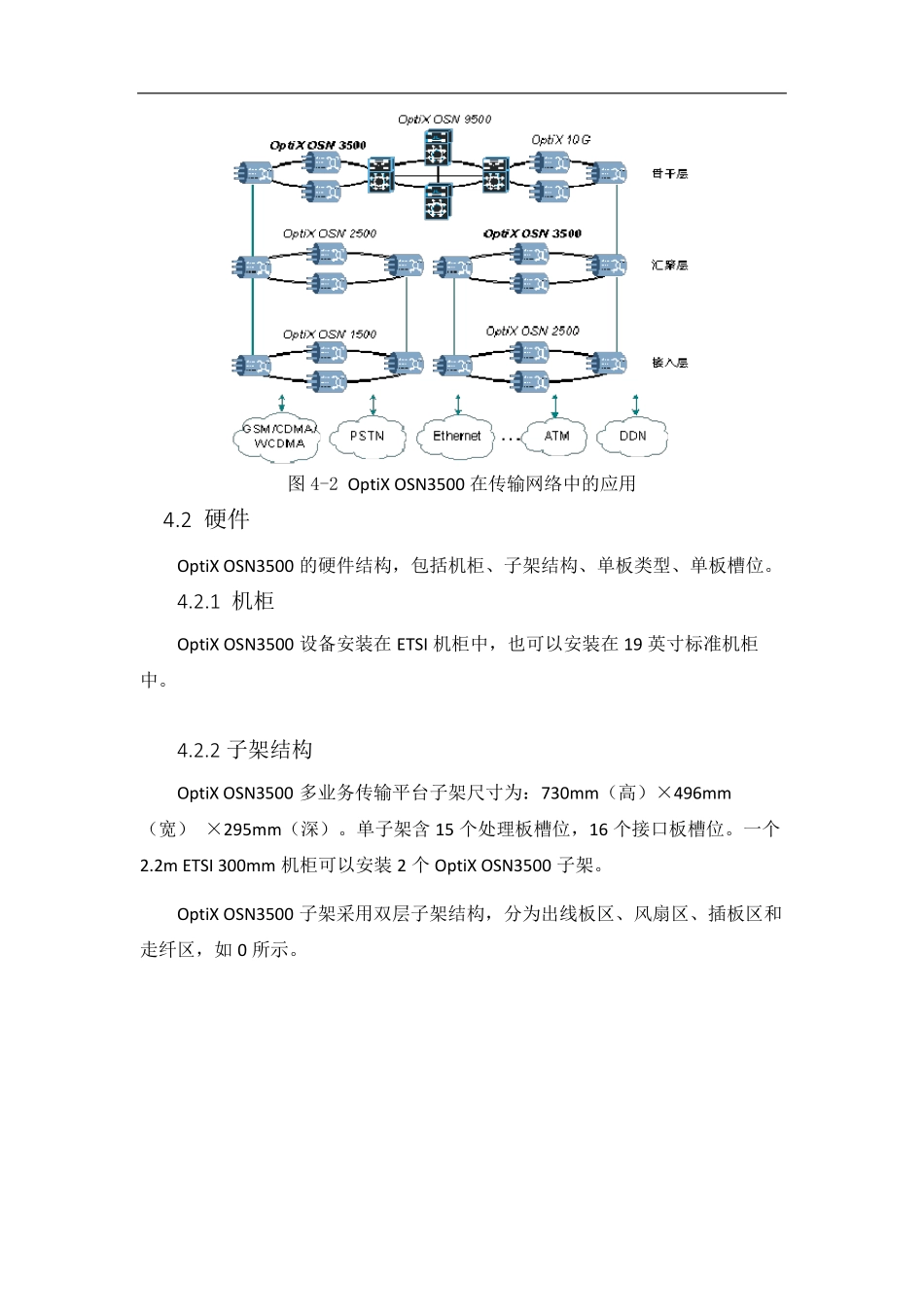

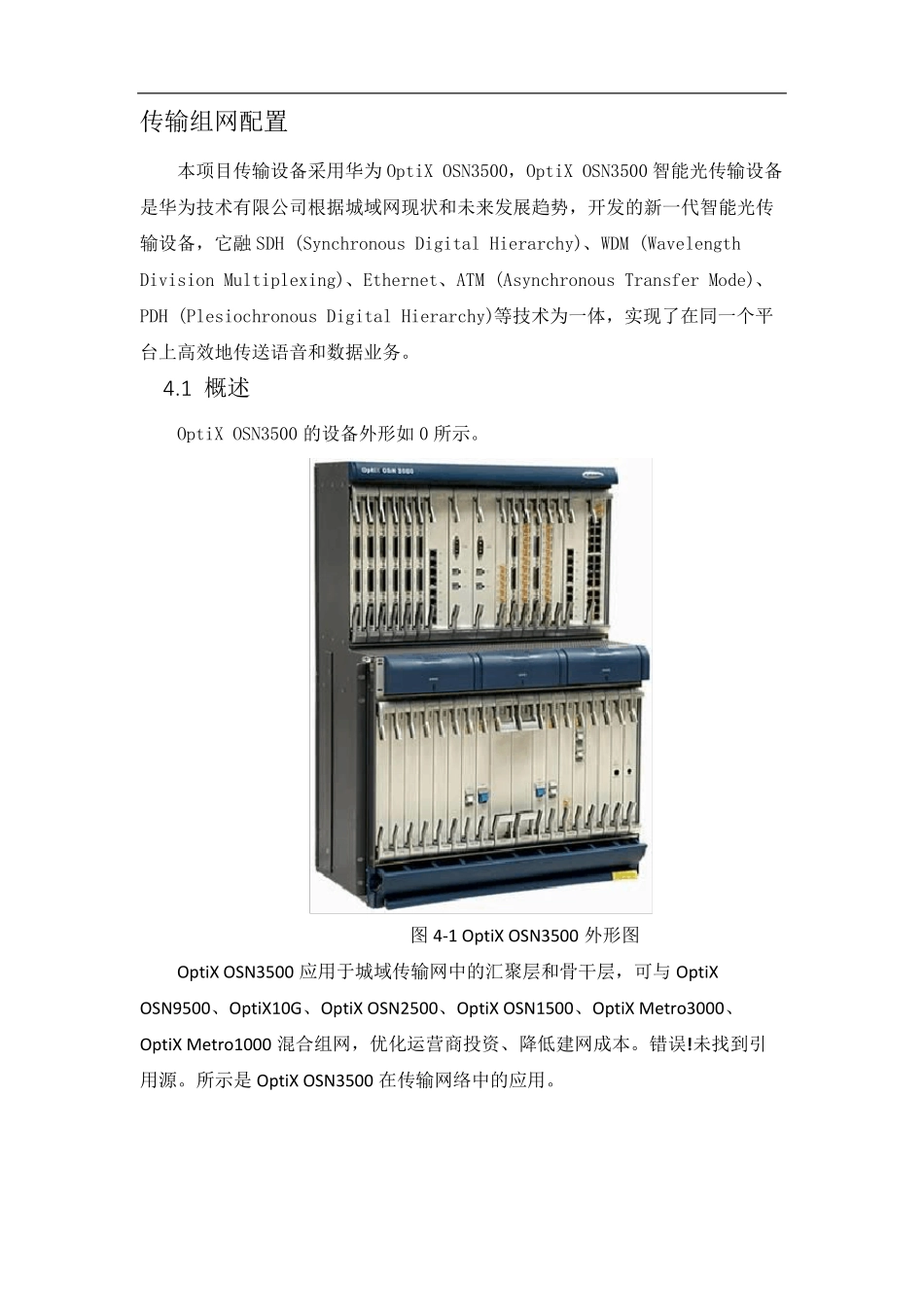

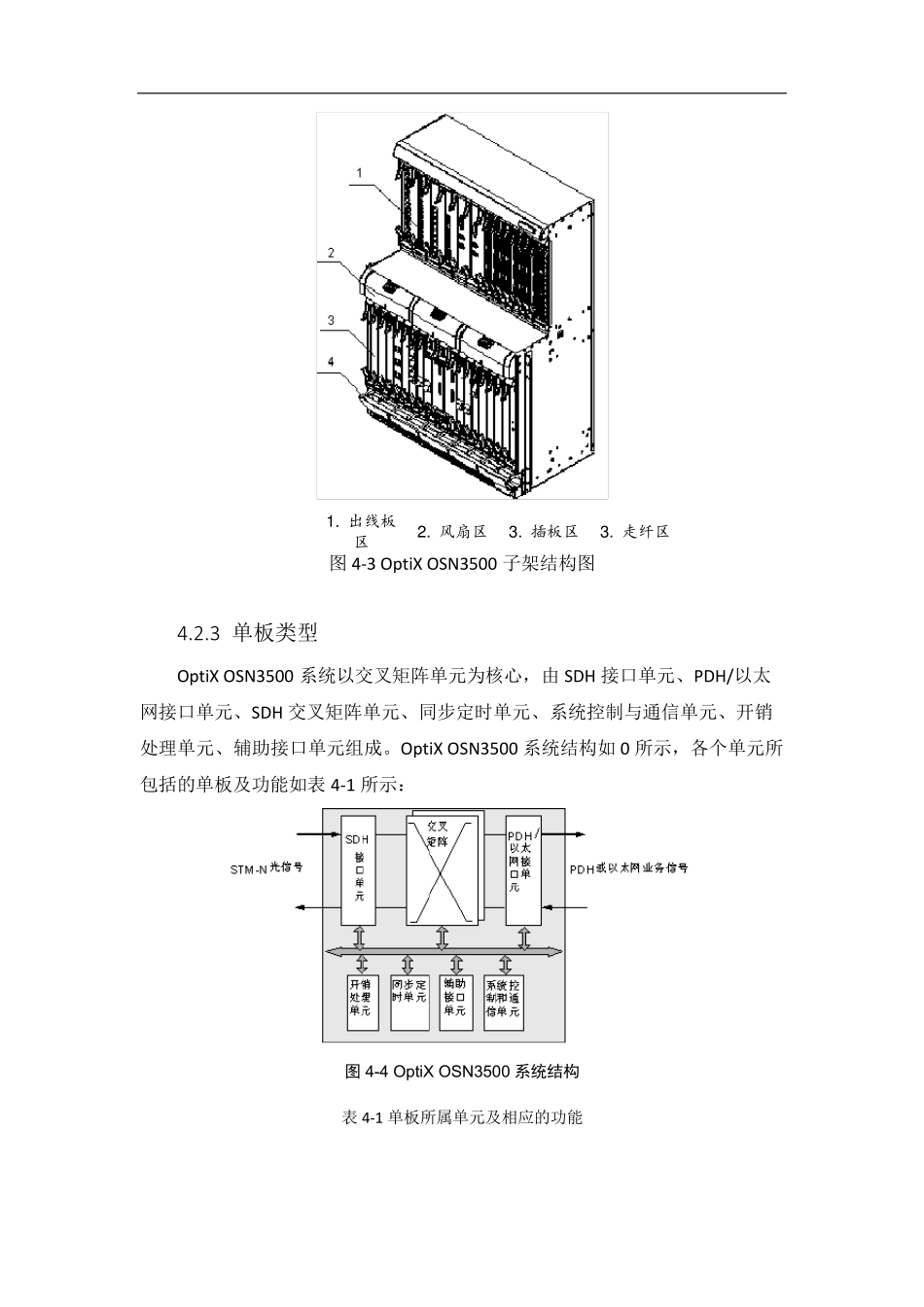

传输组网配置 本项目传输设备采用华为OptiX OSN3500,OptiX OSN3500 智能光传输设备是华为技术有限公司根据城域网现状和未来发展趋势,开发的新一代智能光传输设备,它融SDH (Synchronous Digital Hierarchy)、WDM (Wavelength Division Multiplexing)、Ethernet、ATM (Asynchronous Transfer Mode)、PDH (Plesiochronous Digital Hierarchy)等技术为一体,实现了在同一个平台上高效地传送语音和数据业务。 4.1 概述 OptiX OSN3500 的设备外形如 0 所示。 图 4-1 OptiX OSN3500 外形图 OptiX OSN3500 应用于城域传输网中的汇聚层和骨干层,可与 OptiX OSN9500、OptiX10G、OptiX OSN2500、OptiX OSN1500、OptiX Metro3000、OptiX Metro1000 混合组网,优化运营商投资、降低建网成本。错误! 未找到引用源。所示是OptiX OSN3500 在传输网络中的应用。 图4-2 OptiX OSN3500 在传输网络中的应用 4.2 硬件 OptiX OSN3500 的硬件结构,包括机柜、子架结构、单板类型、单板槽位。 4.2.1 机柜 OptiX OSN3500 设备安装在ETSI 机柜中,也可以安装在19 英寸标准机柜中。 4.2.2 子架结构 OptiX OSN3500 多业务传输平台子架尺寸为:730mm(高)×496mm(宽) ×295mm(深)。单子架含 15 个处理板槽位,16 个接口板槽位。一个2.2m ETSI 300mm 机柜可以安装2 个 OptiX OSN3500 子架。 OptiX OSN3500 子架采用双层子架结构,分为出线板区、风扇区、插板区和走纤区,如 0 所示。 1 . 出线板区 2 . 风扇区 3 . 插板区 3 . 走纤区 图4-3 OptiX OSN3500 子架结构图 4.2.3 单板类型 OptiX OSN3500 系统以交叉矩阵单元为核心,由SDH 接口单元、PDH/以太网接口单元、SDH 交叉矩阵单元、同步定时单元、系统控制与通信单元、开销处理单元、辅助接口单元组成。OptiX OSN3500 系统结构如 0 所示,各个单元所包括的单板及功能如表 4-1 所示: 图 4-4 OptiX OSN3500 系统结构 表 4-1 单板所属单元及相应的功能 系统单元 所包括的单板 单元功能 SDH 接口单元 处理板 SF64、SL64、SL16、SLQ4、SLD4、SL4、SLQ1、SL1、SEP1 接入并处理STM-1/STM-4/STM-16/STM-64 速率及 STM-4c/STM-16c/STM-64c 级联的光信号;接入、处理并实现对 STM-1(电)速率的信号的TPS 保护。 出线板 EU08、OU08、EU04 保护倒换板 TSB8、TSB4 PDH 接口单元 处理板...
