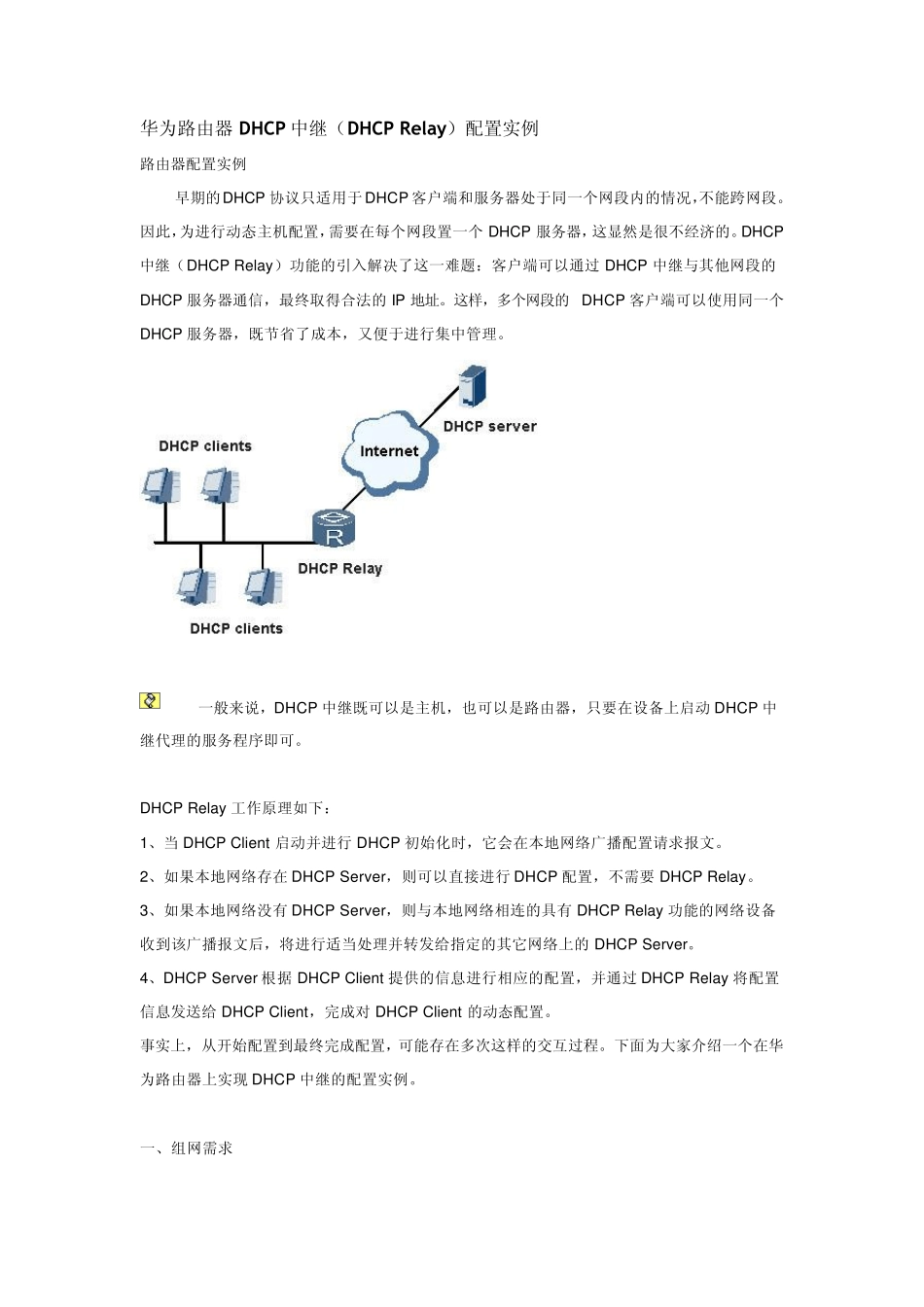

华为路由器DHCP 中继(DHCP Relay )配置实例 路由器配置实例 早期的DHCP 协议只适用于DHCP 客户端和服务器处于同一个网段内的情况,不能跨网段。因此,为进行动态主机配置,需要在每个网段置一个DHCP 服务器,这显然是很不经济的。DHCP中继(DHCP Relay )功能的引入解决了这一难题:客户端可以通过DHCP 中继与其他网段的DHCP 服务器通信,最终取得合法的IP 地址。这样,多个网段的DHCP 客户端可以使用同一个DHCP 服务器,既节省了成本,又便于进行集中管理。 一般来说,DHCP 中继既可以是主机,也可以是路由器,只要在设备上启动DHCP 中继代理的服务程序即可。 DHCP Relay 工作原理如下: 1、当 DHCP Client 启动并进行DHCP 初始化时,它会在本地网络广播配置请求报文。 2、如果本地网络存在DHCP Serv er,则可以直接进行DHCP 配置,不需要DHCP Relay 。 3、如果本地网络没有 DHCP Serv er,则与本地网络相连的具有 DHCP Relay 功能的网络设备收到该广播报文后,将进行适当处理并转发给指定的其它网络上的DHCP Serv er。 4、DHCP Serv er 根据 DHCP Client 提供的信息进行相应的配置,并通过DHCP Relay 将配置信息发送给 DHCP Client,完成对 DHCP Client 的动态配置。 事实上,从开始配置到最终完成配置,可能存在多次这样的交互过程。下面为大家介绍一个在华为路由器上实现 DHCP 中继的配置实例。 一、组网需求 如下图,DHCP 客户端所在的网段为10.100.0.0/16,而DHCP 服务器所在的网段为202.40.0.0/16。需要通过带DHCP 中继功能的路由设备中继DHCP 报文,使得DHCP 客户端可以从DHCP 服务器上申请到IP 地址等相关配置信息。 DHCP 服务器应当配置一个10.100.0.0/16 网段的IP 地址池,DNS 服务器地址为10.100.1.2/16,NetBIOS 服务器地址10.100.1.3/16,出口网关地址10.100.1.4,并且DHCP服务器上应当配置有到10.100.0.0/16 网段的路由。 二、配置思路 DHCP 服务器的配置思路如下: 1、开启 DHCP 中继服务器RouterA的DHCP 功能 2、配置要实现 DHCP 中继功能的接口POS2/0/0 3、在接口GE1/0/0 配置IP 中继地址并开启接口的DHCP 中继功能 4、配置DHCP 服务器RouterB 到RouterA 的接口GE1/0/0 的路由 5、开启 RouterB 的DHCP 功能 6、配置RouterB 的接口POS1/0/0 下的客户端从全局地址池中获取 IP 地址 7、在RouterB 上配置全局地址池 三...
