华升富士达电梯调试与维修手册

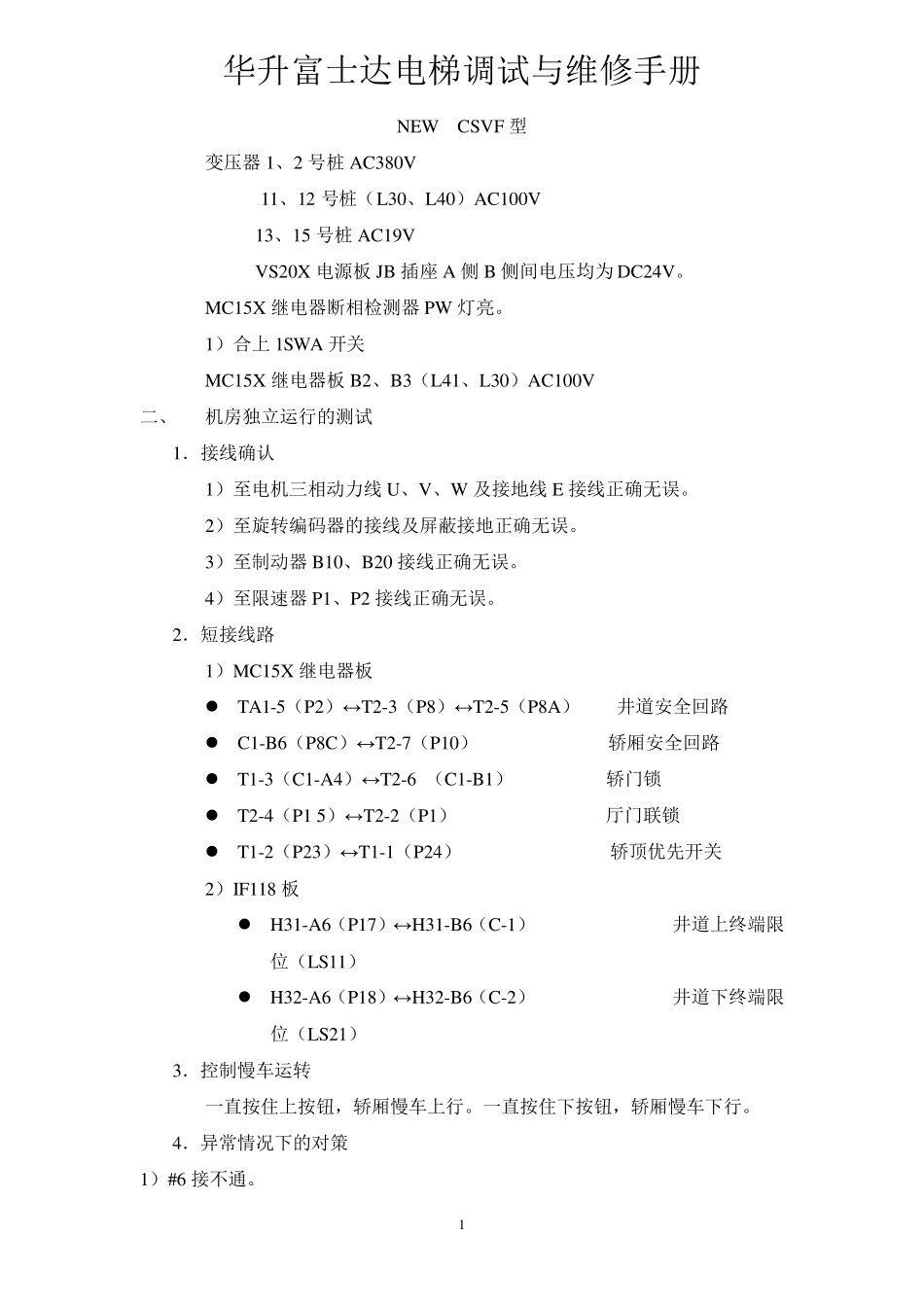

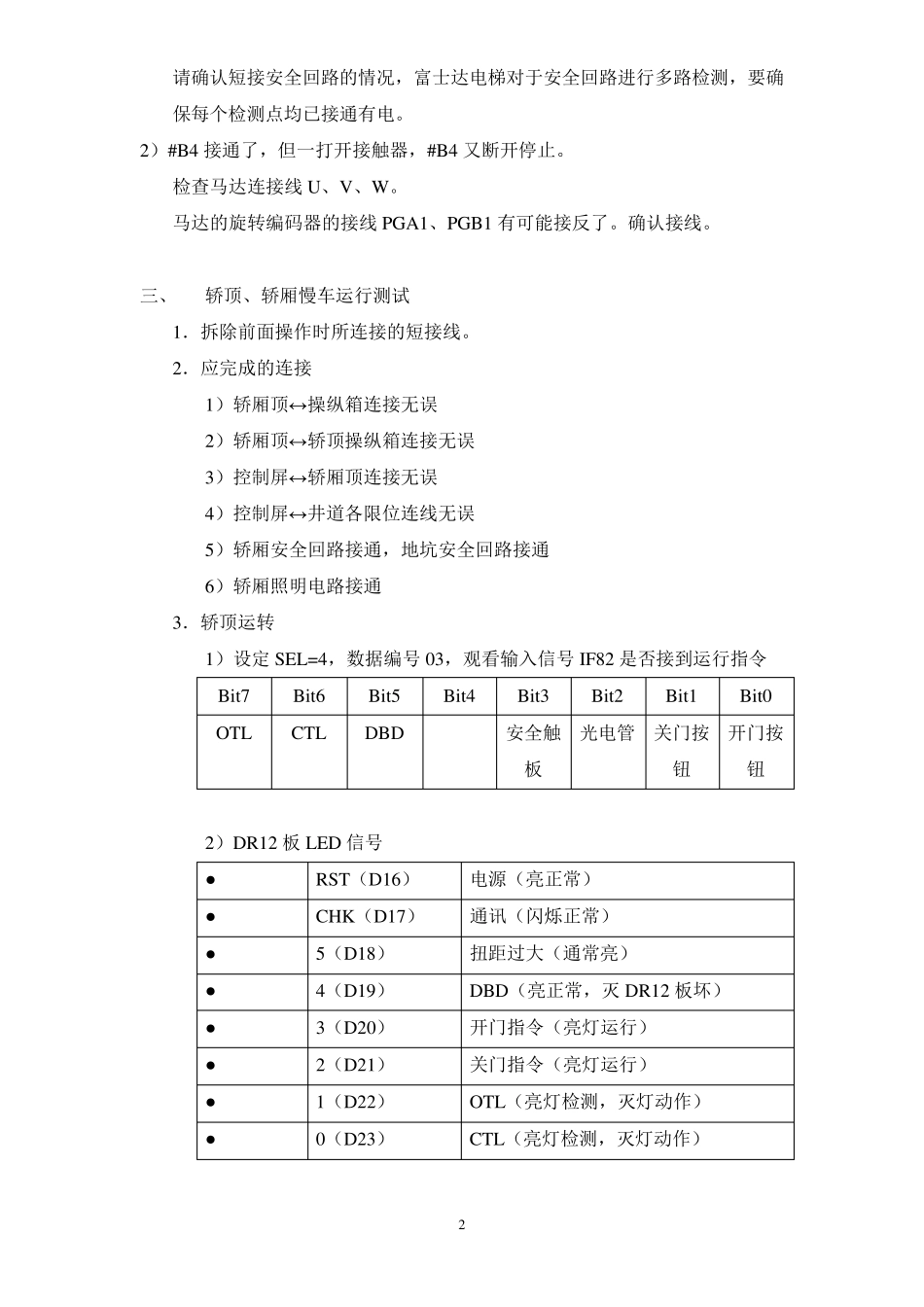

1 华升富士达电梯调试与维修手册 NEW CSVF 型 变压器1、2 号桩 AC380V 11、12 号桩（L30、L40）AC100V 13、15 号桩 AC19V VS20X电源板 JB 插座 A 侧 B 侧间电压均为 DC24V。 MC15X继电器断相检测器PW 灯亮。 1）合上 1SWA 开关 MC15X继电器板 B2、B3（L41、L30）AC100V 二、 机房独立运行的测试 1．接线确认 1）至电机三相动力线 U、V、W 及接地线 E 接线正确无误。 2）至旋转编码器的接线及屏蔽接地正确无误。 3）至制动器B10、B20 接线正确无误。 4）至限速器P1、P2 接线正确无误。 2．短接线路 1）MC15X继电器板  TA1-5（P2）↔T2-3（P8）↔T2-5（P8A） 井道安全回路  C1-B6（P8C）↔T2-7（P10） 轿厢安全回路  T1-3（C1-A4）↔T2-6 （C1-B1） 轿门锁  T2-4（P1 5）↔T2-2（P1） 厅门联锁  T1-2（P23）↔T1-1（P24） 轿顶优先开关 2）IF118 板  H31-A6（P17）↔H31-B6（C-1） 井道上终端限位（LS11）  H32-A6（P18）↔H32-B6（C-2） 井道下终端限位（LS21） 3．控制慢车运转 一直按住上按钮，轿厢慢车上行。一直按住下按钮，轿厢慢车下行。 4．异常情况下的对策 1）#6 接不通。 2 请确认短接安全回路的情况，富士达电梯对于安全回路进行多路检测，要确保每个检测点均已接通有电。 2）#B4 接通了，但一打开接触器，#B4 又断开停止。 检查马达连接线U、V、W。 马达的旋转编码器的接线PGA1、PGB1 有可能接反了。确认接线。 三、 轿顶、轿厢慢车运行测试 1．拆除前面操作时所连接的短接线。 2．应完成的连接 1）轿厢顶↔操纵箱连接无误 2）轿厢顶↔轿顶操纵箱连接无误 3）控制屏↔轿厢顶连接无误 4）控制屏↔井道各限位连线无误 5）轿厢安全回路接通，地坑安全回路接通 6）轿厢照明电路接通 3．轿顶运转 1）设定 SEL=4，数据编号 03，观看输入信号 IF82 是否接到运行指令 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 OTL CTL DBD 安全触板 光电管 关门按钮 开门按钮 2）DR12 板 LED 信号 ● RST（D16） 电源（亮正常） ● CHK（D17） 通讯（闪烁正常） ● 5（D18） 扭距过大（通常亮） ● 4（D19） DBD（亮正常，灭 DR12 板坏） ● 3（D20） 开门指令（亮灯运行） ● 2（D21） 关门指令（亮灯运行） ● 1（D22） OTL（亮灯检测，灭灯动作） ● 0（D23） CTL（亮灯检测，灭灯动作） 3...
