华大电机选型资料

华大电机选型资料_第1页
1/35
华大电机选型资料_第2页
2/35
华大电机选型资料_第3页
3/35

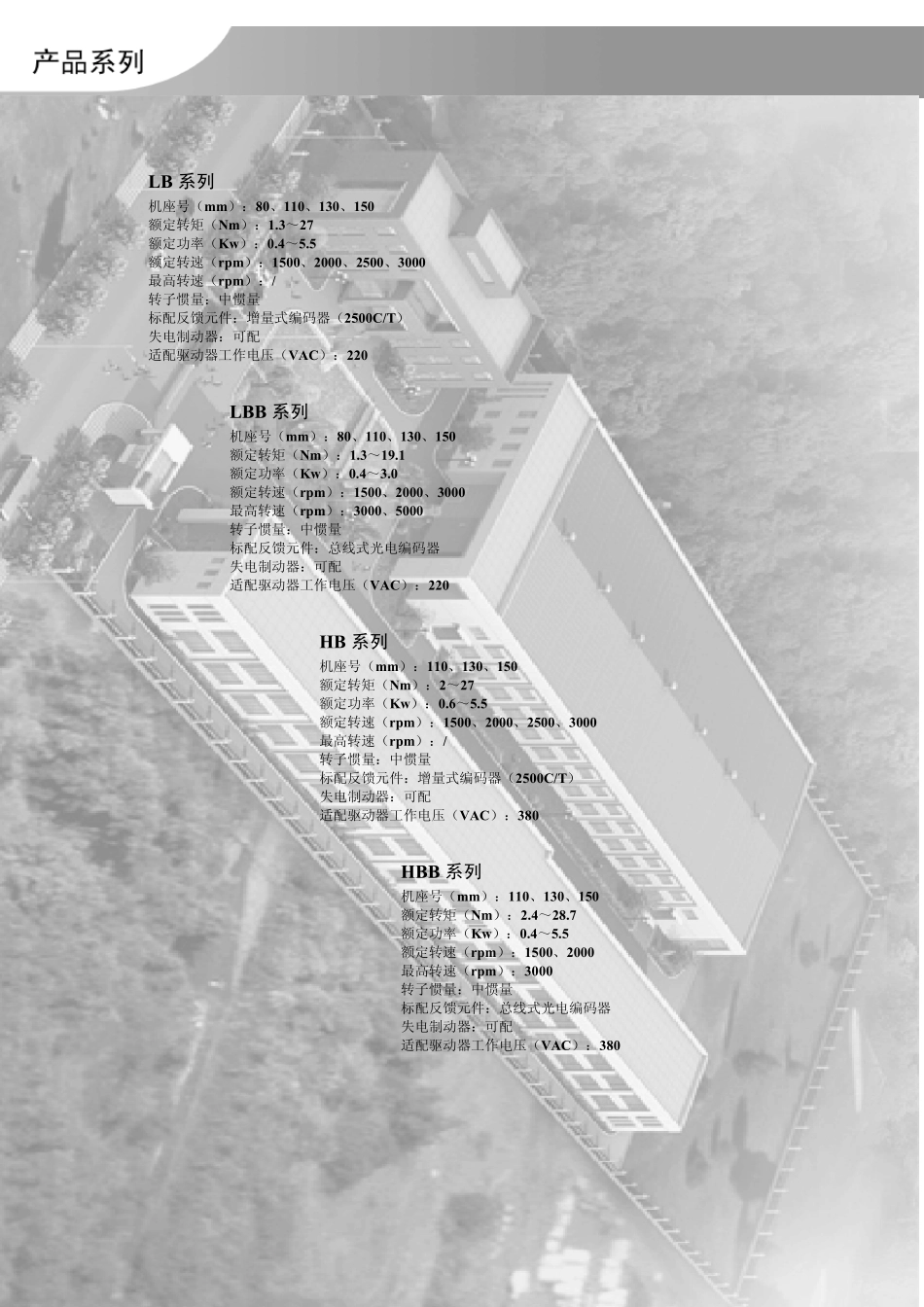

LB 系列 机座号(mm):80、110、130、150 额定转矩(Nm):1.3~27 额定功率(Kw ):0.4~5.5 额定转速(rpm):1500、2000、2500、3000 最高转速(rpm):/ 转子惯量:中惯量 标配反馈元件:增量式编码器(2500C/T) 失电制动器:可配 适配驱动器工作电压(VAC):220 LBB 系列 机座号(mm):80、110、130、150 额定转矩(Nm):1.3~19.1 额定功率(Kw ):0.4~3.0 额定转速(rpm):1500、2000、3000 最高转速(rpm):3000、5000 转子惯量:中惯量 标配反馈元件:总线式光电编码器 失电制动器:可配 适配驱动器工作电压(VAC):220 HB 系列机座号(mm):110、130、150 额定转矩(Nm):2~27 额定功率(Kw ):0.6~5.5 额定转速(rpm):1500、2000、2500、3000 最高转速(rpm):/ 转子惯量:中惯量 标配反馈元件:增量式编码器(2500C/T) 失电制动器:可配 适配驱动器工作电压(VAC):380 HBB 系列机座号(mm):110、130、150 额定转矩(Nm):2.4~28.7 额定功率(Kw ):0.4~5.5 额定转速(rpm):1500、2000 最高转速(rpm):3000 转子惯量:中惯量 标配反馈元件:总线式光电编码器 失电制动器:可配 适配驱动器工作电压(VAC):380 请您关注以下 伺服电机为自冷式散热方式,安装时请选择足够大的安装板。伺服电机长期工作,机体本身会有一定的温度,这是正常情况。 装配了失电制动器的伺服电机,其失电制动器的电源必须由驱动器控制开闭,否则会造成工作状态不佳。 伺服电机内装精密反馈元件,严禁重力敲击电机轴伸端及后部。请注意电机轴伸端的最大径、轴向力的限值。 严禁随意更改、拆装及加工电机部件。请您将需求告之我们,我们来为您服务。 电机电联接器 转矩转速曲线示意图 LB、HB 系列 LBB、HBB 系列 LB、LBB、HB、HBB 系列伺服电机的Mmax=3Mn;Mmax 输出状态为短时工作。使用时请查询配置的驱动器输出容量。 动力插座 失电制动器插座反馈元件插座 反馈元件插座 动力插座 Nm Mmax Mn rpm Nn rpm Nm Mmax Mn Nn Nmax 动力插座(4 芯): 绕组引线 U V W 插座编号 2 3 4 1 U、V、W 为伺服电机绕组线圈引线端。园型对接插头为80 机座电机使用。 反馈元件插座: 总线式编码器(E)插座(7 芯): 信 号 +5V 0V SD+ SD- E+ E- 插座编号 7 5 6 4 3 2 1 SD+、SD-为数据输出信号;E+、E-为电池引线。 省线增...
